Реле сопряжения Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC

Описание товара

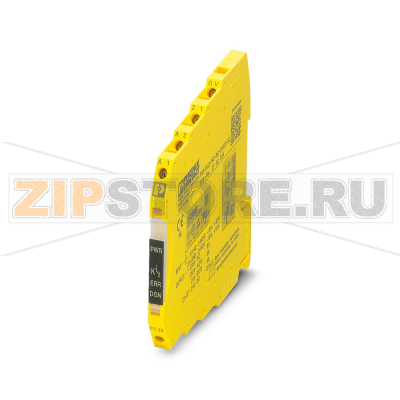

Реле сопряжения Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC
Реле для сопряжения дискретных выходных сигналов периферийных устройств, фильтр тестовых импульсов, клемма винтовая несъемная

Реле сопряжения Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC (артикул 2702524) предназначено для надежного согласования дискретных выходов контроллеров и периферии с исполнительными устройствами. Модуль обеспечивает гальваническую развязку, адаптацию сигналов и стабильную коммутацию цепей управления. Наличие фильтра тестовых импульсов предотвращает ложные срабатывания при использовании выходов с диагностическими импульсами, а винтовые несъемные клеммы упрощают подключение и исключают риск потери элементов при обслуживании.

Назначение и применение

PSR-PS22-1NO-1NC-24VDC-SC используется как промежуточное (интерфейсное) реле между ПЛК/модулями ввода-вывода и катушками контакторов, клапанов, сигнальных устройств и других нагрузок. Он стабилизирует коммутацию, снижает износ выходов контроллера, обеспечивает правильную работу цепей безопасности и стандартной автоматизации, в том числе там, где присутствуют диагностические тест-пульсы на выходах.

Преимущества эксплуатации

• Снижение ложных срабатываний за счет фильтрации тестовых импульсов.
• Гальваническая развязка между электроникой контроллера и нагрузкой.
• Наличие одной нормально-замкнутой и одной нормально-разомкнутой линии для гибкого включения в схемы.
• Надежные винтовые клеммы для стабильного контакта в условиях вибраций.
• Компактность и удобство монтажа в шкафах управления.

Типичные причины поломок

• Перенапряжение или неправильная полярность питания 24 В DC.
• Превышение допустимой нагрузки контактов (высокие пусковые токи, индуктивные нагрузки без демпфирующих цепей).
• Длительные перегревы из-за плотной установки без вентиляции или плохого контакта в клеммах.
• Импульсные помехи и коммутационные броски без применения средств защиты (диоды, RC-цепи, варисторы).
• Механические воздействия: вибрации, удары, ослабление винтовых соединений.
• Загрязнение, пыль, конденсат, коррозия в агрессивной среде.

Как понять, что запчасть вышла из строя

• При наличии питания отсутствует реакция реле (не слышен щелчок, не меняются состояния контактов).
• Ложные срабатывания или дребезг выходов при штатной работе контроллера.
• Повышенный нагрев корпуса, запах перегрева, потемнение пластика.
• Залипание контактов: отсутствие размыкания/замыкания под нагрузкой.
• Аномальное падение напряжения на контактах (высокое переходное сопротивление).
• Сообщения диагностики контроллера о некорректной нагрузке выхода или перегрузке цепи.

Рекомендации по уходу и эксплуатации

• Соблюдайте полярность и номинал питания, используйте защиту от перенапряжений.
• Для индуктивных нагрузок применяйте демпфирующие цепи (диод для DC-катушек, RC-цепь для AC) для снижения дуги и износа контактов.
• Периодически подтягивайте винтовые клеммы с рекомендованным моментом, чтобы исключить нагрев из-за ослабления соединений.
• Поддерживайте чистоту шкафа: удаляйте пыль, обеспечьте нормальную вентиляцию и температурный режим.
• Избегайте частоты коммутаций выше допустимой для реле; планируйте ресурс и регламентную замену при интенсивной работе.
• Прокладывайте проводники согласно рекомендуемым сечениям, разделяйте силовые и сигнальные линии для снижения наводок.
• При поиске неисправности проверяйте наличие питания 24 В DC, сопротивление катушки, целостность и фактическое состояние контактов под нагрузкой.

Реле сопряжения Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC (2702524) помогает повысить надежность и предсказуемость работы систем автоматизации, защищает выходы контроллеров и обеспечивает корректную коммутацию периферии. Соблюдение условий эксплуатации и регулярное техническое обслуживание значительно продлевают срок службы устройства и снижают риск внеплановых простоев.
