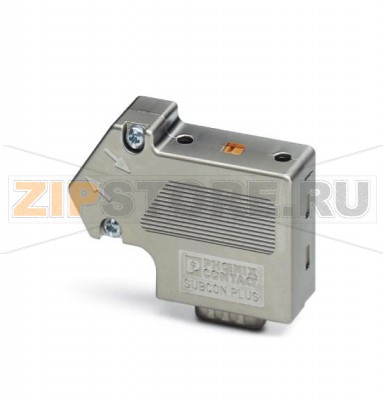

Штекер D-SUB Phoenix Contact SUBCON-PLUS-PROFIB/SC2

Описание товара

• 9-контактный, контактный штырек, подвод кабеля под углом 35°
• Шинная система: PROFIBUS DP до 12 Мбит/с
• Нагрузочные резисторы подключаются ползунковым переключателем
• Расположение выводов: 3, 5, 6, 8 — винтовые клеммы
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Штекер 2708232 — D-SUB Phoenix Contact SUBCON-PLUS-PROFIB/SC2 предназначен для подключения узлов PROFIBUS DP в промышленной среде с высокой надежностью и стабильностью передачи данных. Конструкция с угловым подводом кабеля 35° упрощает монтаж в тесных шкафах, а винтовые клеммы обеспечивают надежную фиксацию жил без специального инструмента для обжима. Встроенный ползунковый переключатель позволяет быстро включать и отключать согласование линии на конечных точках сегмента.

Решение ориентировано на системных интеграторов и обслуживающий персонал, которым важно обеспечить корректное завершение линии и выдержать требования к экранированию и топологии PROFIBUS. Штекер устойчив к вибрациям при правильной фиксации, поддерживает стандартные режимы обмена до 12 Мбит/с и подходит для модернизации и обслуживания работающих объектов без длительных остановок.

Особенности и применение

• Оптимален для шкафов управления, где кабель нужно завести под углом, сохраняя минимальную глубину установки.
• Подключение по винтовым клеммам сокращает время монтажа и снижает риск некачественной обжимки.
• Переключаемое согласование удобно при тестировании и вводе в эксплуатацию сегмента шины.
• Совместим со стандартной топологией PROFIBUS DP и типовым кабелем типа A.

Как понять, что штекер вышел из строя

• Нестабильный обмен данными на участке шины: учащение ошибок, таймауты, падение скорости, «обрывы» связи узлов.
• Изменение состояния связи при механическом воздействии на разъем или кабель (реакция на шевеление).
• Визуальные повреждения: деформация или окисление контактов, ослабленные винты, трещины корпуса, следы перегрева.
• Неверный результат при переключении согласования: при включенном терминаторе линия не стабилизируется или, напротив, связь пропадает.
• Аномально высокий уровень отражений/наводок, фиксируемый при диагностике шины или анализатором протокола.

Типичные причины неисправностей

• Механические нагрузки: частые изгибы кабеля у ввода 35°, вибрации, ударные воздействия, перетяжка фиксаторов D-SUB.
• Неправильная установка: неплотная затяжка винтовых клемм, перепутанные жилы, отсутствие 360° заземления экрана.
• Коррозия и загрязнения: повышенная влажность, пыль, агрессивные среды, попадание смазок и растворителей на контакты.
• Электрические воздействия: статические разряды, импульсные помехи, скачки потенциалов между сегментами.
• Ошибки в топологии: длинные «ответвления», неверно включенные терминаторы, избыточное количество соединений.

Рекомендации по установке и уходу

• Используйте кабель типа A для PROFIBUS и соблюдайте рекомендуемый радиус изгиба, особенно у ввода под 35°.
• Гарантируйте непрерывность экранирования: 360° контакт экрана с корпусом штекера и надежное заземление.
• Затягивайте винты клемм и фиксаторы D-SUB равномерно, без излишнего усилия; периодически проверяйте их в ходе ТО.
• Держите ползунковый переключатель терминатора в положении, соответствующем роли узла: «включено» только на концах сегмента.
• Избегайте «ответвлений» и чрезмерной длины шлейфов; соблюдайте правила сегментации и количество узлов.
• Проводите регулярный осмотр: чистите контакты мягкой щеткой и изопропиловым спиртом, не применяйте абразивы.
• Храните и эксплуатируйте изделие в сухом, чистом месте; избегайте конденсата и резких перепадов температур.
• При частых вибрациях используйте дополнительные фиксаторы кабеля и разгрузку от натяжения.

Штекер 2708232 — Phoenix Contact SUBCON-PLUS-PROFIB/SC2 помогает поддерживать целостность линии PROFIBUS DP и быстро адаптировать конфигурацию при пусконаладке. При соблюдении требований к монтажу и защите экрана обеспечивается стабильная работа до 12 Мбит/с. Рекомендуется вести журнал переключений терминатора и периодичности подтяжки клемм, а также планово проверять состояние разъемов при регламентных остановках. Минимальный заказ — 1 шт., поставка поштучно, что удобно для сервисных работ и своевременной замены.
