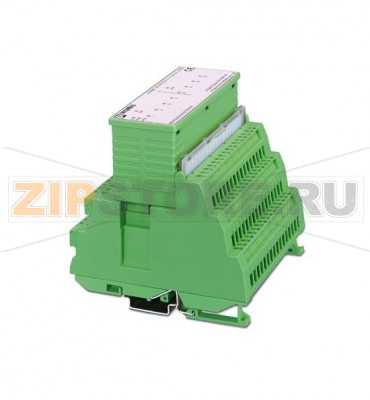

Модуль цифрового вывода INTERBUS-ST Phoenix Contact IB ST ZF 24 DO16R/S

Описание товара

• 16 выходов реле с замыкающими контактами
• 3-проводная схема подключения
• Степень защиты IP20
• Состоит из: клеммная часть (пружинные клеммы) и электронный модуль
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Модуль цифрового вывода INTERBUS-ST Phoenix Contact IB ST ZF 24 DO16R/S (арт. 2721141) предназначен для коммутации дискретных нагрузок в составе систем на базе шины INTERBUS. 16 релейных выходов с замыкающими контактами обеспечивают гибкую развязку нагрузки и стойкость к помехам, а 3‑проводная схема подключения упрощает монтаж исполнительных устройств. Конструкция из двух частей — электронного модуля и съёмной клеммной части на пружинных зажимах — позволяет быстро производить замену без повторной разводки проводов, что снижает время простоя оборудования. Степень защиты IP20 предполагает установку в электрических шкафах с соответствующей защитой от пыли и влаги.

Назначение и область применения

Модуль IB ST ZF 24 DO16R/S используют для управления катушками контакторов и реле, электромагнитными клапанами, световой и звуковой сигнализацией, приводами с дискретным управлением. Релейные контакты обеспечивают гальваническую развязку, что удобно при смешанных уровнях напряжения и при подключении индуктивных нагрузок.

Преимущества конструкции

• Пружинные клеммы — быстрый и виброустойчивый монтаж, возможность обслуживания без инструмента.
• Разделение на клеммную часть и электронику — удобство диагностики и замены.
• Индикация состояния каналов (типично для серии INTERBUS-ST) — ускоряет поиск неисправностей на месте.
• Релейные выходы — универсальность по типам нагрузок и уровню напряжений на стороне нагрузки.

Как понять, что модуль или выход вышел из строя

• Выход не срабатывает при наличии управляющего сигнала; индикация канала отсутствует или не соответствует фактическому состоянию.
• Реле «залипает» во включенном состоянии либо наблюдается дрожание контактов (характерные щелчки без переключения нагрузки).
• Периодические отказы отдельных каналов под нагрузкой, нагрев корпуса в зоне конкретного выхода, запах перегрева.
• Модуль не определяется в сети INTERBUS, появляются ошибки шины, хотя линия и питание исправны.
• Видимые следы повреждений: потемнение пластика, следы дуги на контактах, ослабление клемм.

Типичные причины поломок

• Перегрузка по току или частые пуски нагрузок с высоким пусковым током (лампы, трансформаторы), контактный износ и сваривание контактов.
• Коммутация индуктивных нагрузок без демпфирования: отсутствие диодов, варисторов или RC‑цепочек вызывает перенапряжения и ускоренный износ реле.
• Ошибки монтажа: переполюсовка, неверная схема подключения, недостаточное сечение проводников, слабый контакт в клемме.
• Нарушение условий эксплуатации: температура и влажность вне допустимых для IP20 шкафа, пыль и агрессивные среды.
• Импульсные помехи и броски напряжения в сети питания, недостаточная защита от грозовых и коммутационных перенапряжений.
• Механические воздействия и вибрации без должной фиксации модуля и кабелей.

Диагностика и проверка

• Проверить питание модуля и целостность шины INTERBUS, экранирование и заземление.
• Сопоставить индикацию каналов с фактическим состоянием нагрузок; при необходимости — измерить напряжение/сопротивление на контактах реле.
• Временно поменять местами электронный модуль (если имеется запасной) с сохранением клеммной части — быстрый способ локализации проблемы.
• Исключить внешние причины: короткое замыкание или обрыв в нагрузке, отсутствие демпфирующих цепочек на катушках.

Рекомендации по уходу и эксплуатации

• Размещайте модуль в защищённом шкафу с нормируемой температурой и вентиляцией; соблюдайте межмодульные расстояния для отвода тепла.
• Используйте наконечники (НШвИ) и корректное сечение проводов; регулярно визуально проверяйте посадку жил в пружинных клеммах.
• Обязательное демпфирование индуктивных нагрузок: диоды для DC‑катушек, RC‑цепочки или варисторы — для AC‑нагрузок.
• Ставьте защиту по току и перенапряжению на каждую группу нагрузок; разделяйте силовые и сигнальные проводники.
• Не превышайте коммутируемые нагрузки реле; учитывайте пусковые токи и цикличность — планируйте ресурс контактов.
• Периодически тестируйте каналы под реальной нагрузкой, контролируйте отсутствие перегрева и запахов, очищайте модуль от пыли сухим воздухом.
• Храните запасной электронный модуль для оперативной замены, чтобы минимизировать простой.

Модуль цифрового вывода INTERBUS-ST Phoenix Contact IB ST ZF 24 DO16R/S — практичное решение для надёжной коммутации дискретных нагрузок в системах автоматизации. Конструкция с пружинными клеммами и разделением на клеммную и электронную части упрощает обслуживание и ускоряет ремонт, а соблюдение рекомендаций по подключению и уходу существенно продлевает срок службы устройства.
