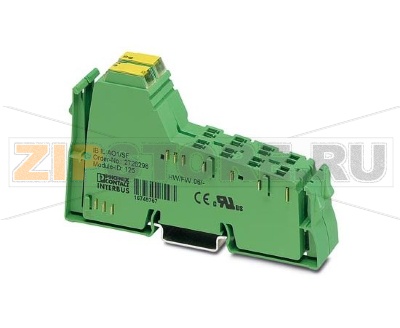

Клеммный модуль аналогового вывода Inline Phoenix Contact IB IL AO 1/SF

Описание товара

• Комплектация: без принадлежностей
• Каналы: 1 выход
• Диапазоны сигналов: 0–20 мА, 4–20 мА, 0–10 В
• Схема подключения: 2‑проводная
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Клеммный модуль 2726298 Phoenix Contact IB IL AO 1/SF — это аналоговый выходной модуль семейства Inline, предназначенный для формирования унифицированных сигналов тока и напряжения для управления приводами, клапанами, регуляторами и другими исполнительными устройствами. Модуль интегрируется в станцию Inline и настраивается из контроллера посредством стандартных инструментов конфигурации. Компактная конструкция, удобная индикация и диагностические функции упрощают пусконаладку и эксплуатацию в системах автоматизации различного масштаба.

В типовых проектах IB IL AO 1/SF используют для задания уставок частотным преобразователям, позиционерам, регуляторам давления и расхода, а также для формирования управляющих сигналов в технологических линиях. Поддержка токовых и напряженческих диапазонов позволяет согласовать модуль с большинством промышленных устройств, а 2‑проводная схема подключения упрощает разводку и снижает вероятность ошибок монтажа.

Преимущества и особенности применения

• Гибкая настройка режимов выхода под требования нагрузки (ток/напряжение) из среды контроллера Inline.
• Визуальная индикация состояния и диагностики на лицевой панели, позволяющая быстро локализовать неисправность линии или конфигурации.
• Интеграция в станцию Inline с возможностью комбинировать модули разных типов и создавать компактные распределенные узлы ввода‑вывода.
• Удобный сервис: доступ к клеммам, маркировка каналов и стандартные аксессуары для кабельной разводки.

Как понять, что запчасть вышла из строя

• Выходной сигнал отсутствует или не соответствует заданному значению при исправной нагрузке и корректной конфигурации (например, при команде 50% по 4–20 мА фактический ток существенно отличается).
• Нестабильность: заметные скачки, шум или дрейф сигнала при постоянной уставке и нормальных условиях окружающей среды.
• Индикация неисправности на модуле (SF/DIAG) и/или диагностические сообщения в контроллере о перегрузке, обрыве, некорректной конфигурации канала.
• Перегрев корпуса модуля, следы потемнения на клеммах, запах перегрева, периодические самопроизвольные отключения канала.
• Результаты проверки тестером или измерительным преобразователем показывают несоответствие ожидаемому току/напряжению при отключенной нагрузке (эмуляция нагрузки резистором).

Типичные причины поломок

• Перегрузка или короткое замыкание на выходе, подключение нагрузки с неподходящим сопротивлением или входным импедансом.
• Ошибки монтажа: переполюсовка, подача на клеммы посторонних напряжений, смешение токового и напряженческого режимов.
• Нарушение экранирования и заземления, воздействие электромагнитных помех и электростатических разрядов.
• Работа за пределами допустимых условий: повышенная температура, конденсат, агрессивные среды, вибрации, механические нагрузки на клеммы.
• Нестабильное или загрязненное питание периферии, отсутствие защиты от импульсных перенапряжений.
• Некорректная параметризация канала в контроллере Inline (несоответствие выбранного диапазона фактической нагрузке).

Рекомендации по уходу и эксплуатации

• Перед вводом в эксплуатацию проверить соответствие нагрузок выбранному диапазону (0–20 мА, 4–20 мА или 0–10 В) и правильность 2‑проводного подключения.
• Соблюдать требования к прокладке: разделение силовых и сигнальных линий, экранирование аналоговых кабелей с правильной точкой заземления.
• Периодически контролировать надежность контактов и подтяжку клемм, особенно после транспортировки и температурных циклов.
• Проводить регулярную проверку точности: сличение выдаваемого сигнала с эталонным измерителем, особенно в критичных узлах управления.
• Обеспечить нормальный тепловой режим: свободную циркуляцию воздуха, отсутствие пыли на вентиляционных щелях шкафа, исключить воздействие влаги.
• Использовать защиту от перенапряжений и фильтры помех на стороне питания и линий, ведущих к полю.
• Хранить и перевозить модуль 2726298 в штатной упаковке, избегать ударов и статического воздействия; при обслуживании применять ESD‑средства.
• При появлении индикации SF/DIAG анализировать диагностические сообщения контроллера, проверять нагрузку и конфигурацию канала; при необходимости временно перевести контур в безопасный режим.

В составе станции Inline модуль IB IL AO 1/SF легко комбинируется с цифровыми и аналоговыми модулями ввода, а выбор режима работы канала выполняется программно. Это обеспечивает единообразие подхода к обслуживанию и сокращает время простоя. При корректном монтаже и соблюдении рекомендаций по эксплуатации устройство демонстрирует стабильную работу и высокую повторяемость выходного сигнала в долговременной перспективе.
