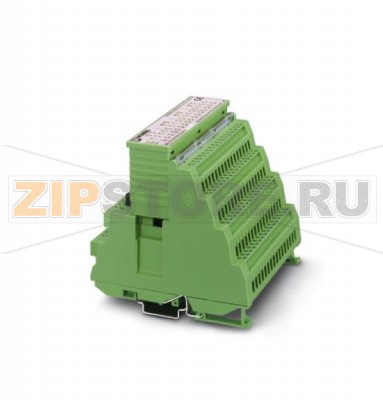

Модуль цифрового вывода INTERBUS-ST Phoenix Contact IB ST ZF 24 DO32/2

Описание товара

• 32 выхода, 24 В пост. тока, 500 мА
• 2-проводная схема подключения
• Степень защиты IP20
• Состоит из: клеммная часть (пружинные клеммы) и электронный модуль
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Модуль цифрового вывода INTERBUS-ST Phoenix Contact IB ST ZF 24 DO32/2 (арт. 2750633) предназначен для коммутации нагрузок постоянного тока 24 В в системах автоматизации на шине INTERBUS. Он объединяет 32 канала цифровых выходов и поставляется в виде двух взаимозаменяемых частей: клеммной базы с пружинными клеммами и электронного модуля. Такая конструкция упрощает монтаж, обслуживание и замену при сохранении проводки. 2‑проводная схема подключения ускоряет инсталляцию и облегчает маркировку цепей.

Назначение и применение

Phoenix Contact IB ST ZF 24 DO32/2 используется для управления распределёнными исполнительными устройствами: электромагнитными клапанами, пускателями с DC‑катушкой, световыми сигнализаторами и другими нагрузками 24 В. Модуль интегрируется в станции удалённого ввода‑вывода INTERBUS-ST и подходит для машиностроения, упаковочных линий, конвейерного оборудования, участков транспортировки и модернизации существующих INTERBUS‑установок.

Монтаж и эксплуатация

Установка осуществляется на DIN‑рейку в шкафах с соответствием IP20. Пружинные клеммы (ZF) обеспечивают надёжный контакт без периодической подтяжки. Для корректной работы требуется стабильное питание 24 В постоянного тока и соблюдение допустимой нагрузки на каждый канал. При подключении индуктивных нагрузок рекомендуется применять цепи подавления перенапряжений. Диагностическая индикация на лицевой панели (светодиоды каналов/групп) облегчает локальный контроль состояния.

Как понять, что модуль вышел из строя

• Отсутствует переключение одного или нескольких каналов при наличии команды от контроллера.
• Канал «залипает»: остаётся постоянно включённым или выключенным вне зависимости от управляющего сигнала.
• Несоответствие индикации: LED горит, но нагрузка не питается, либо наоборот.
• Частые срабатывания защиты при штатной нагрузке, перегрев корпуса, запах перегрева.
• Сообщения об ошибке или пропадание модуля в диагностике мастера шины INTERBUS.
• Аномальное падение напряжения на клеммах при включении нагрузки, следы потемнения или механические повреждения.

Типовые причины поломок

• Перегрузка по току или короткое замыкание на стороне нагрузки, особенно при пусковых токах ламп и соленоидов.
• Отсутствие или неправильный выбор демпфирующих элементов для индуктивных цепей (диоды, RC‑цепи), что приводит к импульсам перенапряжения.
• Обратная полярность, броски напряжения, нестабильный источник питания 24 В.
• Плохие контакты, ослабление зажимов, повышенный переходный сопротивление и локальный нагрев клемм.
• Попадание пыли и конденсата в шкаф при эксплуатации вне условий IP20, коррозия.
• Механические воздействия, вибрации, электростатические разряды при неправильном обслуживании.

Рекомендации по уходу и продлению ресурса

• Поддерживать чистоту в шкафу: периодическая сухая очистка и продувка без влаги при снятом напряжении.
• Обеспечить тепловой режим: вентиляция шкафа, отсутствие источников локального перегрева рядом с модулем.
• Использовать стабилизированные источники 24 В с запасом по току и защитой от перенапряжений.
• Для индуктивных нагрузок применять демпфирующие элементы, рекомендованные производителем оборудования.
• Периодически проверять индикаторы и диагностику в контроллере, фиксировать аномалии и токи нагрузок.
• Контролировать состояние проводников и зажимов: правильная зачистка, отсутствие надломов, надежная посадка в пружинных клеммах.
• Разделять силовую и сигнальную проводку, избегать общих цепей с мощными источниками помех.
• При замене электронного модуля Phoenix Contact IB ST ZF 24 DO32/2 соблюдать антистатические меры и отключать питание.

Поставляемая конфигурация (клеммная часть + электронный модуль) упрощает обслуживание: при выходе из строя, как правило, достаточно заменить электронный блок, не разбирая проводку на клеммах. Для сокращения времени простоя рекомендуется держать резервный комплект. Такое решение обеспечивает быстрый возврат работоспособности станции INTERBUS без длительной остановки оборудования.
