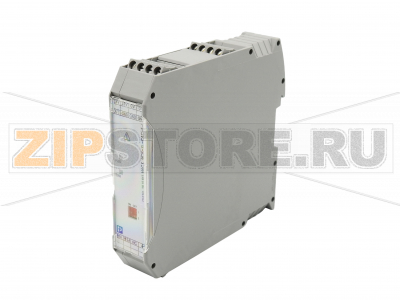

Измерительный преобразователь для сигналов переменного тока 1 и 5 A Phoenix Contact MACX MCR-SL-CAC-5-I

Описание товара

• Выходной сигнал: 0–20 мА или 4–20 мА (настраивается DIP‑переключателями)
• Светодиодный индикатор рабочего состояния
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Измерительный преобразователь для сигналов переменного тока 1 и 5 A Phoenix Contact MACX MCR-SL-CAC-5-I предназначен для преобразования тока со вторичных обмоток трансформаторов тока в унифицированный токовый сигнал 0–20 мА или 4–20 мА для последующей передачи в ПЛК, регистраторы и системы SCADA. Устройство устанавливается на DIN-рейку, обеспечивает гальваническую развязку и стабильную работу в электротехнических щитах и на промышленных объектах.

Модуль поддерживает выбор диапазона входного тока (1 А или 5 А) и типа выходного сигнала посредством DIP‑переключателей, что упрощает адаптацию к типовым задачам учета и контроля нагрузки. Светодиодная индикация позволяет быстро оценить состояние питания и работоспособность преобразователя. Phoenix Contact MACX MCR-SL-CAC-5-I применяют для мониторинга двигателей, насосов, генераторов, вводов распределительных устройств, а также для построения систем энергомониторинга и защиты оборудования.

Базовые рекомендации по подключению:

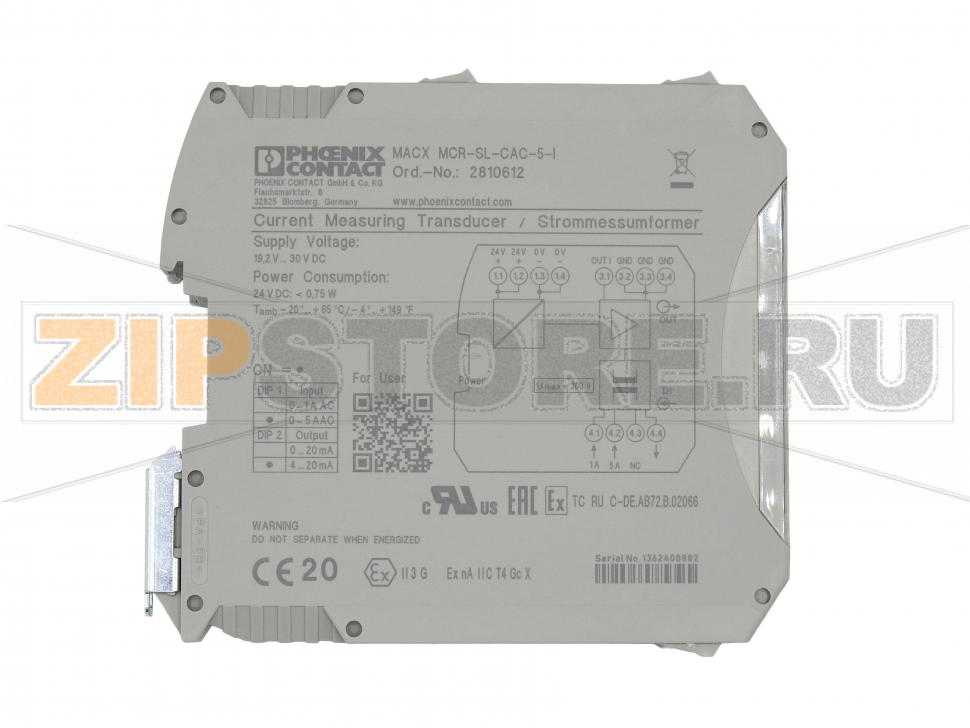

• Подключайте вход преобразователя к вторичной обмотке трансформатора тока (1 А или 5 А) в соответствии со схемой на корпусе.
• Задайте DIP‑переключателями требуемый вход (1/5 А) и тип выхода (0–20/4–20 мА), убедитесь в правильности положения переключателей перед подачей питания.
• Организуйте петлю тока с учетом суммарной нагрузки по выходу (измерительный прибор/ПЛК, сопротивление линии).
• Питание — от источника постоянного тока 24 В DC (используйте стабилизированный источник и соблюдайте полярность).

Как понять, что преобразователь вышел из строя:

• На выходе отсутствует сигнал (0 мА) при наличии входного тока и исправной петли питания/нагрузки.
• Ток выхода «завис» на верхнем или нижнем пределе (около 20 мА или около 0 мА) и не реагирует на изменения входа.
• Светодиодный индикатор не горит или сигнализирует о неисправности (нет питания, аномальный режим).
• Наблюдается заметный дрейф показаний, нестабильность или пульсации на выходе при неизменной нагрузке.
• Сильный нагрев корпуса, запах перегрева, следы подгорания или потемнение пластика.

Типовые причины поломок:

• Открытая вторичная цепь трансформатора тока (разрыв цепи 1 А/5 А) — приводит к опасным перенапряжениям и пробою входа.
• Перегрузка или кратковременные броски тока, превышающие допустимые пределы.
• Неправильное подключение питания (переполюсовка, завышенное напряжение) или короткое замыкание на выходе.
• Импульсные перенапряжения в сети, отсутствие или недостаточность защит от перенапряжений.
• Перегрев из‑за высокой температуры окружающей среды, плохой вентиляции, плотной компоновки в шкафу.
• Механические воздействия, вибрации, ослабленные клеммные соединения, воздействие пыли и конденсата.

Рекомендации по уходу и эксплуатации:

• Регулярно проверяйте затяжку клемм и целостность проводов входа/выхода; исключайте нагрев клеммных соединений.
• Не допускайте разрыва вторичной цепи ТТ; на время обслуживания используйте шунтирующие перемычки для безопасного замыкания вторички.
• Поддерживайте чистоту в шкафу, удаляйте пыль сухой мягкой щеткой; избегайте влаги и конденсата.
• Обеспечьте нормальный тепловой режим: зазоры для вентиляции, отсутствие источников тепла в непосредственной близости.
• Применяйте качественное стабилизированное питание 24 В DC и устройства защиты от перенапряжений.
• Периодически сверяйте показания по эталонному источнику/клещам тока; при необходимости выполняйте настройку или калибровку.
• Фиксируйте положения DIP‑переключателей в документации, чтобы исключить случайные изменения конфигурации.

При диагностике используйте пошаговую проверку: убедитесь в наличии питания и индикации, проверьте правильность DIP‑настроек, целостность выходной петли тока и сопротивление нагрузки, затем подайте известный входной ток (через ТТ или калибратор) и сравните ток выхода с ожидаемым. Если симптомы сохраняются после исключения внешних факторов, модуль Phoenix Contact MACX MCR-SL-CAC-5-I рекомендуется заменить на аналогичный.
