Измерительный преобразователь для сигналов переменного тока 1 и 5 A Phoenix Contact MACX MCR-SL-CAC-5-I-UP

Описание товара

Описание

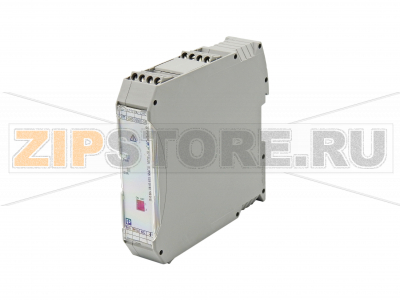

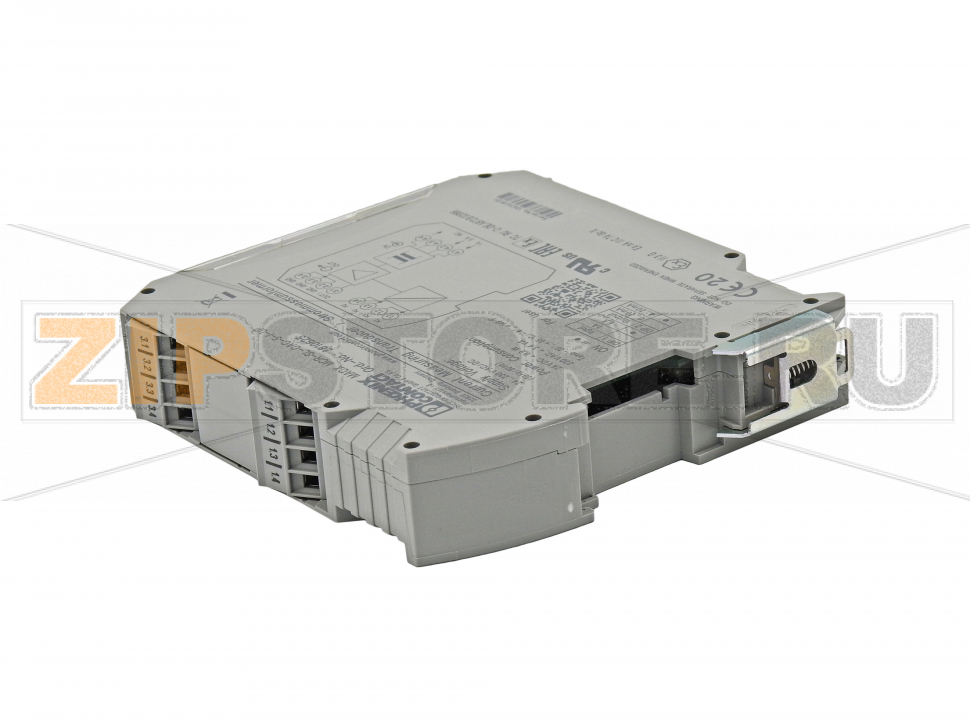

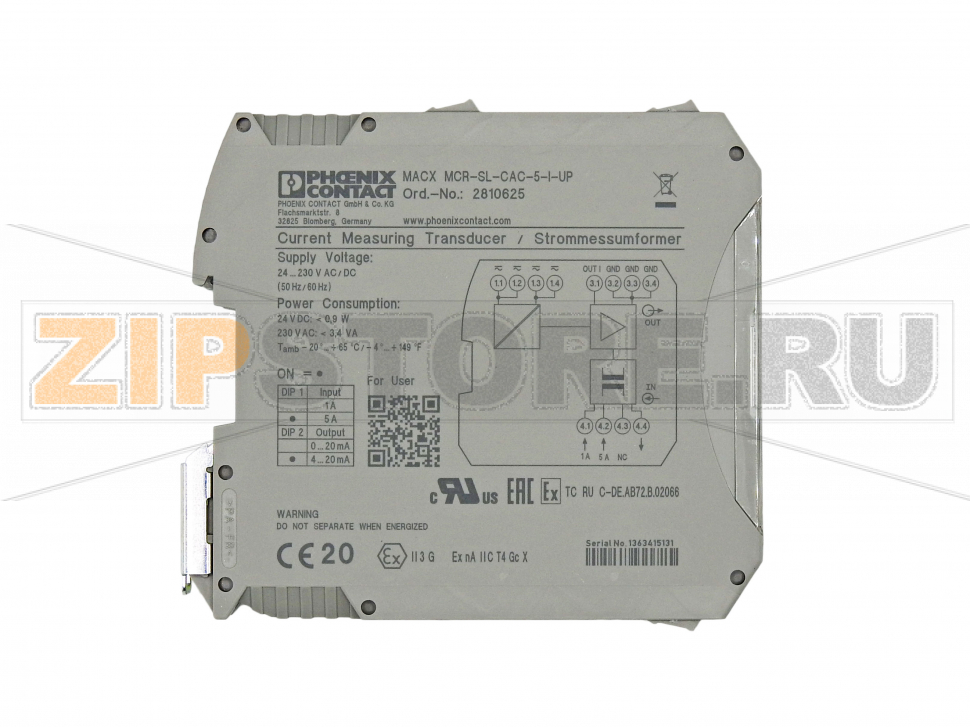

Измерительный преобразователь Phoenix Contact MACX MCR-SL-CAC-5-I-UP (арт. 2810625) предназначен для преобразования токов переменного тока с вторичных обмоток трансформаторов тока на 1 А или 5 А в стандартный токовый сигнал 0–20 мА или 4–20 мА для систем АСУ ТП и промышленной автоматики. Устройство монтируется на DIN-рейку, оснащено светодиодной индикацией состояния и настраивается с помощью DIP‑переключателей без использования дополнительного программного обеспечения. Применяется в энергетике, распределении электроэнергии, машиностроении, инженерных системах зданий, на технологических участках, где требуется гальваническая развязка, нормирование и удаленная передача измеряемого тока.

Назначение и особенности эксплуатации

MACX MCR-SL-CAC-5-I-UP выполняет нормирование переменного тока, обеспечивая устойчивую работу аналоговых входов ПЛК, регистраторов и контрольно-измерительных модулей. DIP‑переключатели позволяют выбрать тип выходного сигнала, входной диапазон (1 А или 5 А со вторичной стороны трансформатора тока) и дополнительные режимы. Светодиодный индикатор упрощает первичный контроль питания и состояния.

Как понять, что устройство вышло из строя

• Отсутствует выходной сигнал при наличии входного тока (на выходе близко к 0 мА, индикация не горит).
• Выход «завис» на минимуме или максимуме вне зависимости от изменения входного тока.
• Сильные колебания или дрейф показаний при стабильном входном сигнале.
• Необычный нагрев корпуса, запах перегрева, периодическое пропадание индикации.
• Повторяющиеся ошибки на принимающем оборудовании, несоответствие показаний контрольным измерениям клещевым амперметром на вторичной цепи ТТ.

Распространенные причины поломок

• Неверное подключение: подача первичного тока напрямую без трансформатора тока, перепутанные клеммы, отсутствие шунта при обслуживании цепей ТТ.
• Перегрузка входа из-за превышения номинала ТТ или длительных перегрузок в сети.
• Проблемы с питанием: завышенное/заниженное напряжение, импульсные помехи, отсутствие заземления.
• Электромагнитные наводки из-за неэкранированных кабелей или ошибок в прокладке линий.
• Механические воздействия, вибрация, ослабление зажимов, коррозия клемм, попадание пыли и конденсата.
• Работа вне допустимого температурного диапазона, отсутствие вентиляции, близость к источникам тепла.

Рекомендации по установке и уходу

• Подключать устройство только к вторичным цепям ТТ 1 А или 5 А. Никогда не оставлять вторичную обмотку ТТ разомкнутой; при обслуживании использовать шунтирующие клеммы.
• Соблюдать полярность и схему подключения. До подачи питания проверить настройки DIP‑переключателей (тип выхода, диапазон).
• Размещать модуль на DIN‑рейке с обеспечением вентиляции; избегать близости силовых кабелей и источников сильных помех.
• Использовать экранированный кабель на выходе токовой петли, заземлять экран с одной стороны согласно принятой схеме.
• Периодически подтягивать винтовые клеммы и контролировать отсутствие перегрева и потемнения изоляции.
• Проводить профилактическую очистку от пыли сухой щеткой или сжатым воздухом, избегать агрессивных чистящих средств.
• Проверять состояние индикации: стабильный свет диода при нормальной работе, отсутствие мерцания.
• Раз в регламентный период выполнять поверочный контроль: сопоставлять выход 4–20 мА с эталонным током на входе, фиксировать результаты.
• Предусмотреть защиту от перенапряжений на линиях питания и сигналов (ограничители, фильтры).

Диагностика

При подозрении на неисправность отключите выходную петлю и проверьте ее ток источником‑калибратором. Затем измерьте ток на выходе преобразователя при известном токе во вторичной цепи ТТ. Сравните полярность и соответствие диапазона настройкам DIP. При наличии нестабильности проверьте качество контактов, наличие помех и состояние питания. В случае сохранения симптомов устройство рекомендуется заменить на идентичный Phoenix Contact MACX MCR-SL-CAC-5-I-UP.

Комплектация и поставка

Поставляется единично, в индивидуальной упаковке производителя. Минимальный заказ — 1 шт. Для интеграции в систему учитывайте необходимую оснастку: трансформатор(ы) тока соответствующего класса, клеммы шунтирования для вторичных цепей ТТ, калибратор или мультиметр для первичной настройки, а также элементы защиты от перенапряжений при необходимости.
