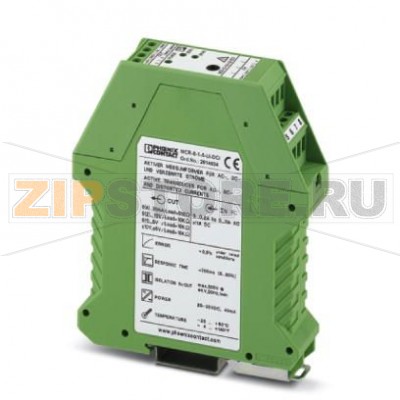

Измерительный преобразователь тока Phoenix Contact MCR-S-1-5-UI-DCI

Описание товара

Измерительный преобразователь тока Phoenix Contact MCR-S-1-5-UI-DCI (арт. 2814634) предназначен для преобразования сигнала тока в стандартный унифицированный выходной сигнал, удобный для систем автоматизации, АСУ ТП и контрольно-измерительного оборудования. Устройство применяется в цепях постоянного тока для контроля нагрузки, мониторинга потребления, защиты оборудования и передачи данных в ПЛК, регистраторы и панели оператора. Конструкция рассчитана на монтаж на DIN-рейку, а подключение выполняется через клеммы с маркировкой, что облегчает установку и обслуживание.

Назначение и область применения

Модель MCR-S-1-5-UI-DCI используется в энергетике, машиностроении, системах распределения питания, в стендах испытаний и шкафах управления. Преобразователь обеспечивает гальваническую развязку измеряемой цепи и выходного сигнала, что снижает влияние помех и исключает появление паразитных токов между сегментами системы.

Монтаж и подключение

Преобразователь устанавливается вертикально на DIN-рейку в вентилируемом шкафу. При подключении важно соблюдать полярность, входной и выходной контуры разводить раздельно, использовать экранированные кабели для длинных линий и заземлять экран с одной стороны. Перед вводом в эксплуатацию рекомендуется выполнить проверку правильности схемы, соответствия диапазонам и наличия питания.

Как понять, что запчасть вышла из строя

• На выходе отсутствует сигнал или он зафиксирован на нуле/максимуме независимо от входного тока.
• Нестабильность показаний: дрожание, скачки, заметный дрейф без изменения нагрузки.
• Несоответствие между эталонным измерением тока и сигналом на выходе преобразователя.
• Отсутствие индикации питания (если предусмотрен светодиод в данной модификации), а питание присутствует.
• Перегрев корпуса, запах перегрева, следы потемнения клемм или пластика.
• Периодические аварийные сообщения в ПЛК, связанные с выходом за диапазон или обрывом сигнала.

Типовые причины поломок

• Превышение допустимого входного тока или неправильное подключение входа/выхода, в том числе обратная полярность.
• Перенапряжения и импульсные помехи в сети питания и на линиях (отключения индуктивной нагрузки, грозовые импульсы).
• Работа вне температурного или климатического диапазона: перегрев, конденсат, высокая влажность, пыль и агрессивные среды.
• Некачественный контакт в клеммах, ослабление винтов, вибрации и механические воздействия на корпус.
• Неправильное заземление и «земляные петли», наводки при прокладке силовых и сигнальных линий совместно.
• Естественное старение компонентов (в первую очередь электролитических конденсаторов) при длительной эксплуатации.

Быстрая диагностика

• Проверить наличие и уровень питания, целостность предохранителей и клемм.
• Сравнить входной ток с эталонным измерителем, а выход — с показаниями мультиметра/ПЛК.
• Отключить нагрузку выхода и измерить сигнал «на холостом ходу», исключив влияние внешних цепей.
• Проверить целостность кабелей, экрана, отсутствие перепутанных проводников.
• Сопоставить текущие настройки/диапазоны с фактическими условиями (если устройство конфигурируется).

Рекомендации по уходу и эксплуатации

• Поддерживать чистоту в шкафу: периодически удалять пыль сухой мягкой щеткой или воздухом с ограничением давления.
• Регулярно подтягивать клеммные соединения, контролировать отсутствие следов окисления и перегрева.
• Обеспечивать нормальный тепловой режим: зазор между приборами, отсутствие плотного жгутования, свободная конвекция.
• Использовать защиту от перенапряжений на входе и питании, особенно при длинных линиях и индуктивных нагрузках.
• Раз в регламентный период проверять соответствие выходного сигнала эталону и при необходимости выполнять калибровку.
• Прокладывать сигнальные кабели отдельно от силовых; при необходимости применять экранирование и точку заземления «с одной стороны».
• Соблюдать полярность и рекомендации производителя при любых работах; выполнять подключение при снятом напряжении.

Phoenix Contact MCR-S-1-5-UI-DCI — практичное решение для надежного измерения и передачи сигнала тока в системах автоматизации. При корректном монтаже, защите от помех и регулярном обслуживании устройство обеспечивает стабильную работу и высокую точность на протяжении длительного срока эксплуатации. При замене рекомендуется зафиксировать текущие соединения и настройки, демонтировать модуль с DIN-рейки с помощью штатной защелки и установить новый преобразователь в соответствии со схемой.
