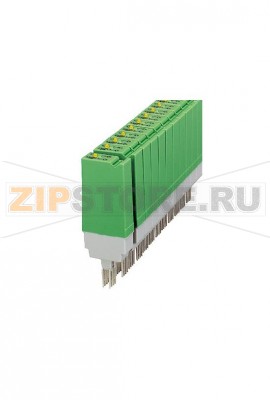

Штекерный модуль с миниатюрным реле Phoenix Contact ST-REL2-KG 24/1

Описание товара

• Материал контактов: AgNi (для коммутации средних и высоких нагрузок)
• Тип контакта: 1 замыкающий (NO)
• Входное напряжение управления: 24 В AC/DC
• Индикация состояния: световой индикатор
• Монтаж: на блоки базовых клемм
• Минимальный заказ: 10 шт.
• Упаковка: 10 шт.

Описание и назначение

Штекерный модуль с миниатюрным реле Phoenix Contact ST-REL2-KG 24/1 (код 2823625) предназначен для коммутации силовых и управляющих цепей в шкафах автоматизации и распределительных устройствах. Конструкция с установкой на блоки базовых клемм упрощает монтаж, обслуживание и замену без изменения проводки. Световой индикатор позволяет быстро увидеть состояние срабатывания. Контакты из AgNi рассчитаны на уверенную работу при частых переключениях и выдерживают характерные для промышленности пусковые токи и индуктивные нагрузки при условии корректной защиты цепей.

Применение

Модуль используется в системах управления машинами и механизмами, вентиляции и отопления, насосных установках, освещении, а также как интерфейсный элемент между контроллерами и исполнительными устройствами. Phoenix Contact ST-REL2-KG 24/1 удобен при модернизации шкафов за счет компактного исполнения и стандартизированного подключения через базовые клеммы.

Преимущества эксплуатации

Штекерный формат обеспечивает быструю замену реле при регламентном обслуживании. Универсальное питание катушки 24 В AC/DC снижает номенклатуру запасных частей и упрощает проектирование. Индикация облегчает диагностику, а использование базовых клемм формирует аккуратную и сервисопригодную разводку внутри шкафа.

Причины неисправностей

• Перегрузка контактов по току или мощности, частые пусковые токи без демпфирующих цепей.
• Отсутствие защиты индуктивных нагрузок (дуга вызывает эрозию и подгорание контактных поверхностей).
• Превышение допустимой температуры в шкафу, недостаточная вентиляция.
• Неправильное напряжение на катушке (перенапряжение или заниженное питание).
• Вибрации, механические удары, плохая фиксация в базовой клемме.
• Загрязнение, влажность, агрессивная атмосфера, окисление контактных поверхностей.
• Естественный износ контактной группы при большом количестве циклов.

Как понять, что модуль вышел из строя

• Отсутствует щелчок и переключение при наличии управляющего сигнала; индикатор не загорается.
• Индикатор светится, но нагрузка не включается — признаки износа, оплавления или «залипания» контактов.
• Периодические отказы, дрожание контакта, нестабильная работа под нагрузкой.
• Повышенный нагрев корпуса, потемнение, запах гари.
• Аномальное падение напряжения на контактах при включенном состоянии (высокое переходное сопротивление).
• Несоответствие сопротивления катушки норме при проверке мультиметром (обрыв/межвитковое).

Рекомендации по уходу и эксплуатации

• Соблюдайте номиналы по току и типу нагрузки; учитывайте пусковые токи двигателей и ламп.
• Для индуктивных нагрузок применяйте демпфирующие цепи (RC-снаббер для AC, варистор/диод для DC) для снижения эрозии контактов.
• Обеспечьте адекватное охлаждение и вентиляцию шкафа; не закрывайте зазоры для теплоотвода.
• Проверяйте надежность затяжки проводников в базовых клеммах, отсутствие люфта самого модуля.
• Проводите визуальные осмотры: состояние корпуса, наличие подгорания, чистота и отсутствие конденсата.
• Не пытайтесь чистить контактную группу — при заметных признаках износа замените модуль.
• Соблюдайте полярность и тип питания катушки; не превышайте 24 В при эксплуатации.
• Храните в оригинальной упаковке в сухом помещении, защищая от пыли и агрессивных сред.
• Держите резервные модули Phoenix Contact ST-REL2-KG 24/1 для оперативной замены при регламенте.

Монтаж и замена

Перед установкой или демонтажем полностью обесточьте цепи управления и нагрузки. Установите модуль на соответствующий блок базовых клемм до фиксации защелок. После монтажа подайте управляющее напряжение и проверьте срабатывание по индикатору и наличию переключения в нагрузочной цепи. При замене соблюдайте ориентацию и маркировку, чтобы исключить перепутывание контактов.

Применение данных рекомендаций продлит срок службы Phoenix Contact ST-REL2-KG 24/1, снизит вероятность простоев и обеспечит стабильную работу коммутационных цепей в промышленной автоматике.
