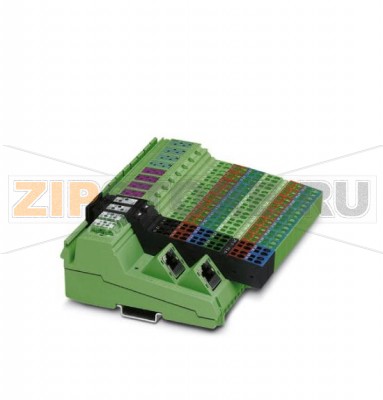

Модуль цифрового ввода-вывода Inline Block I/O Phoenix Contact ILB ETH 24 DI16 DIO16-2TX

Описание товара

• Протокол: Modbus TCP/IP
• Цифровые каналы: 16 дискретных входов + 16 конфигурируемых DIO (итого до 32 входов или 16 входов + 16 выходов)
• Напряжение: 24 В DC
• Выходные каналы: до 16, по 500 мА
• Схема подключения: 2- и 3-проводная
• Минимальный заказ: 1 шт.; Упаковка: 1 шт.

Модуль Phoenix Contact ILB ETH 24 DI16 DIO16-2TX (арт. 2832962) — компактное решение класса Inline Block I/O для распределенной периферии, подходящее для систем на базе Modbus TCP/IP. Устройство объединяет 16 дискретных входов и 16 универсальных каналов DIO, которые можно сконфигурировать как входы или как выходы. Это позволяет гибко адаптировать модуль под конкретную задачу: получить до 32 входных сигналов либо 16 входов и 16 выходов с допустимым током коммутации до 500 мА на канал. Два Ethernet-порта (2TX) упрощают последовательное включение модулей и минимизируют потребность во внешних коммутаторах.

Назначение и применение

ILB ETH 24 DI16 DIO16-2TX применяют в системах автоматизации для сбора дискретных сигналов от датчиков, а также для управления исполнительными механизмами: клапанами, пусками, световой и звуковой сигнализацией. Наличие Modbus TCP/IP обеспечивает совместимость с большинством ПЛК и SCADA, поддерживающих этот протокол, что упрощает интеграцию в существующие сети и проекты модернизации.

Монтаж и подключение

Модуль предназначен для монтажа в шкафу управления на стандартную DIN-рейку. Подключение датчиков и исполнительных устройств выполняется по 2- или 3-проводной схеме, что облегчает разводку и позволяет использовать как источники с общим проводом, так и с отдельным питанием. Для обмена данными предусмотрены два портa Ethernet 10/100 Мбит/с с функцией сквозного подключения.

Пусконаладка и конфигурирование

Связь по Modbus TCP/IP настраивается через сетевые параметры устройства и таблицу регистров, с которыми работает ПЛК/SCADA. Каналы DIO конфигурируются логически: каждый канал задается как вход или выход в соответствии с проектной логикой. Для диагностики используются светодиодные индикаторы питания, связи и состояния каналов, позволяющие быстро оценить корректность работы.

Диагностика и признаки неисправности

• Отсутствие связи по Ethernet: не горят/мигают индикаторы LINK/ACT, устройство не пингуется, нет ответа на запросы Modbus.
• Некорректные состояния входов: «залипание» уровней, шумы, ложные срабатывания при номинальных условиях.
• Выходы не коммутируют нагрузку: канал не включает исполнительный механизм, срабатывает защита, наблюдается перегрев.
• Общие аварийные признаки: постоянная индикация ошибки, нестабильная работа после включения, запах перегрева, следы оплавления клемм.

Типичные причины отказов

• Перенапряжение и переполюсовка питания 24 В DC.
• Превышение допустимого тока на выходных каналах (систематическая перегрузка или короткое замыкание нагрузки).
• Наводки и импульсные помехи от индуктивных нагрузок при отсутствии демпфирующих цепочек или защитных реле.
• Плохие контакты и ослабление клемм вследствие вибрации или температурных циклов.
• Попадание пыли и влаги, конденсат, агрессивные среды при нарушении условий эксплуатации.
• Электростатические разряды при монтаже без соблюдения ESD-мер.

Рекомендации по уходу и эксплуатации

• Соблюдайте полярность и диапазон напряжения 24 В DC, используйте предохранители и защиту от перенапряжений по питанию и сигналам.
• Для индуктивных нагрузок применяйте RC-цепочки, варисторы или диоды свободного хода; при больших токах используйте промежуточные реле.
• Обеспечьте надежное заземление шкафов и экранирование кабелей связи, избегайте общих шин с силовыми цепями высокой помеховой активности.
• Регулярно проверяйте затяжку клемм и состояние проводников; очищайте модуль от пыли сухим воздухом, избегая влаги.
• Поддерживайте тепловой режим: соблюдайте расстояния для вентиляции, не располагайте источник тепла вплотную к модулю.
• Периодически тестируйте работу входов/выходов в сервисном режиме; проверяйте журнал/индикацию ошибок после нештатных отключений.
• При обновлении проекта контроллера сверяйте конфигурацию регистров и режимов DIO с текущей логикой; используйте только совместимые аксессуары.

Поставка ILB ETH 24 DI16 DIO16-2TX (2832962) — 1 шт. в упаковке. Дополнительные клеммы, кабели и коммутационные элементы приобретаются отдельно при необходимости. Перед установкой и обслуживанием отключайте питание и соблюдайте стандарты электробезопасности.
