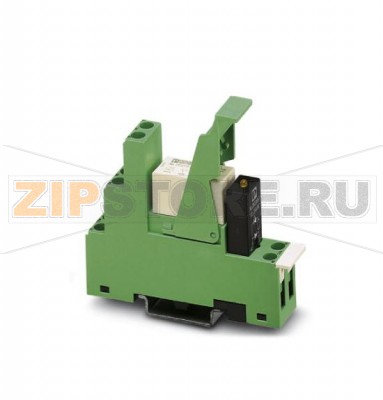

Предварительно смонтированный релейный модуль с винтовыми зажимами Phoenix Contact PR1-RSC3-LDP-24DC/2X21AU

Описание товара

Предварительно смонтированный релейный модуль Phoenix Contact PR1-RSC3-LDP-24DC/2X21AU предназначен для надежной коммутации цепей управления и силовых нагрузок при питании катушки 24 В DC. Комплект поставляется полностью готовым к установке: база с винтовыми зажимами, съемное реле с многослойными контактами, вставной индикатор состояния с функцией подавления помех и держатель, фиксирующий реле. Такое решение упрощает монтаж, обслуживание и снижает простои при плановой замене.

База с винтовыми клеммами обеспечивает устойчивое подключение проводников и удобство тестирования при пуско‑наладке. Вставной индикатор/супрессор визуально отображает состояние катушки реле и одновременно снижает электромагнитные помехи и всплески напряжения при коммутации индуктивных нагрузок. Многослойные (в т. ч. благороднометаллические) контакты реле улучшают качество коммутации с повышенной устойчивостью к окислению и снижению переходного сопротивления.

Модуль PR1-RSC3-LDP-24DC/2X21AU применяется в шкафах управления, на производственных линиях, в системах ОВиК, энергетике и транспортной автоматике. Конструктив ориентирован на установку на DIN-рейку и позволяет быстро заменять только реле или вспомогательный модуль, не демонтируя основание и проводку.

Причины поломок

• Перегрузка по току или частые пусковые токи, приводящие к подплавлению и свариванию контактов.
• Неправильное напряжение питания катушки (выше/ниже 24 В DC), перегрев или пробой изоляции.
• Отсутствие или отказ подавителя помех при коммутации индуктивных нагрузок (рост перенапряжений).
• Загрязнение, конденсат, вибрации, температурные экстремумы, ускоряющие износ контактной группы.
• Ослабление винтовых соединений, приводящее к локальному нагреву и обгоранию клемм.
• Механический износ при чрезмерно высокой частоте коммутаций.

Как понять, что запчасть вышла из строя

• Отсутствует срабатывание при подаче 24 В DC: нет щелчка и индикации; катушка «обрыв» или «короткое» (измеряется омметром).
• Реле щелкает, но нагрузка не включается: повышенное сопротивление или залипание контактов, следы нагрева и потемнение пластика.
• Контакты постоянно замкнуты/разомкнуты вне зависимости от управления — признак сваривания или механической заклинившей арматуры.
• Сильный нагрев корпуса, запах гари, оплавление клемм — перегрузка, плохой контакт, ослабленные винты.
• Мерцающая или неработающая индикация — возможен отказ вставного индикатора/подавителя.

Рекомендации по уходу и эксплуатации

• Соблюдайте номиналы: питание катушки строго 24 В DC, ток нагрузки — в пределах 8 A и с учетом категории применения.
• Для индуктивных нагрузок используйте штатный подавитель помех; при его повреждении заменить на идентичный.
• Периодически проверяйте и подтягивайте винтовые клеммы (после термоциклов и вибраций).
• Держите модуль в чистоте: удаляйте пыль, исключайте попадание влаги, обеспечьте вентиляцию в шкафу.
• Соблюдайте полярность подключения катушки по маркировке на базе и реле.
• Не превышайте рекомендованную частоту коммутаций; при интенсивных циклах включений планируйте регламентную замену реле.
• При диагностике снимайте нагрузку и измеряйте сопротивление катушки и состояние контактных групп тестером.
• Замена реле или индикатора выполняется при снятом напряжении, с подбором полной совместимости по типу PR1-RSC3-LDP-24DC/2X21AU.
• Храните запасные модули в сухом месте, в заводской упаковке, избегая ударных нагрузок.

Использование предварительно смонтированного решения Phoenix Contact сокращает время монтажа, минимизирует риск ошибок при разводке и позволяет оперативно обслуживать шкафы управления без длительных простоев. При соблюдении условий эксплуатации и регламентного обслуживания модуль PR1-RSC3-LDP-24DC/2X21AU обеспечивает стабильную коммутацию и длительный ресурс работы в составе промышленных систем.
