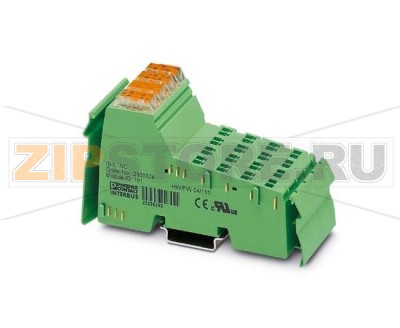

Позиционирующий клеммный модуль Inline Phoenix Contact IB IL INC

Описание товара

• Без дополнительных принадлежностей
• 1 вход для сигнала инкрементного датчика
• 4 цифровых входа 24 В пост. тока
• 4 цифровых выхода 24 В пост. тока
• 500 мА
• 3-проводная схема подключения
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Позиционирующий клеммный модуль 2836324 – Phoenix Contact IB IL INC предназначен для работы с инкрементными датчиками и управления объектами в составе распределённой станции ввода-вывода Inline. Модуль объединяет считывание импульсного сигнала с датчика положения и базовые цифровые I/O, что упрощает построение компактных систем позиционирования на конвейерах, упаковочных линиях, дозаторах и индексирующих механизмах. Конструкция оптимизирована для надёжной работы в промышленных условиях и упорядоченного монтажа в ряду модулей Inline без дополнительных принадлежностей.

Назначение и применение

2836324 – Позиционирующий клеммный модуль Inline Phoenix Contact IB IL INC используется для подсчёта импульсов и отслеживания направления вращения инкрементных энкодеров, а также для локального обмена дискретными сигналами управления и состояния. Такое совмещение позволяет сократить количество модулей в станции, снизить длину проводок и упростить диагностику на уровне одного узла.

Интеграция в станцию Inline

Модуль устанавливается в стандартный ряд Inline с защёлочным креплением и объединяется общими шинами питания и данных через боковые разъёмы. Конфигурация осуществляется в среде контроллера и/или инженерного ПО, применяемого для станции Inline. Для корректной работы важно соблюдать принятую топологию и порядок модулей, а также обеспечить выделенное питание нагрузки для выходов при необходимости.

Подключение и ввод в эксплуатацию

Для инкрементного датчика используется 3‑проводная схема (питание, общий, сигнальная линия). Рекомендуется применять экранированные кабели, выполнять правильное заземление экрана с одной стороны, разводить силовые и сигнальные проводники, а также поддерживать качественное питание 24 В пост. тока. При первичном запуске проверьте полярность, целостность экрана и отсутствие наводок, затем убедитесь в корректности параметров в проекте ПЛК и в отображении счётных значений.

Диагностика и признаки неисправности

• Отсутствие подсчёта импульсов при вращении энкодера или нестабильные значения (скачки, пропуски).
• Постоянная индикация ошибки или отсутствие индикации питания/связи на модуле.
• Неактивные цифровые входы при подаче корректного 24 В сигнала.
• Цифровые выходы не коммутируют нагрузку, быстрый перегрев или срабатывание защиты.
• Контроллер не определяет модуль в составе станции или фиксирует ошибку конфигурации.

Если наблюдаются один или несколько из перечисленных симптомов, высока вероятность повреждения модульной электроники или неправильной обвязки.

Распространённые причины поломок

• Перенапряжение и обратная полярность питания 24 В пост. тока.
• Короткое замыкание или перегрузка по току на цифровых выходах.
• Отсутствие экранирования/заземления сигнальных линий энкодера, сильные электромагнитные наводки.
• Несоответствие уровня и типа сигнала датчика требуемому модулем, ошибки в распиновке.
• Влага, конденсат, проводящая пыль, механические воздействия и вибрации.
• Статическое электричество при монтаже без ESD‑защиты.

Рекомендации по уходу и профилактике

• Периодически проверяйте затяжку клемм и состояние изоляции кабелей, очищайте модуль от пыли сухим способом.
• Соблюдайте температурный режим и обеспечьте вентиляцию в шкафу управления, избегайте конденсации влаги.
• Разделяйте силовые и сигнальные линии, используйте экранированные кабели для энкодера, следите за качеством заземления.
• Проверяйте ток потребления нагрузки, не превышайте допустимые значения для выходов.
• Ведите журнал обслуживания: даты проверок, замеченные отклонения, заменённые компоненты.
• При работах соблюдайте ESD‑меры, отключайте питание и проверяйте отсутствие остаточного напряжения.

Как понять, что требуется замена

Если после исключения ошибок монтажа и настройки модуль 2836324 – Позиционирующий клеммный модуль Inline Phoenix Contact IB IL INC не определяется станцией, постоянно сигнализирует ошибку, не считывает инкрементный сигнал при гарантированно исправном датчике, либо выходы не коммутируют штатную нагрузку, рекомендуется заменить устройство. Также поводом к замене служат следы термического повреждения, запах гари, трещины корпуса.

Хранение и транспортировка

Храните и перевозите модуль в оригинальной упаковке, в сухих помещениях, избегая ударов и статических разрядов. Перед установкой выдержите устройство до выравнивания температур, чтобы предотвратить конденсацию.

Соблюдение перечисленных рекомендаций позволит обеспечить стабильную работу модуля и продлить срок службы системы позиционирования на базе Inline.
