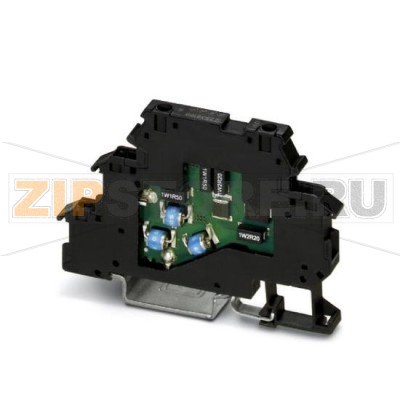

Клеммный блок с трехкаскадной защитой от перенапряжений двухпроводной линии без потенциала земли Phoenix Contact TT-2-PE- 24DC

Описание товара

• Раздельное подключение PE
• Номинальное напряжение: 24 В постоян. тока
• Установка: на рейку NS 35/7,5
• Ширина клеммного модуля: 6,2 мм; высота: 54,6 мм
• Минимальный заказ: 10 шт.
• Упаковка: 10 шт.

Клеммный блок с трехкаскадной защитой от перенапряжений Phoenix Contact TT-2-PE-24DC (арт. 2838186) предназначен для защиты двухпроводных сигнальных и управляющих линий, не имеющих собственного потенциала земли. Решение совмещает компактную клемму шириной 6,2 мм и многоступенчатую схему ограничения перенапряжений, что упрощает интеграцию в шкафы автоматики и повышает устойчивость оборудования к импульсным помехам.

Назначение и области применения

Устройство применяется для защиты входов/выходов контроллеров, датчиков, исполнительных механизмов и модулей сбора данных, работающих на уровне 24 В DC. Подходит для линий сигнализации, телеметрии, управления и измерения в машиностроении, энергетике, системах АСУ ТП и автоматизации зданий.

Принцип действия и особенности

Трехкаскадная защита распределяет энергию импульса по ступеням, последовательно снижая амплитуду перенапряжения и остаточное напряжение на защищаемой нагрузке. Координация ступеней позволяет эффективно отводить энергию в PE через выделенный зажим, при этом рабочая цепь двухпроводной линии остается электрически отделенной от земли. Конструкция ориентирована на установку на DIN-рейку NS 35/7,5 и заменяет обычную клемму без существенной переразводки шкафа.

Как понять, что запчасть вышла из строя

• Появляются устойчивые ошибки связи, «плавающие» показания или пропадание сигнала на канале.
• Падение напряжения на линии, срабатывание предохранителей или защита источника питания при подключении линии.
• Короткое замыкание между проводниками линии или между линией и PE в обесточенном состоянии (определяется мультиметром).
• Следы перегрева: потемнение корпуса, запах, локальный нагрев модуля при работе.
• Отказ канала после грозы или мощного коммутационного события при исправной остальной системе.

Диагностика включает визуальный осмотр, проверку сопротивления между проводниками и на PE (при снятом напряжении), сравнение поведения с исправным каналом. При сомнениях блок следует заменить — ремонт не предусмотрен.

Типичные причины поломок

• Мощные атмосферные и коммутационные импульсы, превышающие возможности отвода энергии.
• Длительное превышение рабочего напряжения 24 В DC (ошибки подключения, наводки от силовых цепей).
• Некорректное заземление: длинный или плохоконтактный PE-провод, отсутствие уравнивания потенциалов.
• Плохой контакт в клеммах, приводящий к локальному нагреву.
• Агрессивная среда, конденсат, запыленность, вибрации и механические воздействия.

Рекомендации по уходу и эксплуатации

• Обеспечьте короткое и прямое подключение PE к системе уравнивания потенциалов; избегайте лишних петель и длинных «хвостов».
• Раз в 6–12 месяцев проверяйте затяжку клемм и состояние проводников; при необходимости подтягивайте согласно допускам производителя.
• После грозовой активности или аварийных коммутаций проводите внеплановый осмотр и измерения; при малейших признаках деградации заменяйте модуль.
• Содержите шкаф в чистоте и сухости, исключайте конденсат; соблюдайте допустимые температурные условия размещения.
• Разносите сигнальные кабели от силовых трасс, используйте экранированную витую пару там, где это требуется проектом.
• Не выполняйте «ремонт» устройства; используйте только полную замену на идентичный модуль.
• Ведите учет даты установки и условий эксплуатации, держите запасные изделия (поставляются упаковками по 10 шт.).

Монтаж и интеграция

Устанавливайте модуль на рейку NS 35/7,5 с фиксацией согласно инструкции, подключайте два проводника линии к соответствующим клеммам, а PE — к выделенному зажиму PE. Старайтесь минимизировать длину всех соединений и соблюдать правильную маркировку. Перед вводом в эксплуатацию выполните проверку непрерывности цепей и отсутствие коротких замыканий.

Phoenix Contact TT-2-PE-24DC (арт. 2838186) обеспечивает базовую и надежную защиту сигнальных линий 24 В DC от импульсных перенапряжений в компактном форм-факторе, облегчая соблюдение требований электромагнитной совместимости и продлевая ресурс подключенного оборудования.
