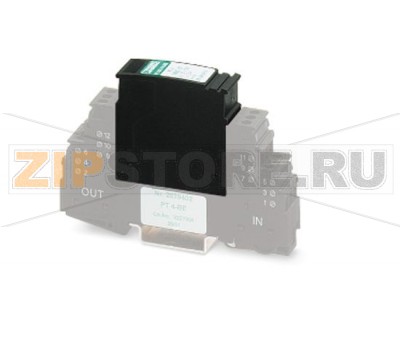

Защитный штекер РТ Phoenix Contact PT 4- 5DC-ST

Описание товара

• Схема защиты: 4‑проводная сигнальная цепь без потенциала земли
• Номинальное напряжение: 5 В постоянного тока
• Минимальный заказ: 10 шт.
• Упаковка: 10 шт.

Защитный штекер PT 4-5DC-ST (арт. 2839211) предназначен для защиты низковольтных измерительных и управляющих линий от импульсных перенапряжений, наводок и бросков тока в промышленных системах автоматизации, телеметрии и связи. Схема рассчитана на 4-проводную «плавающую» сигнальную цепь без привязки к земле, что позволяет эффективно экранировать пару проводников относительно друг друга и сохранять целостность сигнала при отсутствии общего потенциала. Конструкция штекера обеспечивает быстрое реагирование на импульсы и малое влияние на передаваемый сигнал на уровне 5 В DC.

Назначение и применение

PT 4-5DC-ST применяют для защиты аналоговых и цифровых цепей низкого уровня: датчиков положения и давления, интерфейсов телеметрии, модулей ввода-вывода, энкодеров и других устройств, где важны стабильность нулевого дрейфа и минимальные искажения формы сигнала. Плавающая схема защиты исключает паразитные токи утечки на землю и снижает риск ложных срабатываний при длинных линиях или разветвленной топологии.

Конструктивные особенности

Штекер является сменным защитным элементом, устанавливаемым в соответствующую базу серии PT. Плагинная конструкция упрощает сервис: при необходимости защиты можно заменить штекер без демонтажа кабельных подключений на клеммах основания. Многоступенчатая схема подавления перенапряжений сочетает высокую скорость срабатывания и низкую паразитную емкость, что особенно важно для точных измерений и быстродействующих сигналов.

Монтаж и эксплуатация

• Устанавливайте штекер в совместимую базу на DIN-рейке, соблюдая маркировку проводников и полярность цепи.
• Сохраняйте скрутку и экранирование пары до точки подключения, минимизируйте длину неэкранированных участков.
• Обеспечьте качественное выравнивание потенциалов в шкафу и корректную прокладку кабелей силовых/сигнальных линий.
• Перед заменой защитного штекера снимайте напряжение с защищаемой цепи.

Причины поломок

• Многократные или сверхмощные импульсы перенапряжения (грозовые наводки, коммутационные процессы), вызывающие деградацию ограничителей.
• Неправильный подбор номиналов к уровню сигнала (для 5 В цепей использование неподходящих значений).
• Ошибки монтажа: переполюсовка, плохие контакты, отсутствие экранирования, совместная прокладка с силовыми кабелями.
• Перегрев из-за высокой температуры окружающей среды или плотной компоновки без вентиляции.
• Механические повреждения при обслуживании или вибрациях.

Как понять, что запчасть вышла из строя

• Появление ошибок в каналах ввода-вывода: шумы, дрожание показаний, пропадание или «обрыв» сигнала.
• Снижение уровня или искажение формы сигнала при нагрузке, особенно на быстрых фронтах.
• Аномально высокая утечка или короткое замыкание между проводами защищаемой пары.
• Отсутствие улучшения помехоустойчивости после предполагаемого импульсного события, восстановление работы после замены штекера PT 4-5DC-ST.
• Отрицательные результаты при периодической проверке специализированным тестером производителя.

Рекомендации по уходу и профилактике

• Проводите визуальный осмотр и функциональную проверку каналов после грозовой активности или аварийных отключений.
• Организуйте регламентную проверку защитных штекеров с заданной периодичностью, держите комплект запасных модулей.
• Следите за температурным режимом и вентиляцией в шкафу, не перекрывайте вентиляционные зазоры.
• Поддерживайте надежное экранирование и заземление шкафа; избегайте параллельной прокладки с силовыми кабелями на длинных участках.
• Очищайте от пыли сухой мягкой щеткой, не применяйте агрессивные растворители и влажную чистку.

Выбор защитного штекера PT 4-5DC-ST (2839211) целесообразен, когда требуется надежная и сервисопригодная защита 4-проводной сигнальной линии без связи с землей при уровне 5 В DC. Плагинная конструкция ускоряет обслуживание и снижает простои, а корректный монтаж и регулярная профилактика обеспечивают длительную и предсказуемую работу системы.
