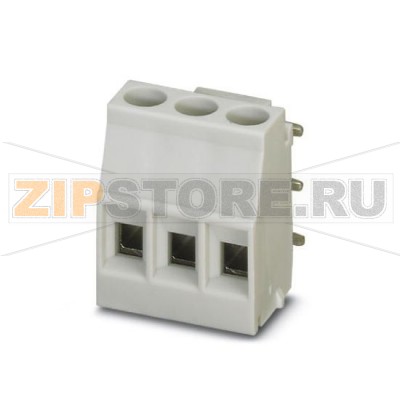

Клеммы для печатного монтажа Phoenix Contact MKDSO 2,5/ 3-R KMGY

Описание товара

• Номинальный ток: 24 А
• Номинальное напряжение: 320 В
• Размер шага: 5 мм
• Полюсов: 3
• Тип подключения: Винтовые зажимы
• Монтаж: пайка
• Направление подключения, проводник / печатная плата: 0°
• Цвет: светло-серый
• Изделие с боковым расположением выводов
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Клеммник для печатного монтажа Phoenix Contact MKDSO 2,5/ 3-R KMGY (арт. 2854092) — трехполюсное решение для надежного подключения проводников на плате с боковым вводом. Конструкция с винтовыми зажимами обеспечивает стабильный контакт и удобство обслуживания, а ориентация 0° по отношению к плате позволяет экономить место в корпусе и прокладывать проводники параллельно поверхности печатной платы. Серия MKDSO хорошо зарекомендовала себя в промышленной электронике, источниках питания, блоках управления и автоматики.

Боковое расположение выводов упрощает доступ к винтам при высокой плотности монтажа или при установке в закрытых корпусах. Секция на 3 полюса подходит для типичных цепей питания и сигнальных линий, а формат шага 5 мм обеспечивает совместимость с широко распространенными посадочными местами. Обозначение «2,5» указывает на применение с жилами до 2,5 мм² (в зависимости от типа проводника и применяемых наконечников).

Область применения

• Промышленная автоматика и управления.
• Силовые и слаботочные цепи на печатных платах.
• Источник питания, приводы, контроллеры, релейные модули.
• Приборостроение, шкафы управления, LED-драйверы и интерфейсные платы.

Монтаж и эксплуатация

Клеммник устанавливается пайкой на печатную плату. Для надежного крепления важно соблюдать рекомендуемые посадочные размеры, температурный режим пайки и чистоту контактных площадок. При подключении многожильных проводов рекомендуется использовать наконечники-гильзы (НШвИ) для стабилизации зажима и снижения рискa обрыва отдельных жил. Затягивать винты следует равномерно, без чрезмерного усилия, чтобы не повредить резьбу и корпус.

Типичные причины поломок

• Перетяжка винтов, приводящая к срыву резьбы или трещинам корпуса.
• Недотяжка зажима и вибрации, вызывающие рост переходного сопротивления и нагрев.
• Неправильная пайка (холодные соединения, перегрев), трещины в припое и отслоение площадок.
• Использование проводников сверх допустимого сечения или тока, перегрев и деградация пластика.
• Коррозия контактных элементов из-за влаги, агрессивных сред и остатков флюса.
• Механические нагрузки на клеммник или проводники (натяжение, изгиб), приводящие к микротрещинам.

Как понять, что запчасть вышла из строя

• Видимые дефекты: потемнение, следы оплавления, деформация, трещины корпуса.
• Ослабление прижима: проводник легко вынимается, винт «проворачивается» или не держит момент.
• Повышенный нагрев в зоне клеммы при рабочей нагрузке, заметный запах перегрева.
• Нестабильный контакт: периодические отказы, мерцание нагрузки, скачки напряжения под током.
• Электрические признаки: увеличенное падение напряжения на контакте, рост переходного сопротивления.
• Следы коррозии, окисления или остатки флюса, которые вызывают утечки и шумы.

Рекомендации по уходу и профилактике

• Соблюдать номинальные ток и напряжение, корректное сечение проводников.
• Использовать наконечники для многожильных проводов, выдерживать рекомендуемую длину зачистки.
• Контролировать момент затяжки и периодически проверять крепление в условиях вибраций и термоциклов.
• Пайка в соответствии с технологией: чистые площадки, корректная температура, удаление активных остатков флюса.
• Избегать механических усилий на проводники после монтажа; при необходимости разгружать кабель стяжками.
• Содержать узел в чистоте, не допускать попадания влаги и агрессивных сред; хранить в сухих условиях.
• При эксплуатации в пыльной среде проводить периодический осмотр и мягкую очистку без абразивов и агрессивных растворителей.

Поставка

Phoenix Contact MKDSO 2,5/ 3-R KMGY (2854092) поставляется партиями по 50 шт.; минимальный заказ — 50 шт. Упаковка защищает изделие от пыли и влаги при транспортировке и хранении. При серийном производстве рекомендуется заказывать с запасом для обеспечения равномерности партий и поддержания единой технологии монтажа.

Благодаря надежной винтовой фиксации, боковому вводу проводников и устойчивости к эксплуатационным нагрузкам данная клемма остается практичным выбором для печатных плат, где важны компактность, сервисопригодность и стабильность контакта.
