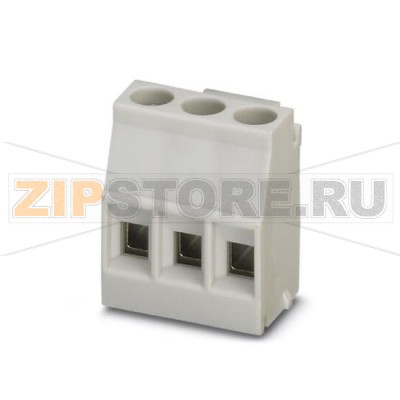

Клеммы для печатного монтажа Phoenix Contact MKDSO 2,5/ 3-L KMGY

Описание товара

• Номинальный ток: 24 А
• Номинальное напряжение: 320 В
• Размер шага: 5 мм
• Полюсов: 3
• Тип подключения: Винтовые зажимы
• Монтаж: пайка
• Направление подключения, проводник / печатная плата: 0°
• Цвет: светло-серый
• Изделие с боковым расположением выводов
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Клеммы для печатного монтажа Phoenix Contact MKDSO 2,5/ 3-L KMGY — это надежное решение для подключения проводников к печатным платам в промышленной и бытовой электронике. Конструкция с боковым расположением выводов упрощает компоновку узлов и обеспечивает удобный доступ к винтовым зажимам при плотной установке модулей. Изделие рассчитано на использование в источниках питания, контроллерах, модулях автоматики, системах освещения и другой аппаратуре, где необходимы стабильные электрические соединения и сервисопригодность.

Назначение и область применения

Клеммные колодки данной серии применяются для подключения силовых и сигнальных цепей на плате, когда требуется разъемное, но механически прочное соединение. Форм-фактор с шагом 5 мм совместим с типовыми печатными платами и обеспечивает достаточные изоляционные расстояния для широкого спектра напряжений в низковольтных установках.

Конструктивные особенности

Винтовые зажимы обеспечивают стабильный контакт при многократных перетяжках и техническом обслуживании. Боковой ввод проводника и прямое направление подключения относительно платы упрощают монтаж в корпусах с ограниченным пространством. Корпус из инженерного полимера устойчив к нагреву и большинству стандартных эксплуатационных факторов в шкафах управления и электронных блоках.

Монтаж и подключение

• Перед пайкой убедиться в правильной ориентации клемм на плате и соответствии посадочным местам.
• Соблюдать рекомендованный производителем профиль пайки и не превышать допустимое термовоздействие для предотвращения деформации корпуса и отслоения дорожек.
• При подключении проводов использовать корректную длину зачистки и надежно фиксировать жилу в зажиме без перерезания проволочек.
• Придерживаться рекомендуемого момента затяжки; не перетягивать винты, чтобы не повредить резьбу и не деформировать контакт.
• Обеспечить разгрузку кабеля от натяжения и вибраций (хомуты, направляющие), чтобы снизить нагрузку на пайку и зажим.

Типичные причины неисправностей

• Недостаточная или избыточная затяжка винтов, приводящая к повышенному переходному сопротивлению либо механическому повреждению резьбы и контактов.
• Перегрев из-за превышения токовой нагрузки или плохого контакта, вызывающий потемнение корпуса, усадку изоляции и деградацию припоя.
• Вибрации и механические нагрузки, приводящие к микротрещинам в паяных соединениях и ослаблению зажима.
• Коррозия контактов вследствие повышенной влажности, конденсата или агрессивных сред.
• Ошибки монтажа: неверная длина зачистки, попадание изоляции в зону зажима, попадание флюса и загрязнений в контактную область.

Как понять, что запчасть вышла из строя

• Локальный нагрев, запах перегрева, потемнение или изменение цвета корпуса вокруг клемм.
• Периодические обрывы, нестабильные показания или шумы в линии при внешне целой проводке.
• Ослабленные винты, невозможность надежно затянуть проводник, срыв резьбы.
• Видимые трещины корпуса, сколы, деформация после термоциклов.
• Окисление, налет на металлических частях, следы подтеков флюса или загрязнений.
• Отслоение площадок и дорожек на плате вокруг выводов, трещины в паяных швах.

Рекомендации по уходу и эксплуатации

• Периодически контролировать момент затяжки зажимов и состояние паяных соединений в рамках регламентного ТО.
• Проводить визуальный осмотр на предмет перегрева, трещин и коррозии; при необходимости очищать контакты специализированными средствами, исключая агрессивные растворители.
• Соблюдать токовые и температурные режимы, соответствующие проектным данным; не допускать длительной работы на предельных значениях.
• Обеспечить достаточную вентиляцию в корпусе и исключить длительное воздействие влаги и конденсата.
• При замене использовать совместимую колодку той же серии и посадочного ряда; после установки проводить тестирование на отсутствие нагрева и стабильность контакта под нагрузкой.

Phoenix Contact MKDSO 2,5/ 3-L KMGY — практичный выбор для печатных плат, где важны стабильность контакта, удобство обслуживания и аккуратная компоновка. Грамотный монтаж и плановое обслуживание существенно продлевают срок службы соединения и всей системы в целом.
