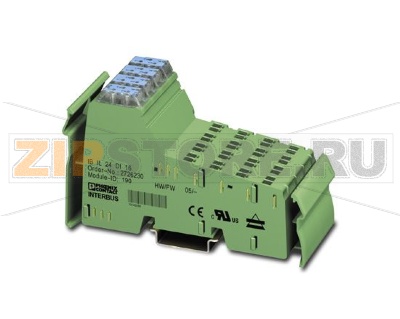

Клеммный модуль цифрового ввода Inline Phoenix Contact IB IL 24 DI 16 - снят с производства, подобран аналог Клемма Inline - IB IL 24 DI 16-PAC 2861250

Описание товара

Без принадлежностей, 16 входов, 24 В постоян. тока, 2-, 3-проводная схема подключения.
Минимальный заказ: 1 шт.
Упаковка: 1 шт.

Клеммный модуль цифрового ввода Phoenix Contact IB IL 24 DI 16-PAC (арт. 2861250) — актуальная замена снятой с производства позиции 2726230 (IB IL 24 DI 16). Модуль предназначен для построения распределенных систем ввода/вывода в составе платформы Inline и обеспечивает прием дискретных сигналов 24 В DC от датчиков, кнопок и конечных выключателей. Поддерживаются 2- и 3-проводные схемы, что упрощает подключение как сухих контактов, так и активных датчиков PNP уровня. Решение подходит для модернизации существующих станций Inline без переработки архитектуры.

Назначение и область применения

Модуль используется для сбора дискретных сигналов в шкафах автоматизации, на производственных линиях, конвейерах, упаковочном и технологическом оборудовании. В составе станции Inline подключается к соответствующему шинному адаптеру/базовому модулю и передает состояние 16 каналов контроллеру ПЛК. Применение удобно при ограниченном пространстве и необходимости высокой плотности ввода.

Совместимость и замена снятой модели

Позиция 2726230 снята с производства. В качестве аналога рекомендуется IB IL 24 DI 16-PAC 2861250. При замене сохраняются основные функции, логическая адресация и принципы диагностики в системе Inline. Перед внедрением целесообразно проверить версию проекта ПЛК и соответствие параметров станции, выполнить резервное копирование конфигурации и, при необходимости, перераспределить адреса входных байт.

Монтаж и подключение

Монтаж выполняется на DIN-рейку в составе станции Inline. Подключение датчиков производится по 2- или 3-проводной схеме с использованием общих клемм для питания 24 В DC и «0V». Рекомендуется аккуратно разводить проводники сигналов и питания, соблюдать маркировку каналов и проверять надежность зажима проводов. После установки необходимо провести проверку индикации каналов и сверку показаний в диагностике ПЛК.

Как понять, что модуль или каналы вышли из строя

• Отсутствует индикация питания/состояния каналов при наличии напряжения 24 В и корректной работы соседних модулей.
• Каналы «зависают» в одном состоянии: в ПЛК постоянно 0 или 1 независимо от входного сигнала.
• Срабатывание с задержками или пропуски импульсов при исправных датчиках и нормальном напряжении.
• Общая ошибка станции/секции ввода, фиксируемая в диагностике контроллера или на шинном адаптере.
• Непропорциональный нагрев корпуса, следы перегрева, запах, механические повреждения корпуса/клемм.

Базовая проверка: замерить мультиметром наличие 24 В на клеммах питания, проверить наличие сигнала на входной клемме канала, поменять местами подозрительный канал с заведомо исправным, временно подключить эталонный датчик или сухой контакт. При сохранении симптома вероятен аппаратный отказ модуля.

Типичные причины неисправностей

• Перенапряжение и импульсные помехи от индуктивных нагрузок при отсутствии защиты (диоды, RC-цепочки, варисторы).
• Ошибки подключения: перепутанные полярности, короткие замыкания на «0V» или «+24V», общий провод не подведен к датчикам.
• Превышение допустимых токов в цепях питания датчиков или перегрев из-за высокой температуры окружающей среды.
• Низкое качество контакта в клеммах, ослабление зажима, вибрации, механические нагрузки на проводники.
• Загрязнение, пыль, конденсат, коррозия в условиях повышенной влажности без соответствующей защиты шкафа.
• Электростатические разряды при обслуживании без соблюдения ESD-мероприятий.

Рекомендации по уходу и эксплуатации

• Периодически проверять надежность клеммных соединений и отсутствие следов перегрева или механических дефектов.
• Поддерживать чистоту внутри шкафа, использовать фильтры/вентиляцию, не допускать конденсата и агрессивных сред.
• Соблюдать температурный режим и зазоры для естественного отвода тепла.
• Применять защиту от перенапряжений и корректные цепи демпфирования для индуктивных нагрузок.
• Разделять силовую и сигнальную проводку, обеспечивать качественное заземление и экранирование при необходимости.
• Периодически проводить функциональные тесты каналов в среде ПЛК, вести журнал обслуживания.
• Хранить и монтировать модуль с соблюдением ESD-требований, держать запасной модуль для сокращения простоя.

IB IL 24 DI 16-PAC 2861250 обеспечивает надежный прием дискретных сигналов в системах Phoenix Contact Inline и может использоваться как прямой аналог для замены устаревшей позиции 2726230 при модернизации или ремонте оборудования.
