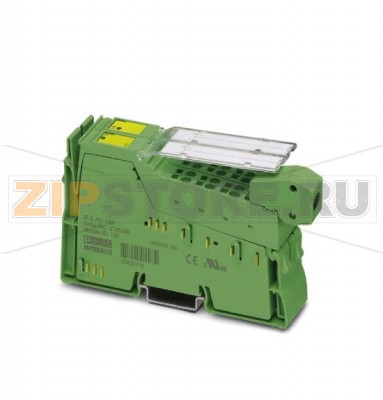

Клеммный модуль аналогового вывода Inline Phoenix Contact IB IL AO 1/SF-PAC

Описание товара

Комплектация и условия поставки

• В комплекте с принадлежностями: соединительный штекер и держатель для маркировки
• 1 выход, диапазоны: 0–20 мА, 4–20 мА, 0–10 В
• 2‑проводная схема подключения
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Описание

Клеммный модуль аналогового вывода 2861315 Phoenix Contact IB IL AO 1/SF-PAC предназначен для формирования аналоговых сигналов в системах автоматизации семейства Inline. Устройство обеспечивает один настраиваемый выход и позволяет выдавать токовые и напряженческие уставки для управления исполнительными механизмами, регуляторами, преобразователями частоты, позиционерами, а также для задания опорных сигналов в измерительных цепях. Конструкция модуля рассчитана на монтаж на стандартной Inline-станции, что упрощает расширение существующих шкафных решений без существенной переработки проекта.

Назначение и применение

IB IL AO 1/SF-PAC используют для задания аналоговых уставок 0–10 В или 0/4–20 мА в контуре управления: подача команд на клапаны и заслонки, регулировка скорости приводов, управление технологическими параметрами (давление, температура, уровень) через ПИД-регуляторы в ПЛК. Модуль подходит для модернизации существующих линий и внедрения новых точек аналогового управления в распределенных системах ввода/вывода.

Монтаж и подключение

Модуль устанавливается в ряд Inline на соответствующую базу и фиксируется штатными защелками. Подключение нагрузки выполняется к выходным клеммам по 2‑проводной схеме с учетом выбранного диапазона (ток или напряжение). Рекомендуется использовать экранированные кабели для аналоговых линий, правильное заземление экрана и разведение силовых и сигнальных трасс для минимизации помех.

Причины возможных поломок

• Неправильная коммутация: перепутанные полярности, короткое замыкание на выходе, подключение нагрузки вне допустимого диапазона.
• Перенапряжения и импульсные наводки по сети питания, отсутствующая защита от грозовых и коммутационных импульсов.
• Статическое электричество и отсутствие мер ESD при монтаже и обслуживании.
• Перегрев из‑за недостаточной вентиляции в шкафу, скопление пыли, высокая влажность или конденсат.
• Механические воздействия: вибрация, удары, повреждение соединительного штекера или клемм.

Как понять, что запчасть вышла из строя

• Заданный в ПЛК аналоговый сигнал не приводит к изменению на выходе, значение “застывает” на нуле, на максимуме или вне ожидаемого диапазона.
• Нестабильный, “шумный” выход, заметный дрейф при постоянной уставке.
• Перегрев корпуса, запах перегрева, следы обугливания на клеммах или штекере.
• Диагностические индикации на модуле/станции сообщают об ошибке канала или группы.
• Испытание мультиметром под тестовой нагрузкой показывает отсутствие соответствия уставке (например, при 50% сигнала ток не близок к 12 мА или напряжение не около 5 В).

Рекомендации по уходу и эксплуатации

• Периодически проверять состояние клемм и соединительного штекера, подтягивать соединения при необходимости.
• Поддерживать чистоту в шкафу: удалять пыль, обеспечивать свободную циркуляцию воздуха и температурный режим согласно проекту.
• Использовать экранированные кабели и корректную схему заземления; разделять силовые и сигнальные трассы.
• Перед переключением диапазонов и обслуживанием отключать питание станции; соблюдать ESD‑процедуры.
• Периодически выполнять контрольные измерения под нагрузкой и сверять фактические значения с уставками ПЛК.
• Применять внешние средства защиты от перенапряжений, если линия подвержена импульсным помехам.
• Хранить запасной модуль в оригинальной упаковке, в сухом помещении; не допускать попадания влаги и конденсата.

Модуль 2861315 Phoenix Contact IB IL AO 1/SF-PAC — практичное решение для расширения аналоговых выходов в системе Inline. Соблюдение требований к монтажу, защите от помех и регулярный профилактический осмотр существенно повышают надежность работы и снижают риск выхода из строя.
