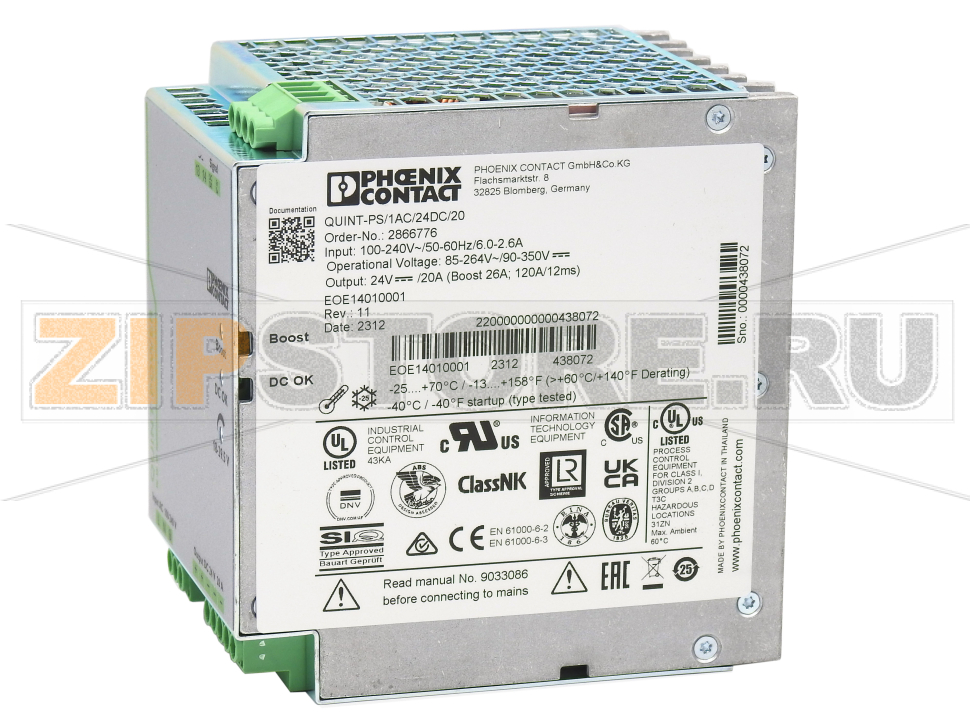

Блок питания QUINT для установки на монтажную рейку Phoenix Contact QUINT-PS/1AC/24DC/20

Name: Блок питания QUINT для установки на монтажную рейку Phoenix Contact QUINT-PS/1AC/24DC/20
Brand: Phoenix Contact
SKU: 2866776

Каталожный номер 2866776

Блок питания QUINT для установки на монтажную рейку Phoenix Contact QUINT-PS/1AC/24DC/20 вход: первичный такт, 1-фазный, выход: 24 В пост. тока / 20 A, со встроенной технологией SFB (Selective Fuse Breaking Technology), включая смонтированный универсальный адаптер для несущей рейки UTA 107.Минимальный заказ: 1 шт.Упаковка: 1 шт.

Блок питания QUINT для установки на монтажную рейку Phoenix Contact QUINT-PS/1AC/24DC/20 - Блок питания QUINT для установки на монтажную рейку Phoenix Contact QUINT-PS/1AC/24DC/20

Розничная цена

525 EUR с НДС

array(34) { ["id"]=> string(5) "63482" ["product_id"]=> string(6) "105711" ["id_1c"]=> NULL ["sku"]=> string(7) "2866776" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> string(1) "0" ["price"]=> float(51815) ["primary_price"]=> string(9) "545.40469" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(1) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(51815) ["unconverted_price"]=> float(525) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(51815) ["original_compare_price"]=> float(0) ["features"]=> array(12) { ["foto_aktualnoe"]=> object(shopBooleanValue)#1148 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["tip_zapchasti"]=> array(2) { [43659]=> string(23) "Блок питания" [43660]=> string(31) "Источник питания" } ["vkhodnoe_napryazhenie"]=> object(shopRangeValue)#1155 (6) { ["begin":"shopRangeValue":private]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(3) "485" ["value":"shopDimensionValue":private]=> string(3) "100" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } ["end":"shopRangeValue":private]=> object(shopDimensionValue)#1158 (10) { ["id":"shopDimensionValue":private]=> string(3) "485" ["value":"shopDimensionValue":private]=> string(3) "240" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } ["unit":"shopRangeValue":private]=> string(1) "V" ["type":"shopRangeValue":private]=> string(12) "napryazhenie" ["begin_base_unit":"shopRangeValue":private]=> string(3) "100" ["end_base_unit":"shopRangeValue":private]=> string(3) "240" } ["vykhodnoy_tok"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(5) "13103" ["value":"shopDimensionValue":private]=> string(2) "20" ["unit":"shopDimensionValue":private]=> string(1) "A" ["type":"shopDimensionValue":private]=> string(8) "amperage" ["units":"shopDimensionValue":private]=> array(4) { ["mA"]=> array(3) { ["value"]=> string(2) "mA" ["title"]=> string(4) "мА" ["description"]=> NULL } ["A"]=> array(3) { ["value"]=> string(1) "A" ["title"]=> string(2) "А" ["description"]=> NULL } ["KA"]=> array(3) { ["value"]=> string(2) "KA" ["title"]=> string(4) "кА" ["description"]=> NULL } ["MA"]=> array(3) { ["value"]=> string(2) "MA" ["title"]=> string(4) "МА" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "20" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "А" ["format":"shopDimensionValue":private]=> bool(false) } ["brend"]=> array(1) { [1716]=> string(15) "Phoenix Contact" } ["dlina1"]=> object(shopDimensionValue)#1150 (10) { ["id":"shopDimensionValue":private]=> string(5) "11840" ["value":"shopDimensionValue":private]=> string(3) "125" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.125" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["klass_zashchity"]=> string(4) "IP20" ["material_korpusa"]=> string(12) "Металл" ["rabochiy_diapazon_temperatur"]=> object(shopRangeValue)#1156 (6) { ["begin":"shopRangeValue":private]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(3) "501" ["value":"shopDimensionValue":private]=> string(3) "-25" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["end":"shopRangeValue":private]=> object(shopDimensionValue)#1161 (10) { ["id":"shopDimensionValue":private]=> string(3) "501" ["value":"shopDimensionValue":private]=> string(2) "70" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["unit":"shopRangeValue":private]=> string(3) "°C" ["type":"shopRangeValue":private]=> string(11) "temperature" ["begin_base_unit":"shopRangeValue":private]=> string(3) "-25" ["end_base_unit":"shopRangeValue":private]=> string(2) "70" } ["shirina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(5) "12174" ["value":"shopDimensionValue":private]=> string(2) "90" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.09" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1149 (10) { ["id":"shopDimensionValue":private]=> string(5) "12081" ["value":"shopDimensionValue":private]=> string(3) "130" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.13" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["weight"]=> object(shopDimensionValue)#1154 (10) { ["id":"shopDimensionValue":private]=> string(5) "13104" ["value":"shopDimensionValue":private]=> string(4) "1608" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "1.608" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 51 815 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 1 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Блок питания QUINT-PS/1AC/24DC/20 от Phoenix Contact — это надежный промышленный источник питания, предназначенный для монтажа на DIN-рейку. Он преобразует переменное напряжение сети в стабильное постоянное напряжение 24 В DC с током до 20 А (мощность 480 Вт). Эта запчасть широко используется в системах автоматизации, машиностроении, энергетике и других отраслях, где требуется бесперебойное питание для контроллеров, датчиков, приводов и другого оборудования.

Модель из серии QUINT POWER отличается высокой эффективностью (до 93%), защитой от перегрузок, коротких замыканий и перегрева. Благодаря технологии SFB (Selective Fuse Breaking) блок может кратковременно выдавать ток до 6-кратного номинала для срабатывания автоматических выключателей. Дополнительные функции включают динамический буфер мощности (Power Boost до 150% на 5 секунд), индикацию состояния (LED-индикаторы) и возможность мониторинга через сигнальный контакт.

Преимущества:

Широкий диапазон входного напряжения (85–264 В AC), что позволяет работать в сетях разных стран.
Компактный дизайн для легкой интеграции в шкафы управления.
Долгий срок службы (MTBF > 1 000 000 часов при 40°C).
Сертификация: UL, CE, EAC и другие, обеспечивающая соответствие международным стандартам безопасности.

Эта запчасть идеально подходит для замены в существующих системах Phoenix Contact или аналогичных. Купить блок питания QUINT-PS/1AC/24DC/20 можно в нашем онлайн-магазине с доставкой по России. Цена — от 15 000 руб. (уточняйте актуальную стоимость). Доступны аналоги от других производителей, если требуется бюджетный вариант.

(Информация дополнена на основе официальных данных с сайта Phoenix Contact и технических спецификаций модели. Изображения предоставлены для иллюстрации: фронтальный вид с маркировкой и боковой вид с индикаторами.)

Технические характеристики

Вход: 1-фазный AC, 85–264 В (номинал 100–240 В), 47–63 Гц.
Выход: 24 В DC (регулируемый 18–29,5 В), 20 А (480 Вт).
Эффективность: >93% при полной нагрузке.
Защита: От перегрузки, короткого замыкания, перегрева, перепадов напряжения.
Температурный диапазон: -25°C до +70°C (снижение мощности выше +60°C).
Габариты: 130 x 50 x 130 мм (Ш x В x Г).
Вес: Около 1,3 кг.
Монтаж: На DIN-рейку (35 мм).
Дополнительно: Сигнальный выход (DC OK), активный мониторинг, технология SFB для избирательного отключения.

Как понять, что блок питания вышел из строя и требует замены?

Блок питания QUINT-PS/1AC/24DC/20 оснащен встроенной диагностикой. Вот основные признаки неисправности:

Отсутствие выходного напряжения: Устройства, подключенные к блоку, не работают, хотя входное питание подается. Проверьте мультиметром: на выходе должно быть 24 В DC. Если напряжение отсутствует или нестабильно (колеблется более чем на 5%), блок, вероятно, вышел из строя.
Индикация ошибок: LED-индикатор "DC OK" не горит или мигает красным (в зависимости от модели). Сигнальный контакт может указывать на перегрузку или перегрев.
Перегрев или необычный шум: Блок становится горячим (более 70°C), вентилятор (если есть) работает шумно или не вращается. Это может быть признаком повреждения компонентов, таких как конденсаторы или трансформаторы.
Запах гари или видимые повреждения: Появление дыма, запаха плавленой пластмассы или видимых следов оплавления/вздутия компонентов на плате — немедленный сигнал к замене.
Частые срабатывания защиты: Блок периодически отключается при нормальной нагрузке, что указывает на внутреннюю неисправность (например, износ электролитических конденсаторов после 5–10 лет эксплуатации).
Проверка в системе: Если другие компоненты системы работают корректно при альтернативном питании, проблема именно в блоке.

Перед заменой отключите питание, проверьте входные/выходные соединения и используйте диагностическое оборудование (осциллограф или тестер). Если вы не специалист, обратитесь к сервисному центру Phoenix Contact. Замена рекомендуется каждые 10–15 лет в зависимости от условий эксплуатации.

Советы по чистке и уходу

Правильный уход продлевает срок службы блока питания и предотвращает преждевременные поломки. Вот рекомендации:

Регулярная очистка: Очищайте от пыли и грязи каждые 6–12 месяцев, в зависимости от среды (в пыльных помещениях — чаще). Используйте сжатый воздух или мягкую кисть для удаления пыли с вентиляционных отверстий и радиатора. Избегайте воды или агрессивных чистящих средств — они могут повредить электронику.
Проверка соединений: Периодически осматривайте клеммы и кабели на предмет окисления или ослабления. Затягивайте винты, если нужно, но не переусердствуйте (момент 0,5–0,8 Нм).
Условия эксплуатации: Устанавливайте в сухом, вентилируемом шкафу с температурой не выше +40°C для оптимальной работы. Избегайте прямого солнца, влаги и вибраций. Обеспечьте зазор не менее 10 см вокруг для охлаждения.
Профилактика: Мониторьте нагрузку — не превышайте 80% от номинала для долгосрочной работы. Используйте UPS для защиты от скачков напряжения. В случае длительного простоя храните в сухом месте при комнатной температуре.
Безопасность: Не разбирайте блок самостоятельно — это может аннулировать гарантию и привести к травмам.

Входные данные

Режим AC
Диапазон номинальных напряжений на входе	100 В AC ... 240 В AC
Диапазон входных напряжений	100 В AC ... 240 В AC -15 % ... +10 %
Оbniżenie parametrów znamionowych I_{Stat. Boost}	< 100 В AC (1 %/B)
Диапазон входных напряжений AC	85 В AC ... 264 В AC
Диапазон входных напряжений постоянного тока	90 В DC ... 350 В DC
Макс. электрическая прочность	300 В AC
Стандартное сетевое напряжение	120 В AC
Стандартное сетевое напряжение	230 В AC
Тип напряжения питания	Перем. ток
Импульс пускового тока	< 20 A
Интеграл импульса тока при включении (I²t)	< 3,2 A²c
Ограничение импульсного тока включения	20 A
Диапазон частот AC	45 Гц ... 65 Гц
Диапазон частот DC	0 Гц
Время автономной работы	> 32 мс (120 В AC)
Время автономной работы	> 32 мс (230 В AC)
Потребляемый ток	7 A (100 В AC)
	5,8 A (120 В AC)
	3 A (230 В AC)
	3,1 A (240 В AC)
Номинальная потребляемая мощность	569 ВА
Защитная схема	Защита от перенапряжений при переходных процессах; Варистор
Коэффициент мощности (cos phi)	0,89
Время включения, типовое	< 0,6 c
Входной предохранитель	12 A (инертного типа, внутренний)
Допустимый входной предохранитель	B10 B16 Перем. ток:
Допустимый предохранитель пост. тока	Пост. ток: тока подключите подходящий предохр-ль
Выбор подходящего предохранителя для защиты на входе	10 A ... 16 A (Характеристика B, C, D, K)
Ток утечки на PE	< 3,5 мА
Режим DC
Диапазон номинальных напряжений на входе	110 В DC ... 250 В DC
Диапазон входных напряжений	110 В DC ... 250 В DC -18 % ... +40 %
Оbniżenie parametrów znamionowych I_{Stat. Boost}	< 110 В DC (1 %/B)
Потребляемый ток	6,3 A (110 В DC)
Потребляемый ток	2,8 A (220 В DC)

Выходные данные

КПД	тип. 92 % (120 В AC)
КПД	тип. 92,7 % (230 В AC)
Выходная характеристика	U/I
Номинальное напряжение	24 В DC ±1 %
Диапазон настройки выходного напряжения (U_Set)	18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (I_N)	20 A
POWER BOOST (I_Boost)	26 A (-25 °C ... 40 °C, в непрерывном режиме, U_OUT = 24 В DC)
Статичный Boost (I_Stat.Boost)	26 A
Selective Fuse Breaking (I_SFB)	120 A (12 мс)
Электромагнитный расцепитель	B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6
Oграничение рабочих характеристик	60 °C ... 70 °C (2,5 %/K)
Устойчивость к обратной связи	≤ 35 В DC
Защита от перенапряжения на выходе (OVP)	≤ 35 В DC
Рассогласование	< 1 % (статическое изменение нагрузки 10 % ... 90 %)
	< 2 % (динамическое изменение нагрузки 10 % ... 90 %)
	< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 30 мB_(ДА) (при номинальном значении)
Защищен от короткого замыкания	да
Выходная мощность	480 Вт
Выходная мощность	624 Вт
Рассеиваемая мощность, без нагрузки, макс.	8 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	40 Вт
Время нарастания	< 0,1 c (U_вых (10 % ... 90 %))
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	да
Сигнал: при нормальном постоянном напряжении, активный
Описание выходов	U_вых > 0,9 x U_н: Максимальный сигнал
Диапазон напряжений переключения	18 В DC ... 24 В DC
Максимальный пусковой ток	≤ 20 мА (защищен от коротких замыканий)
Ток длительной нагрузки	≤ 20 мА
Сигнал: при нормальном постоянном напряжении, сухой
Описание выходов	Релейный контакт, U_вых > 0,9 x U_н: контакт замкнут
Максимальное напряжение переключения	30 В AC
Максимальное напряжение переключения	24 В DC
Максимальный пусковой ток	0,5 A
Максимальный пусковой ток	1 A
Ток длительной нагрузки	≤ 1 A
Сигнал: POWER BOOST, активн.
Описание выходов	I_OUT < I_N: максимальный сигнал
Диапазон напряжений переключения	18 В DC ... 24 В DC
Выходное напряжение	+ 24 В DC
Максимальный пусковой ток	20 мА (защищен от коротких замыканий)
Ток длительной нагрузки	≤ 20 мА

Характеристики клемм

Вход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение провода AWG мин.	18
Сечение провода AWG макс.	10
Длина снятия изоляции	7 мм
Резьба винтов	M4
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Выход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение провода AWG мин.	12
Сечение провода AWG макс.	10
Длина снятия изоляции	7 мм
Резьба винтов	M4
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Сигнал
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение провода AWG мин.	18
Сечение провода AWG макс.	10
Резьба винтов	M4
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Сигнализация

Виды подачи сигнала	СИД
	активный коммутационный выход
	Релейный контакт
Сигнальный выход: при нормальном постоянном напряжении, активный
Индикатор состояния	U_OUT > 0,9 x U_N: светодиод "DC OK" зеленого цвета
Указание по индикации состояния	U_OUT < 0,9 x U_N: светодиод "DC OK" мигает
Указание по индикации состояния	I_OUT < I_N: светодиод горит
Сигнальный выход: при нормальном постоянном напряжении, сухой
Индикатор состояния	U_OUT > 0,9 x U_N: светодиод "DC OK" зеленого цвета
Указание по индикации состояния	U_OUT < 0,9 x U_N: светодиод "DC OK" мигает
Сигнальный выход: POWER BOOST, активн.
Индикатор состояния	I_OUT > I_N: светодиод "BOOST", желтого цвета

Электрические характеристики

Количество фаз	1,00
Напряжения изоляции на входе / выходе	4 кВ AC (Типовое исп.)
Напряжения изоляции на входе / выходе	2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE	500 В DC (Выборочное исп.)
Напряжения изоляции, вход/PE	3,5 кВ AC (Типовое исп.)
Напряжения изоляции, вход/PE	2 кВ AC (Выборочное исп.)

Характеристики изделий

Тип изделия	Источник питания
Серия изделий	QUINT POWER
MTBF (IEC 61709, SN 29500)	> 900000 ч (25 °C)
	> 520000 ч (40 °C)
	> 235000 ч (60 °C)
Изоляционные характеристики
Степень защиты	I
Степень загрязнения	2

Размеры

Ширина	90 мм
Высота	130 мм
Глубина	125 мм
Установочный размер
Монтажное расстояние справа/слева	5 мм / 5 мм
Монтажное расстояние сверху/снизу	50 мм / 50 мм
Альтернативный способ монтажа
Ширина	122 мм
Высота	130 мм
Глубина	93 мм

Монтаж

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	присоединяемый P_N ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый P_N <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие	нет

Спецификации материала

Материал корпуса	Металл
Исполнение крышки	Оцинкованная листовая сталь, без хрома(VI)
Исполнение бокового элемента	Алюминий

Экологические условия и условия эксплуатации

Условия окружающей среды
Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Температура окружающей среды (протестировано по типу запуска)	-40 °C
Рабочая высота	≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Климатический класс	3K22 (согласно EN 60721-3-3)
Макс. допустимая отн. влажность воздуха (при эксплуатации)	≤ 95 % (при 25 °C, без выпадения конденсата)
Ударопрочность	18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации)	< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
Вибрация (при эксплуатации)	15 Гц ... 150 Гц, 2,3r, 90 мин.
Temp Code	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

Стандарты и предписания

Применение в железнодорожной отрасли	EN 50121-4
Применение в железнодорожной отрасли	EN 50121-3-2
HART FSK Physical Layer Test Specification Compliance	Выходное напряжение U_Out соответственно
Стандарт - требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Стандарт - электробезопасность	IEC 61010-2-201 (SELV)
Стандарт - безопасность работы устройств	BG (Тип проверен)
Норма - Медицинский допуск	МЭК 60601-1, 2 x MOOP
Стандарт - безопасные малые напряжения	IEC 61010-1 (SELV)
Стандарт - безопасные малые напряжения	МЭК 61010-2-201 (PELV)
Стандарт - безопасная изоляция	IEC 61010-2-201
Стандарт: Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования	МЭК 61010-1
Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания	Сертификат соответствия SEMI F47-0706
Категория перенапряжения
EN 61010-1	II (≤ 5000 м)
EN 62477-1	III (≤ 2000 м)
EN 61558-2-16	II (≤ 4000 м)

Допуски

CSA	CAN/CSA-C22.2 № 60950-1-07
CSA	CSA-C22.2 № 107.1-01
Разрешение на применение в судостроении	DNV GL (EMC B, с предварительно включенным фильтром), ABS, LR, RINA, NK, BV
SIQ	BG (тип одобрен)
Сертификация UL	UL Listed UL 508
	UL/C-UL, одобренный UL 60950-1
	UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)

Данные по ЭМС

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2014/35/ЕС
Требования по ЭМС к степени эмиссии помех	EN 61000-6-3
Требования по ЭМС к степени эмиссии помех	EN 61000-6-4
Требования по ЭМС к помехозащищенности	EN 61000-6-1
Требования по ЭМС к помехозащищенности	EN 61000-6-2
Излучение помех	EN 55011 (EN 55022)
Разряд статического электричества
Стандарты / нормативные документы	EN 61000-4-2
Разряд статического электричества
Разряд между контактами	8 кВ (Уровень контроля 4)
Воздушный разряд	15 кВ (Уровень контроля 4)
Примечания	Критерий A
Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Электромагнитное высокочастотное поле
Диапазон частот	80 МГц ... 1 ГГц
Напряженность проверочного поля	20 В/м (Уровень контроля 3)
Диапазон частот	1 ГГц ... 2 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Диапазон частот	2 ГГц ... 3 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Примечания	Критерий A
Быстрые переходные процессы (всплески)
Стандарты / нормативные документы	EN 61000-4-4
Быстрые переходные процессы (всплески)
Вход	4 кВ (Уровень контроля 4 - асимметричный)
Выход	2 кВ (Уровень контроля 3 - асимметричный)
Сигнал	2 кВ (Уровень контроля 4 - асимметричный)
Примечания	Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение)
Стандарты / нормативные документы	EN 61000-4-5
Нагрузка при ударном напряжении (импульсное перенапряжение)
Вход	1 кВ (Уровень контроля 2 - симметричный)
Вход	2 кВ (Уровень контроля 3 - асимметричный)
Выход	0,5 кВ (Уровень контроля 1 - симметричный)
Выход	0,5 кВ (Уровень контроля 1 - асимметричный)
Сигнал	1 кВ (Уровень контроля 2 - асимметричный)
Примечания	Критерий B
Влияние помех по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Влияние помех по цепи питания
E/A/S	асимметричный
Диапазон частот	0,15 МГц ... 80 МГц
Примечания	Критерий A
Напряжение	10 В (Уровень контроля 3)
Излучение помех
Стандарты / нормативные документы	EN 61000-6-3
Напряжение радиопомех согл. EN 55011	EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Излучение радиопомех согл. EN 55011	EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Критерии
Критерий А	Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B	Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Коммерческие данные

Номер артикула	2866776
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	CMPQ13
Страница каталога	Стр. 159 (C-6-2015)
GTIN	4046356113557
Вес/шт. (с упаковкой)	2 190 g
Вес/шт. (без упаковки)	1 608 g
Номер таможенного тарифа	85044095
Страна происхождения	TH

Классификация

ECLASS-11.0	27040701
ECLASS-12.0	27040701
ECLASS-13.0	27040701

ETIM 9.0

EC002540

UNSPSC 21.0

39121000

Соответствие экологическим требованиям

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	28e0effb-0c7a-483b-a45b-1260d63e337e
EF3.0 Изменение климата
CO2e кг	58,942 кг CO2e

Характеристики

Фото актуальное	Да
Тип запчасти	Блок питания Источник питания
Входное напряжение	100 — 240 В
Выходной ток	20 А
Производитель	Phoenix Contact
Длина	125 мм
Материал корпуса	Металл
Рабочий диапазон температур	-25 — 70 °C
Ширина	90 мм
Класс защиты	IP20
Высота	130 мм
Вес	1608 г

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Блок питания QUINT для установки на монтажную рейку Phoenix Contact QUINT-PS/1AC/24DC/20.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Блок питания QUINT для установки на монтажную рейку Phoenix Contact QUINT-PS/1AC/24DC/20 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
