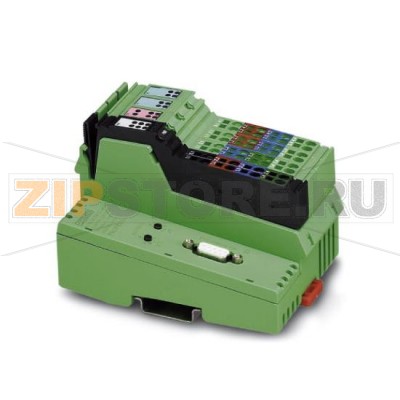

Устройство сопряжения с шиной Modbus/RTU(ASCII) Phoenix Contact IL MOD BK DI8 DO4-PAC

Описание товара

8 входов, 24 В постоян. тока, 4 выхода, 24 В постоян. тока, 500 мА, в комплекте со штекерами для подключения периферийных устройств.
Минимальный заказ: 1 шт.
Упаковка: 1 шт.

Устройство сопряжения Phoenix Contact IL MOD BK DI8 DO4-PAC (арт. 2878696) предназначено для построения компактных узлов ввода-вывода в сетях Modbus/RTU или Modbus/ASCII по интерфейсу RS‑485. Модуль совмещает функции ведущего узла Inline-станции и базового ввода-вывода: встроенные 8 дискретных входов 24 В DC и 4 дискретных выхода 24 В DC позволяют быстро подключать датчики и исполнительные механизмы без дополнительных модулей. Поставляется со штекерами для периферийных подключений, что упрощает монтаж и обслуживание.

IL MOD BK DI8 DO4-PAC применяется в шкафах управления и на объектах, где требуется надежная передача дискретных сигналов и простая интеграция в существующие системы PLC/SCADA. Поддержка Modbus/RTU и Modbus/ASCII обеспечивает совместимость с широким спектром контроллеров, а диагностические индикаторы помогают быстро локализовать неисправности по питанию, шине и состояниям входов/выходов.

Подключение и ввод в эксплуатацию

• Организация связи: двухпроводная линия RS‑485 (A/B) с экранированной витой парой; терминаторы 120 Ом на концах линии, корректная поляризация шины.
• Питание: 24 В DC с соблюдением полярности и допустимых токовых нагрузок; отдельная защита цепей выходов.
• Адресация и параметры: установка адреса узла и параметров порта (скорость, четность) согласно настройкам ведущего устройства.
• Проверка: считывание дискретных входов как Modbus Discrete Inputs и управление выходами как Coils; контроль по индикации на лицевой панели.

Типичные причины поломок

• Перегрузка выходов: превышение допустимого тока нагрузки или частые пусковые токи без внешней защиты.
• Индуктивные нагрузки без демпфирующих цепей: отсутствие диодов/RC-снабберов на катушках реле, клапанах, контакторах вызывает перенапряжения и деградацию ключей выхода.
• Ошибки монтажа: перепутанная полярность 24 В, короткие замыкания на клеммах, неверное подключение A/B на RS‑485.
• Помехи и перенапряжения: наводки с длинных линий, ударные импульсы от силового оборудования при недостаточной защите и экранировании.
• Нарушение условий эксплуатации: перегрев из‑за плотной установки без вентиляции, высокая влажность и конденсат, загрязнение и вибрации.
• Электростатические разряды при обслуживании без соблюдения мер ESD.

Как понять, что запчасть вышла из строя

• Нет связи по Modbus: постоянные таймауты опроса, отсутствие ответа на запросы при корректно настроенных параметрах линии.
• Аномальная индикация: индикатор ошибки шины или питания горит/мигает, при этом питание 24 В в норме.
• Входы не фиксируются: состояния на клеммах меняются, но в регистры/дискретные входы Modbus они не попадают; соответствующие светодиоды не реагируют.
• Выходы не коммутируют: команда записывается в Coil, но на клемме отсутствует напряжение/изменение состояния; возможен запах перегрева, потемнение корпуса в зоне выходных каскадов.
• Нестабильная работа: периодические перезапуски, пропадание связи при неизменной нагрузке и температуре.

Рекомендации по уходу и эксплуатации

• Соблюдать электрические пределы: не превышать токовую нагрузку выходов; для индуктивных нагрузок применять диоды свободного хода или RC-цепи.
• Питание и защита: использовать стабильный источник 24 В DC, устанавливать предохранители/автоматы на цепях питания и выходов, применять ограничители перенапряжений при длинных линиях.
• Кабельная инфраструктура: экранированные витые пары для RS‑485, заземление экрана с одной стороны, корректная топология «шина», терминаторы только на концах.
• Монтаж: обеспечивать вентиляционный зазор, избегать соседства с мощными силовыми преобразователями, периодически подтягивать клеммные соединения.
• Профилактика: регулярная продувка сухим воздухом, осмотр на предмет следов нагрева, окисления и механических повреждений; ведение журнала параметров и событий.
• Обслуживание: при работах соблюдать ESD‑меры; при сомнениях в исправности проверять модуль на заведомо исправной шине и блоке питания.
• Хранение: сухое место, температура согласно паспортным требованиям, защита от пыли и статического электричества.

Использование IL MOD BK DI8 DO4-PAC позволяет уменьшить количество отдельных модулей в шкафу, ускорить пусконаладку и упростить диагностику за счет интегрированных индикаторов и стандартного протокола Modbus. Для расширения системы модуль может выступать базой Inline-станции с дополнительными клеммами ввода/вывода, что облегчает масштабирование проекта без изменения архитектуры управления.
