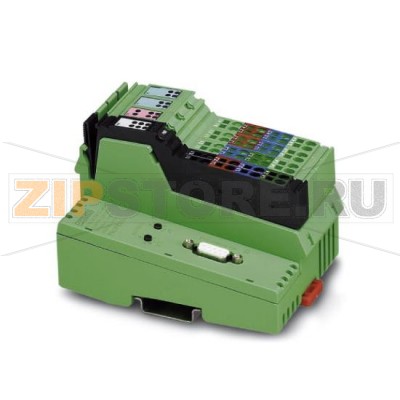

Устройство сопряжения с шиной Inline Modular-PROFIBUS DP/V1 Phoenix Contact IL PB BK DI8 DO4-PAC

Описание товара

• Входы: 8, 24 В постоянного тока
• Выходы: 4, 24 В постоянного тока, до 500 мА на канал
• Схема подключения: 2- и 3-проводная
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Устройство сопряжения с шиной 2878926 Phoenix Contact IL PB BK DI8 DO4-PAC предназначено для интеграции модульной станции Inline в сети PROFIBUS DP/V1 с одновременным локальным обслуживанием дискретных сигналов. В одном корпусе реализовано подключение к шине и базовый набор каналов: 8 дискретных входов и 4 дискретных выхода, что упрощает пусконаладку и сокращает количество отдельно приобретаемых модулей. Устройство подходит для машин и линий, где требуется компактная точка ввода-вывода с диагностикой и возможностью расширения стандартными модулями Inline.

Поддержка PROFIBUS DP/V1 обеспечивает циклический обмен и расширенную диагностическую информацию. Индикация состояния шины, модулей и каналов выведена на фронтальную панель, что облегчает локальный контроль. Подключение датчиков и исполнительных устройств выполнено по 2- и 3-проводным схемам, что позволяет использовать распространенные PNP-датчики и катушки реле/клапанов с защитой от переполюсовки и перегрузки при корректной инсталляции. Монтаж на DIN-рейку, линейное наращивание станции и стандартизированные клеммы упрощают сервис и замену.

Назначение и область применения

IL PB BK DI8 DO4-PAC целесообразно применять в распределенных системах управления: упаковочные машины, транспортёры, узлы подачи, станки, насосные агрегаты и вспомогательные системы. Устройство позволяет быстро подключить группу дискретных датчиков и исполнительных механизмов к мастеру PROFIBUS, сохраняя возможность масштабирования станции дополнительными модулями Inline без изменения топологии сети.

Признаки неисправности

• Постоянная индикация ошибки шины (BF/Bus Fault), станция не определяется мастером.
• Интермиттирующая связь: периодические обрывы обмена, ошибки DP/V1 в диагностике контроллера.
• Отсутствие реакции выходов на команды или невозможность считывания входов при исправной проводке.
• Локальные светодиоды каналов сигнализируют о перегрузке/коротком замыкании, выход «залипает» в аварии.
• Повышенный нагрев корпуса, запах перегрева, следы потемнения или окисления на клеммах.
• Нестабильная работа при касании/движении кабелей (признак плохого контакта или экранирования).

Типовые причины поломок

• Перегрузка выходных каналов (превышение допустимого тока, частые пусковые токи без ограничений).
• Короткие замыкания и отсутствие внешней защиты цепей, индуктивные выбросы без демпфирующих цепей.
• Ошибки разводки 0 В/24 В, переполюсовка, неверное подключение 2- и 3-проводных датчиков.
• Нарушение требований PROFIBUS: длина/тип кабеля, отсутствие или неверная терминация, плохое экранирование/заземление.
• Электромагнитные помехи, наводки от силового оборудования при общем кабель-канале.
• Влага, конденсат, запыленность, вибрации, ослабление клемм и разъёмов.
• Несоблюдение тепловых зазоров, работа при температуре выше допустимой, длительная эксплуатация на предельных токах.

Как понять, что запчасть вышла из строя

• Станция не выходит на связь при исправном мастере и корректной шине, адрес и скорость заданы верно.
• Постоянные диагностические сообщения о внутренней ошибке модуля, не устраняемые переподключением.
• Отдельные каналы не восстанавливаются после устранения короткого замыкания и снятия питания.
• Отсутствует индикация питания/статуса при наличии поданного напряжения и проверенных предохранителей.

Рекомендации по эксплуатации и уходу

• Соблюдайте правильную терминацию PROFIBUS и используйте экранированный кабель; экран заземляйте с обеих сторон согласно проекту.
• Выдерживайте допустимые токи каналов; защищайте линии предохранителями/электронными автоматами групп нагрузки.
• Для индуктивных нагрузок применяйте диоды/RC-цепочки или варисторы для подавления выбросов напряжения.
• Периодически проверяйте затяжку клемм, состояние изоляции, отсутствие окислов; очищайте пыль сухим воздухом.
• Обеспечьте тепловые зазоры, исключите установку вплотную к источникам тепла; контролируйте температуру в шкафу.
• Разводите силовые и сигнальные линии раздельно; используйте ферриты и правильную укладку кабелей для снижения помех.
• Храните и обновляйте GSD/конфигурацию проекта; документируйте адрес и параметры IL PB BK DI8 DO4-PAC.
• При сервисе отключайте питание, проверяйте отсутствие остаточного напряжения на клеммах.
• Держите резервный модуль в наличии для критичных узлов, чтобы минимизировать простой.

Применение комплекса мер по правильной инсталляции, защите цепей и регулярному обслуживанию позволяет продлить срок службы устройства 2878926 Phoenix Contact IL PB BK DI8 DO4-PAC и обеспечить стабильную работу сети PROFIBUS DP/V1 без неожиданных остановок оборудования.
