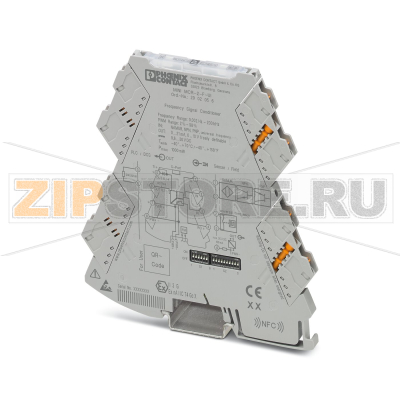

Измерительный преобразователь частоты Phoenix Contact MINI MCR-2-F-UI

Описание товара

Универсальный конфигурируемый частотный преобразователь для преобразования частотных (Гц/об/мин) сигналов и сигналов с ШИМ в стандартные сигналы. В сочетании с MINI MCR-2-SPS 1033202 возможны напряжения для питания датчиков выше 8,2 В DC. Винтовые зажимы.

Назначение и применение

Модуль 2902056 – измерительный преобразователь частоты Phoenix Contact MINI MCR-2-F-UI предназначен для преобразования импульсных и ШИМ-сигналов от датчиков скорости, расходомеров, энкодеров и иной импульсной телеметрии в стандартные аналоговые выходные сигналы, удобные для ввода в ПЛК, регистраторы и системы АСУ ТП. Устройство обеспечивает гальваническую развязку между входом, выходом и питанием, что снижает влияние помех и исключает паразитные контуры заземления.

Основные возможности

• Гибкая конфигурация под тип датчика и требуемую шкалу: от импульсной частоты или ШИМ к стандартному токовому или напряженческому выходу.
• Стабильная работа в промышленных условиях за счет развязки и устойчивости к электромагнитным помехам.
• Поддержка системной шины и совместимость с модулем питания MINI MCR-2-SPS 1033202 для подачи питания на датчики.
• Компактный корпус для монтажа на DIN-рейке, винтовые клеммы для надежного подключения.
• Индикация состояния, упрощающая пусконаладку и диагностику.

Монтаж и пусконаладка

• Установите Phoenix Contact MINI MCR-2-F-UI (арт. 2902056) на DIN-рейку, обеспечьте доступ к клеммам и органам настройки.
• Подключите входной канал к датчику частоты/ШИМ, выход — к аналого-входному модулю ПЛК или контроллера.
• При необходимости подайте питание на датчик через MINI MCR-2-SPS 1033202 и системную шину.
• Настройте коэффициенты масштабирования, фильтрацию и тип выходного сигнала согласно требованиям технологического процесса.
• Используйте экранированные кабели, правильно заземляйте экран и разводите силовые и сигнальные линии.

Типичные причины неисправностей

• Неверное подключение входа/выхода или переполюсовка питания.
• Перенапряжения и импульсные помехи (грозовые, коммутационные) без соответствующей защиты.
• Перегрузка по входу либо короткое замыкание на выходе.
• Механические повреждения корпуса или клемм, ослабление винтовых контактов.
• Неблагоприятная среда: конденсат, пыль, агрессивные пары, коррозия клемм.
• Превышение допустимых температур, длительная вибрация, статическое электричество.
• Естественное старение компонентов при отсутствии профилактики.

Как понять, что модуль вышел из строя

• На выходе отсутствует сигнал, несмотря на наличие частотного/ШИМ-сигнала на входе.
• Выход «завис» на минимуме/максимуме, не реагирует на изменение входной частоты.
• Нестабильность показаний: рывки, шум, дрейф шкалы без изменений на входе.
• Необычный нагрев корпуса или изменение потребляемого тока питания.
• Светодиодная индикация указывает на ошибку, либо не загорается при подаче питания.
• Не удается выполнить настройку/сохранение параметров, непредсказуемое поведение после включения.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте и подтягивайте винтовые клеммы, исключайте ослабление соединений.
• Очищайте корпус от пыли сухой мягкой щеткой; не применяйте агрессивные жидкости.
• Контролируйте качество заземления, целостность экрана кабеля и отсутствие наводок.
• Проверяйте соответствие питающего напряжения требованиям линейки MINI MCR-2 и состояние системной шины.
• Проводите периодическую поверку/сверку шкалы, особенно после замены датчика или изменения диапазонов.
• Используйте защиту от перенапряжений на входе и по питанию в помехонасыщенных сетях.
• Обеспечьте нормальные условия окружения: вентиляция, отсутствие конденсата, корректный температурный режим.
• Храните запасной Phoenix Contact MINI MCR-2-F-UI (2902056) в оригинальной упаковке в сухом помещении, чтобы минимизировать простой при замене.

Области применения

Машиностроение и приводная техника, учет и контроль расхода, процессы дозирования, контроль скорости и оборотов, преобразование ШИМ-управления в стандартные сигналы для ПЛК. Применение MINI MCR-2-F-UI 2902056 позволяет унифицировать импульсные измерения с аналоговыми входами, повысить помехоустойчивость и упростить диагностику в составе АСУ ТП.
