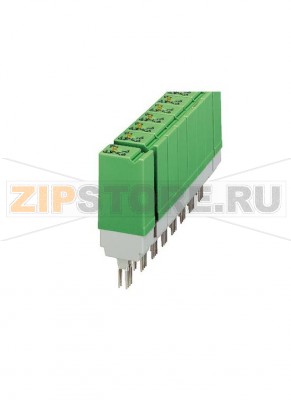

Вставное силовое полупроводниковое реле Phoenix Contact ST-OV3- 24DC/ 60DC/3

Описание товара

Со световым индикатором и защитной схемой во входной и выходной цепи, вход: 24 В пост. тока, выход: 12–60 В пост. тока/макс. 3 А, для вставки в базовые клеммные блоки.
Минимальный заказ: 10 шт.
Упаковка: 10 шт.

Описание и назначение

Вставное силовое полупроводниковое реле Phoenix Contact ST-OV3-24DC/60DC/3 (арт. 2903228) предназначено для надежного коммутационного управления постоянными нагрузками в системах автоматики и распределительных щитах. Модуль вставляется в соответствующие базовые клеммные блоки и обеспечивает бесконтактное переключение с быстрой реакцией и низким износом. Световой индикатор помогает оперативно контролировать состояние входа, а встроенные защитные цепи на входе и выходе повышают устойчивость к неправильной эксплуатации и переходным процессам.

Область применения

ST-OV3-24DC/60DC/3 применяют в линиях управления приводами постоянного тока, электромагнитами, клапанами, в системах ПЛК, распределенных вводо-выводах, а также в шкафах управления технологическими установками. Реле подходит для коммутации как резистивных, так и индуктивных нагрузок в пределах допустимых параметров, при условии корректной защиты цепей.

Ключевые преимущества

• Бесконтактное переключение без механического износа, стабильная работа при частых срабатываниях.
• Встроенные схемы защиты во входной и выходной цепях снижают риск повреждения от перенапряжений и ошибок подключения.
• Светодиодная индикация упрощает диагностику и пуско-наладку.
• Быстрый монтаж за счет вставки в базовые клеммные блоки и минимизации разводки проводов.

Монтаж и эксплуатация

• Перед установкой деэнергизируйте шкаф и убедитесь в совместимости базового клеммного блока с модулем ST-OV3.
• Соблюдайте полярность и маркировку входа/выхода: на вход подается 24 В DC управления, на выход — цепь нагрузки 12–60 В DC (не превышайте предельный ток).
• Обеспечьте достаточную вентиляцию и тепловой зазор с учетом суммарной нагрузки в шкафу.
• Для индуктивных нагрузок применяйте демпфирующие элементы и корректную защиту от перенапряжений.
• Используйте подходящие предохранители или автоматические выключатели согласно току линии и характеристикам нагрузки.

Причины поломок

• Перегрузка по току или кратковременные пусковые токи, превышающие допустимый уровень.
• Перенапряжения и коммутируемые выбросы в цепях с индуктивной составляющей при отсутствии защитных цепей.
• Обратная полярность или неправильное подключение входа/выхода.
• Недостаточный отвод тепла: высокая температура в шкафу, плотная установка без зазоров.
• Короткие замыкания в нагрузке и проводке.
• Ненадлежащие условия эксплуатации: влажность, конденсат, загрязнение контактных поверхностей базового блока.

Как понять, что запчасть вышла из строя

• Нагрузка не включается при наличии управляющего сигнала, при этом светодиод не загорается или ведет себя нестабильно.
• Светодиод горит, но на выходе отсутствует напряжение/ток — возможен обрыв силового каскада.
• Постоянное «залипание» выхода: нагрузка остается включенной без управляющего сигнала — признак пробоя силового ключа.
• Аномальный нагрев корпуса без нагрузки или при малом токе.
• Повышенный ток утечки, срабатывания защитных автоматов при нормальном режиме.

Рекомендации по уходу и профилактике

• Периодически проверяйте винтовые соединения в базовом клеммном блоке и состояние проводников.
• Очищайте оборудование от пыли сухой щеткой или сжатым воздухом, избегая влаги.
• Контролируйте температуру в шкафу, обеспечьте циркуляцию воздуха и соблюдение допустимого температурного диапазона.
• Регулярно выполняйте функциональные тесты: подача 24 В DC на вход, проверка включения/выключения нагрузки и индикации.
• Для индуктивных нагрузок применяйте защитные диоды, варисторы или RC-цепочки согласно рекомендациям для вашей схемы.
• Выбирайте предохранители с корректной уставкой, чтобы защитить выход реле от коротких замыканий и перегрузок.

При правильном проектировании и соблюдении условий эксплуатации вставное реле Phoenix Contact ST-OV3-24DC/60DC/3 (2903228) обеспечивает длительную и стабильную работу, упрощая обслуживание и повышая надежность автоматики за счет встроенных защит и удобной визуальной индикации.
