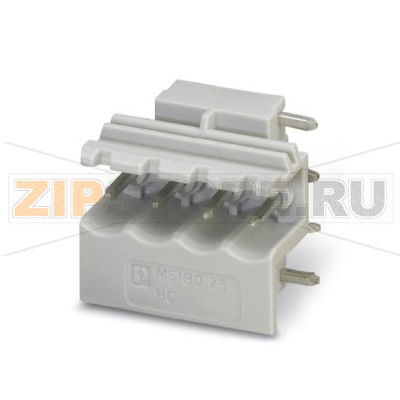

Ответная часть разъема Phoenix Contact MSTBO 2,5/ 4-G1R KMGY

Описание товара

• Номинальный ток: 12 А
• Расчетное напряжение (III/2): 320 В
• Полюсов: 4
• Размер шага: 5 мм
• Монтаж: пайка
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Ответная часть разъема Phoenix Contact MSTBO 2,5/ 4-G1R KMGY (арт. 2907787) предназначена для надежного соединения печатных плат с выносными вилками той же серии. Она используется в системах автоматизации, источниках питания, силовых и сигнальных цепях, оборудовании ОВиК, машиностроении и управляющей электронике. Форм‑фактор и геометрия контактов обеспечивают стабильное качество соединения при повторных сочленениях, а материал корпуса стойко переносит воздействие типичных для электрощитов температур и вибраций.

Назначение и совместимость

Данная ответная часть монтируется на печатную плату и образует «гребенку» для подключения соответствующей разъемной вилки MSTB/MSTBO с тем же шагом и количеством полюсов. Перед применением следует сверить код серии, шаг, поляризацию и варианты фиксации у ответной вилки, чтобы исключить несовместимость при стыковке. Цветовая маркировка KMGY облегчает визуальную идентификацию в сборке.

Монтаж на плату

Пайка выполняется на очищенные и обезжиренные контактные площадки. Рекомендуется использовать шаблон для точного позиционирования, соблюдать температурный профиль пайки, подбирать припой и флюс в соответствии с материалом площадок, а после монтажа проводить оптический контроль. Для снижения напряжений на паечных соединениях желательно предусмотреть механическую развязку платы от вибраций.

Типичные причины отказов

• Перегрев из-за превышения допустимой нагрузки, плохого теплоотвода или повышенного контактного сопротивления.
• Механическое воздействие: изгиб/удар, деформация рядов штырей, неаккуратное сочленение с вилкой.
• Дефекты пайки: «холодный» шов, недопай, трещины после термоциклирования или вибраций.
• Коррозия и загрязнение контактов вследствие конденсата, агрессивной атмосферы, пыли и остатков флюса.
• Несоответствие пары разъемов по серии или шагу, приводящее к неполному входу и точечному контакту.

Как понять, что запчасть вышла из строя

• Нестабильный контакт: периодические обрывы, дрожание сигнала, заметное падение напряжения на соединении.
• Локальный нагрев, потемнение пластика, запах перегрева, обугливание или изменение цвета вокруг пайки.
• Визуально заметные трещины в припое, подвижность/люфт разъема на плате, отслоение дорожек.
• Окисление, зелёный или белесый налет на контактах, следы влаги, пятна от флюса.
• Тугой или, наоборот, чрезмерно свободный заход вилки, несоосность или погнутые штыри.

Рекомендации по уходу и эксплуатации

• Соблюдайте электрические и температурные пределы, закладывайте запас по току с учетом условий среды.
• Проводите периодические регламентные осмотры: проверяйте состояние пайки, отсутствие люфта и загрязнений.
• Очистку контактов выполняйте безабразивными средствами: изопропиловый спирт или специализированные очистители контактов; избегайте попадания жидкости под корпус без последующей сушки.
• Защищайте узел от конденсата и пыли: используйте кожухи, лакокраску для платы или конформное покрытие по проекту.
• Соблюдайте аккуратность при сочленении/расчленении: выключайте питание, не допускайте перекоса и боковой нагрузки.
• Исключайте длительные изгибающие нагрузки на разъем со стороны кабеля пары; при необходимости разгружайте проводку стяжками или направляющими.

Хранение и транспортировка

Храните Phoenix Contact MSTBO 2,5/ 4-G1R KMGY в закрытой заводской упаковке, в сухом помещении при стабильной температуре, вдали от агрессивных сред. При транспортировке защищайте от ударов и статического электричества; вскрывайте упаковку непосредственно перед монтажом, чтобы избежать загрязнения контактной группы.

Соблюдение перечисленных рекомендаций при выборе, пайке и эксплуатации позволяет обеспечить длительную и предсказуемую работу ответной части разъема и снизить риск отказов в составе оборудования.
