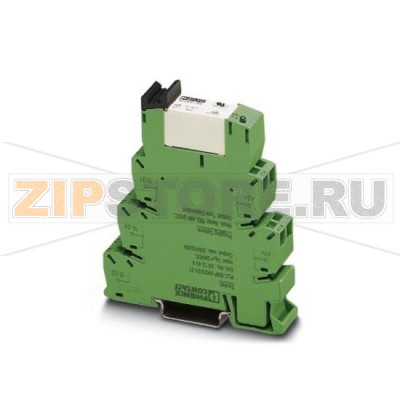

Интерфейсный блок PLC Phoenix Contact PLC-RSP- 24UC/21-21

Описание товара

Состоит из базового клеммного модуля PLC-BSP./21-21 с пружинными зажимами и вставного миниатюрного реле с силовыми контактами, устанавливается на монтажную рейку NS 35/7,5, 2 переключающих контакта, входное напряжение 24 В перемен./постоян. тока.
Минимальный заказ: 10 шт.
Упаковка: 10 шт.

Интерфейсный блок 2912510 Phoenix Contact PLC-RSP-24UC/21-21 предназначен для гальванической развязки и согласования сигналов между контроллерами и исполнительными цепями. Компактная конструкция с основанием PLC-BSP./21-21 и вставным реле обеспечивает быстрый монтаж на DIN-рейку NS 35/7,5 и удобную замену релейной вставки без повторного подключения проводников. Универсальная катушка на 24 В AC/DC сокращает номенклатуру запасных частей и упрощает проектирование шкафа.

Области применения

• Коммутация катушек контакторов, клапанов, исполнительных механизмов от выходов ПЛК.
• Развязка и усиление дискретных сигналов датчиков и модулей ввода/вывода.
• Интерфейс между слаботочными цепями управления и силовыми нагрузками.
• Тиражирование и индикация сигналов в шкафах АСУ ТП и машиностроении.

Преимущества конструкции

• Пружинные зажимы обеспечивают быстрое и виброустойчивое подключение жил с/без наконечников.
• Вставное исполнение реле позволяет проводить обслуживание и замену без демонтажа основания.
• Два переключающих контакта предоставляют гибкость схемных решений (NO/NC).
• Единый форм-фактор серии PLC-INTERFACE упрощает маркировку и укладку проводов.

Монтаж и ввод в эксплуатацию

• Установите основание на NS 35/7,5, обеспечьте ровную фиксацию и наличие концевых упоров.
• Подведите проводники требуемого сечения, соблюдайте длину зачистки; для многожильных рекомендуется использование НШВИ.
• Проверьте схему подключений общих (COM), нормально-замкнутых (NC) и нормально-разомкнутых (NO) контактов.
• Подавая 24 В перем./пост. на катушку, выполните функциональную проверку переключения.

Типичные причины поломок

• Перенапряжение или длительное превышение рабочего напряжения катушки, приводящее к ее перегреву.
• Коммутация индуктивных нагрузок без демпфирования (RC-цепь/варистор/диод), вызывающая искрение, оплавление или залипание контактов.
• Чрезмерная частота срабатываний и ресурсное изнашивание подвижной системы и контактной группы.
• Повышенная температура в шкафу, недостаточная вентиляция, плотная установка без зазоров.
• Загрязнение, пыль и агрессивные пары, ухудшающие изоляцию и контактную надежность.
• Ошибки монтажа: неверная схема соединений, короткие замыкания, попадание жилок под зажим.

Как понять, что запчасть вышла из строя

• При подаче 24 В на катушку отсутствует щелчок и переключение контактов; измерение показывает обрыв или короткое замыкание катушки.
• Реле срабатывает, но контакты не меняют состояния: повышенное переходное сопротивление, залипание или подгорание контактной группы.
• Нестабильная работа: дрожание, самопроизвольное отключение при вибрации или нагреве.
• Следы перегрева корпуса, потемнение, запах гари, локальный нагрев клемм при работе.
• Визуальные признаки повреждения клемм, ослабление фиксации проводников.

Рекомендации по уходу и эксплуатации

• Проводите периодические функциональные проверки: срабатывание, целостность цепей NO/NC, измерение сопротивления катушки.
• Поддерживайте чистоту внутри шкафа, исключайте скопление пыли; обеспечьте достаточную вентиляцию и температурный режим.
• Для индуктивных нагрузок применяйте средства защиты контактов: диод/варистор для DC, RC-цепь/варистор для AC.
• Разносите силовые и сигнальные проводники, избегайте общих жгутов для высоких токов и цепей управления.
• Используйте только совместимые вставные реле и аксессуары; замену выполняйте при снятом напряжении.
• При интенсивном ресурсе переключений планируйте регламентную замену релейной вставки и держите резерв из партии поставки.

Интерфейсный блок 2912510 Phoenix Contact PLC-RSP-24UC/21-21 сочетает удобство монтажа, универсальность питания катушки и надежную коммутацию в компактном исполнении. Минимальный заказ — 10 шт., поставка — упаковками по 10 шт., что удобно для серийных сборок шкафов управления и поддержания склада запчастей.
