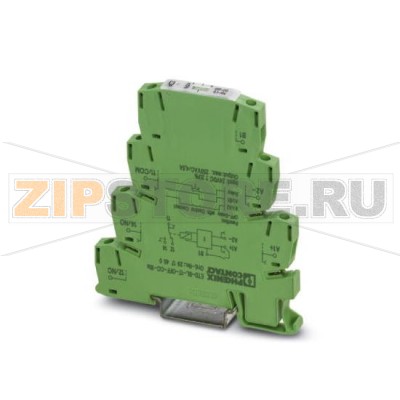

Реле времени с задержкой отключения (с управляющим контактом) Phoenix Contact ETD-BL-1T-OFF-CC- 10S-SP

Описание товара

Реле времени с задержкой отключения Phoenix Contact ETD-BL-1T-OFF-CC-10S-SP (артикул 2917612) предназначено для применения в щитах автоматизации, где требуется надежная и повторяемая задержка отключения нагрузки. Устройство относится к типу OFF-delay с управляющим контактом: после снятия управляющего сигнала выход сохраняется во включенном состоянии заданный интервал, затем отключается. Регулировка периода в диапазоне 0,1–10 секунд позволяет точно адаптировать работу к требованиям технологического процесса. Пружинные зажимы ускоряют монтаж и обеспечивают стабильный контакт без необходимости периодической подтяжки.

Области применения

• Пробежка вентиляторов после остановки оборудования для продувки и охлаждения.
• Инерционная остановка конвейеров и насосов с контролируемой задержкой.
• Задержка отключения освещения в проходах и сервисных зонах.
• Формирование выдержек времени в схемах с ПЛК или в локальных цепях управления.

Принцип работы

При подаче питания и наличии управляющего контакта выход реле активируется. После размыкания управляющего контакта начинается отсчет заданного времени; по его истечении выход отключается. Настройка интервала выполняется с помощью встроенного органа регулировки. Индикация на лицевой панели (при наличии) упрощает контроль состояния и диагностику во время пусконаладочных работ.

Преимущества применения

• Точная и стабильная выдержка времени в коротком диапазоне 0,1–10 с.
• Быстрое подключение благодаря пружинным клеммам даже при вибрациях.
• Компактность и удобный монтаж на DIN-рейку в шкафу управления.

Причины возможных неисправностей

• Неверные параметры питания или переполюсовка в цепи управления.
• Перенапряжения и импульсные помехи без должной защиты (особенно при коммутации индуктивных нагрузок).
• Износ или подгорание выходных контактов вследствие частых коммутаций или перегрузок.
• Перегрев из-за плохой вентиляции, высокой плотности монтажа, превышения допустимой нагрузки.
• Механические воздействия: вибрации, удары, ослабление соединений.
• Влага, конденсат, загрязнения, приводящие к коррозии и токам утечки.
• Ошибки монтажа: неверная схема подключения, смешение сигнальных и силовых цепей.

Как понять, что реле вышло из строя

• Отсутствует срабатывание выхода при корректном управляющем сигнале и питании.
• Нестабильная или плавающая задержка: фактическое время заметно отличается от установленного, дрейфует от цикла к циклу.
• «Залипание» контактов: выход не отключается по истечении выдержки или отключается с задержками.
• Нет индикации состояния (если предусмотрена), при этом входные сигналы присутствуют.
• Повышенный нагрев корпуса, потемнение пластика, запах перегрева.
• Слуховая «дребезга» или непривычные щелчки при переключении.

Для проверки отключите нагрузку, подайте питание и управляющий сигнал на ETD-BL-1T-OFF-CC-10S-SP, затем снимите управление и измерьте время до размыкания выхода. Сравните с установленным значением. Измерьте состояние контактов мультиметром. При отклонениях и исключении ошибок подключения реле рекомендуют заменить.

Рекомендации по эксплуатации и уходу

• Соблюдайте схему подключения, разделяйте силовые и сигнальные проводники, применяйте наконечники (НШвИ) для многожильных проводов в пружинных клеммах.
• Обеспечьте защиту от перенапряжений: ставьте RC-цепочки/варисторы на катушки контакторов (AC) или диоды свободного хода на DC-катушках.
• Исключайте перегрев: обеспечьте зазор для вентиляции, не размещайте у источников тепла, не превышайте коммутируемые токи.
• Периодически проверяйте работоспособность по месту: запускайте цикл и сверяйте задержку со значением настройки.
• Очищайте устройство от пыли сухим воздухом; не применяйте агрессивные растворители. Следите за отсутствием конденсата в шкафу.
• Контролируйте состояние клемм и проводников, при необходимости переподключайте провод с заменой наконечника.
• Фиксируйте установленное время на бирке/схеме шкафа, избегайте частых перенастроек без необходимости.
• При замене используйте оригинальную позицию Phoenix Contact ETD-BL-1T-OFF-CC-10S-SP (2917612) с тем же функционалом задержки отключения.

Применение данного реле времени упрощает реализацию точной задержки отключения в системах вентиляции, насосных установках, линиях перемещения и других узлах автоматизации. Грамотный монтаж, защита от перенапряжений и периодическая проверка функционала обеспечат длительную и стабильную работу устройства.
