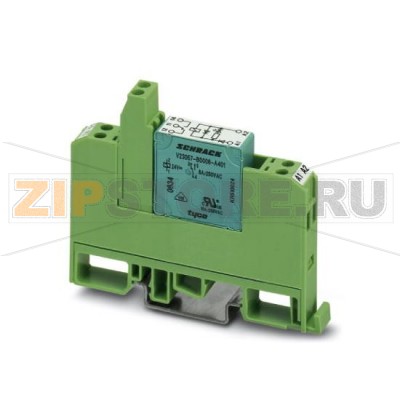

Релейный модуль со впаянными миниатюрными реле Phoenix Contact EMG 10-REL/KSR-G 24/21-LCU AU

Описание товара

• Позолоченный контакт для небольших нагрузок
• 1 переключающий контакт
• Входное напряжение: 24 В постоянного тока
• Конструкция повернута на 180°
• Минимальный заказ: 10 шт.
• Упаковка: 10 шт.

Релейный модуль Phoenix Contact EMG 10-REL/KSR-G 24/21-LCU AU (арт. 2940388) предназначен для коммутации и гальванической развязки цепей управления с небольшими токами и напряжениями. Позолоченный контакт обеспечивает стабильное сопротивление и надежное срабатывание при малых нагрузках, что важно для точных сигналов, датчиков и интерфейсных линий. Конструкция, повернутая на 180°, упрощает разводку проводов в шкафу, позволяя оптимизировать пространство и упростить инсталляцию в типовых рядах клемм.

Модуль применяют как промежуточное реле между контроллерами, датчиками и исполнительными устройствами, а также в цепях, где требуется аккуратная коммутация без деградации сигнала. Впаянные миниатюрные реле снижают вероятность неплотных соединений и обеспечивают стабильность параметров в течение срока службы.

Как понять, что запчасть вышла из строя

• Отсутствие переключения: при подаче 24 В постоянного тока на вход контакты не меняют состояние, нет характерного щелчка, нагрузка не реагирует.
• Нестабильная работа: контакт срабатывает с задержкой, периодически «залипает» или наблюдается дребезг, приводящий к ложным срабатываниям.
• Повышенное падение напряжения на контакте: измеряется аномально высокий переходный сопротивление, появляются нагрев и просадки напряжения на нагрузке.
• Признаки перегрева или повреждений: потемнение корпуса, запах перегретого пластика, следы коррозии на клеммах.
• Несоответствие по сопротивлению обмотки: измеренная омметром величина значительно отличается от типовой для данного типа мини-реле (косвенный признак межвиткового замыкания или обрыва).

Типичные причины поломок

• Превышение электрических параметров: коммутация токов и напряжений выше допустимых для позолоченных контактов, особенно при индуктивной нагрузке, вызывает подгорание и сваривание контактов.
• Отсутствие мер подавления перенапряжений на индуктивных цепях: без снабберов или диодов возникает высоковольтный выброс, сокращающий ресурс контактов и обмотки.
• Неправильное питание обмотки: подача напряжения выше 24 В DC или длительная работа на нижней границе, приводящая к неполному притягиванию якоря и повышенному износу.
• Агрессивная среда: повышенная влажность, конденсат, пыль и коррозионные газы ухудшают контакт клемм и могут вызывать деградацию материалов.
• Вибрации и ударные нагрузки: механическое воздействие приводит к расшатыванию соединений и преждевременному износу мини-реле.
• Чрезмерная частота коммутаций: ресурс механической части ограничен; превышение циклов сокращает срок службы.

Рекомендации по уходу и эксплуатации

• Соблюдайте электрические пределы для малосигнальных цепей: не используйте позолоченный контакт для высоких токов и мощных нагрузок.
• Для индуктивных нагрузок применяйте средства подавления перенапряжений (RC-снабберы, варисторы, диоды шунтирования) на стороне нагрузки.
• Проверяйте питание: обеспечьте стабильные 24 В DC на входе модуля, избегайте пульсаций и бросков напряжения.
• Следите за условиями окружающей среды: защищайте от влаги, конденсата и пыли; обеспечьте вентиляцию и тепловой режим шкафа.
• Периодически осматривайте клеммы: подтягивайте винтовые соединения с рекомендуемым моментом, используйте наконечники и феррулы соответствующего сечения.
• Не вскрывайте реле: миниатюрные реле впаяны и не подлежат ремонту; при неисправности выполняйте замену всего модуля Phoenix Contact EMG 10-REL/KSR-G 24/21-LCU AU.
• Планируйте ресурс: при высокой интенсивности переключений учитывайте профилактическую замену по наработке.

Особенности монтажа и применения

Конструкция, повернутая на 180°, требует внимательного сопоставления маркировки клемм и схемных обозначений при подключении. Перед вводом в эксплуатацию рекомендуется провести пробный пуск с имитацией рабочей нагрузки и контролем переходного сопротивления. Для цепей с малыми токами используйте экранированные или скрученные пары, исключая наводки. В составе шкафов автоматики модуль арт. 2940388 удобно применяется как интерфейсное звено между ПЛК и объектом, обеспечивая аккуратную коммутацию сигналов без потери качества.

Придерживаясь этих рекомендаций, релейный модуль Phoenix Contact EMG 10-REL/KSR-G 24/21-LCU AU стабильно обеспечивает переключение малосигнальных цепей, минимизируя риск деградации контактов и повышая надежность системы в целом.
