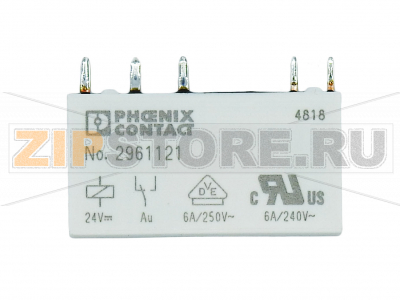

Вставное миниатюрное реле Phoenix Contact REL-MR- 24DC/21AU

Описание товара

с многослойным контактом, 1 переключающий контакт, напряжение на входе 24 В постоян. тока.
Минимальный заказ: 10 шт.
Упаковка: 10 шт.

Вставное миниатюрное реле Phoenix Contact REL-MR-24DC/21AU (арт. 2961121) предназначено для надежного коммутационного интерфейса в системах промышленной автоматизации, шкафах управления и распределительных щитах. Форм-фактор позволяет быстро заменять реле без демонтажа проводки при использовании соответствующих розеток/оснований. Многослойный контакт повышает стабильность коммутации малых сигналов и устойчивость к коррозии, а перекидная группа обеспечивает гибкость в схемотехнике.

Области применения

• АСУ ТП, машиностроение, транспортные и энергетические объекты.
• Интерфейс между низковольтной логикой и силовыми цепями исполнительных устройств.
• Коммутация сигналов управления, релейная развязка входов/выходов ПЛК.
• Модульная замена реле в сервисном обслуживании щитов и панелей.

Преимущества использования

• Быстрая замена за счет вставного исполнения — сокращение простоя оборудования.
• Повышенная надежность контакта при низких уровнях сигнала благодаря многослойному покрытию.
• Универсальность применения за счет перекидного контакта (NC/NO).
• Компактность для плотного монтажа в шкафах управления.

Типовые причины выхода из строя

• Перегрузка по току/напряжению на контактах, приводящая к подгоранию или свариванию контактной группы.
• Частые пусковые токи и индуктивные выбросы без демпфирования (RC-цепи, варисторы), вызывающие ускоренный износ.
• Загрязнение, пыль, конденсат, повышенная влажность — окисление или загрязнение контактной поверхности.
• Длительная работа при повышенной температуре в шкафу, недостаточный отвод тепла.
• Механическая вибрация/удары, нарушающие геометрию подвижной системы.
• Нестабильное питание катушки, импульсные перенапряжения, межвитковые повреждения.
• Применение реле не по назначению (коммутация уровней выше рекомендованных для многослойных контактов).

Как понять, что реле вышло из строя

• Отсутствие срабатывания при подаче 24 В DC на катушку: нет характерного щелчка, контакт не переключается.
• Нестабильная работа: дребезг, «залипание» контакта, произвольные отключения/включения.
• Нагрузка не отключается или не включается при изменении состояния катушки — возможное сваривание или высокий переходной контактный сопротивление.
• Повышенный нагрев корпуса, потемнение пластика, запах перегрева.
• Аномалии при прозвонке: неверные состояния перекидного контакта, завышенное сопротивление на замкнутой паре.
• Несоответствие сопротивления катушки типовым значениям для 24 В DC (короткое замыкание или обрыв).

Быстрая диагностика

• Проверить наличие и стабильность 24 В DC на клеммах катушки при срабатывании.
• Измерить сопротивление катушки мультиметром (обрыв/короткое — признак повреждения).
• Прозвонить перекидной контакт в обоих состояниях; оценить падение напряжения/сопротивление на замкнутой цепи.
• Осмотреть на предмет подгорания, деформаций, следов влаги, загрязнений.
• По возможности заменить на исправное реле Phoenix Contact REL-MR-24DC/21AU для сравнения поведения цепи.

Рекомендации по эксплуатации и уходу

• Соблюдать допустимые режимы коммутации и назначение многослойных контактов; избегать длительных перегрузок.
• Для индуктивных нагрузок применять демпфирующие цепи (RC/варистор/диод в зависимости от схемы) для снижения дуги и выбросов.
• Обеспечить достаточную вентиляцию и температурный режим в шкафу, соблюдать межмодульные зазоры.
• Периодически проверять состояние контактных групп по результатам эксплуатационных циклов, особенно при пусковых токах.
• Беречь от пыли и влаги; устанавливать в закрытых шкафах с соответствующим классом защиты, избегать конденсата.
• Не касаться контактных поверхностей руками; хранить реле в заводской упаковке до установки.
• При частом коммутационном ресурсе планировать регламентную замену вставного реле для предотвращения внепланового простоя.

Монтаж и замена

• Устанавливать реле Phoenix Contact REL-MR-24DC/21AU в совместимую розетку/основание, соблюдая направляющие.
• Отключать питание перед заменой, извлекать реле аккуратно, без перекосов.
• После установки выполнить функциональную проверку с подачей управляющего сигнала и контролем состояния контакта.

При соблюдении условий эксплуатации вставное миниатюрное реле Phoenix Contact REL-MR-24DC/21AU (2961121) обеспечивает стабильную работу в составе интерфейсных модулей и шкафов управления, упрощая сервисное обслуживание и снижая время простоя оборудования.
