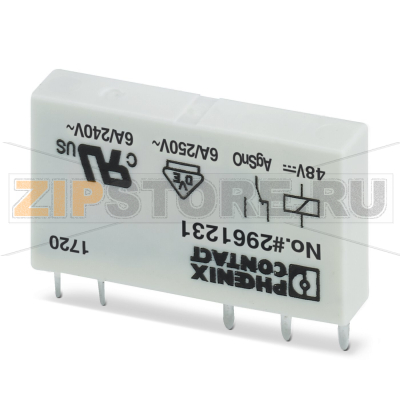

Реле одиночное Phoenix Contact REL-MR- 48DC/21

Описание товара

• Реле вставное миниатюрное Phoenix Contact REL-MR- 48DC/21
• Исполнение контакта: 1 переключающий контакт
• Входное номинальное напряжение: 48 В DC

Описание

Вставное реле Phoenix Contact REL-MR- 48DC/21 (арт. 2961231) предназначено для надежного коммутационного интерфейса в системах автоматики и промышленной электроники. Форм‑фактор предусматривает установку в подходящую колодку‑основание, что упрощает монтаж, сервис и быструю замену без пайки. Реле с одним переключающим контактом удобно использовать для гальванической развязки цепей управления и нагрузки, а также для согласования сигналов в шкафах управления, на участках дискретной логики и при подключении исполнительных механизмов.

Области применения

REL-MR- 48DC/21 применяют в шкафах автоматики, линиях производства, системах HVAC, распределительных щитах, на узлах сигнализации и блокировки, а также при интеграции с ПЛК и клеммными адаптерами. Вставной формат позволяет стандартизировать подход к обслуживанию: при необходимости реле извлекают из колодки и заменяют новым, минимизируя простой оборудования.

Особенности использования

Катушка рассчитана на питание постоянным напряжением 48 В DC. Один переключающий контакт обеспечивает универсальное включение/выключение цепи либо перекидку на альтернативную линию. Для корректной работы важно применять совместимую колодку производителя, соблюдать полярность и качество контактного соединения, а также учитывать характер нагрузки (активная/индуктивная) и условия окружающей среды.

Причины поломок

• Перенапряжение или нестабильное питание катушки, приводящее к перегреву и пробою обмотки.
• Коммутация индуктивных нагрузок без демпфирующих цепей (диод, RC‑цепочка), вызывающая сильную дугу и подгорание контактов.
• Частые пуски/остановы и высокая коммутационная нагрузка, ускоряющие износ контактной группы.
• Плохой контакт в колодке, ослабление зажимов, вибрации — локальный нагрев и деградация.
• Пыль, влажность, конденсат и коррозия внутри корпуса или на контактных поверхностях.
• Механическое воздействие, неправильное извлечение/установка в колодку.

Как понять, что реле вышло из строя

• Отсутствует срабатывание при подаче 48 В DC на катушку: нет характерного щелчка, контактное состояние не меняется.
• Нестабильная работа: дрожание контакта, самопроизвольные отключения под нагрузкой, «залипание» контактов.
• Повышенный нагрев корпуса, запах перегрева, следы потемнения или оплавления.
• Аномалии при проверке мультиметром: обрыв или короткое замыкание обмотки катушки; отсутствие изменения сопротивления между общим и нормально разомкнутым/замкнутым выводами при подаче питания.
• При наличии индикатора на колодке: несоответствие индикации фактическому состоянию цепи (например, катушка «включена», но контакт не переключается).

Рекомендации по уходу и эксплуатации

• Соблюдайте номинальное напряжение питания катушки и полярность подключения.
• Для индуктивных нагрузок используйте демпфирующие цепи (диоды, варисторы, RC‑цепочки) для снижения дугообразования и увеличения ресурса контактов.
• Периодически проверяйте затяжку зажимов, состояние колодки и отсутствие следов нагрева или коррозии.
• Поддерживайте чистоту шкафа: минимизируйте пыль и влагу, обеспечьте нормальный температурный режим и вентиляцию.
• Проводите регламентные испытания: контроль срабатывания, измерение сопротивления катушки и переходного сопротивления контактов без нагрузки.
• Храните запасные реле в сухом месте, в оригинальной упаковке; избегайте ударов и вибраций.
• Планируйте превентивную замену при интенсивной эксплуатации, ориентируясь на фактическое состояние и режим коммутации.

Монтаж и обслуживание

Перед установкой убедитесь в совместимости выбранной колодки с Phoenix Contact REL-MR- 48DC/21 и в корректной распиновке. Вставляйте реле до фиксации, исключая перекосы. При обслуживании отключайте питание, извлекайте модуль за корпус, а не за выводы. В случае признаков износа или перегрева заменяйте реле — это быстрее и безопаснее, чем восстановление контактной группы. Такой подход сокращает простой оборудования и поддерживает стабильность работы цепей управления.
