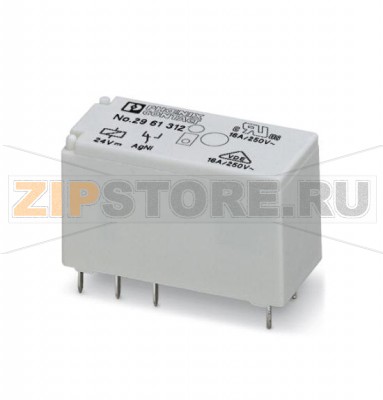

Вставное миниатюрное реле Phoenix Contact REL-MR- 12DC/21HC AU

Описание товара

Вставное миниатюрное реле Phoenix Contact REL-MR-12DC/21HC AU (артикул 2961532) предназначено для надежного гальванического разделения и коммутации цепей управления и силовых нагрузок в системах промышленной автоматизации, машиностроении, энергетических шкафах и распределительных щитах. Дополнительное твердое позолоченное покрытие улучшает стабильность переходного сопротивления и устойчивость к коррозии, что особенно важно при низких токах управления и в условиях повышенной влажности или загрязнений атмосферы, при этом силовой контакт рассчитан на длительную работу с высокими токами.

Назначение и применение

Реле используется как промежуточный элемент между слаботочными выходами контроллеров/датчиков и исполнительными цепями. Phoenix Contact REL-MR-12DC/21HC AU подходит для коммутации индуктивных и активных нагрузок при условии применения корректных мер подавления перенапряжений, а также для задач, где требуется высокая надежность контактов при частых циклах переключения.

Конструктивные особенности

Модульный вставной формат упрощает замену без перекоммутации проводников — достаточно извлечь реле из соответствующей колодки. Наличие 1 переключающего контакта обеспечивает гибкость подключения (нормально-замкнутый и нормально-разомкнутый каналы в одном устройстве). Твердое позолоченное покрытие контактной группы повышает долговременную стабильность при малых токах и напряжениях, снижает эффект пленки на контактах и риск повышенного переходного сопротивления.

Совместимость и монтаж

Реле устанавливается в стандартные вставные колодки соответствующей серии производителя, что облегчает монтаж в шкафах управления и облегчает сервис. Рекомендуется соблюдать правильную полярность питания катушки 12 В DC, надежную фиксацию в колодке и достаточную вентиляцию вокруг устройства. В составе сборок применяйте маркировку и кабель-менеджмент для упрощения диагностики.

Типовые причины отказов

• Перенапряжение или неправильная полярность питания катушки, приводящие к перегреву и пробою.
• Коммутация нагрузок выше допустимых величин, сильные пусковые токи без мер защиты, оплавление или сваривание контактов.
• Индуктивные выбросы без демпфирующих цепочек (RC-снубберы, варисторы, диоды), вызывающие эрозию контактной поверхности.
• Повышенная температура в шкафу, недостаточная вентиляция, вибрации и удары.
• Загрязнение и коррозия, особенно при отсутствии герметизации и при агрессивной атмосфере.
• Чрезмерно частые циклы включения-выключения без учета ресурса механики.

Как понять, что запчасть вышла из строя

• Отсутствует характерный щелчок и не происходит переключение при подаче 12 В на катушку.
• Нагрузка не включается/не отключается, хотя управляющий сигнал присутствует.
• Нестабильная работа: дребезг, периодические отключения, самопроизвольное возвращение.
• Повышенное нагревание корпуса, запах перегрева, следы потемнения.
• Аномалии при проверке мультиметром: бесконечное или слишком малое сопротивление катушки; высокий переходной уровень на контактах в замкнутом состоянии.
• Признаки сваривания контактов: контакт не размыкается даже без подачи питания на катушку.

Рекомендации по уходу и эксплуатации

• Соблюдайте условия эксплуатации и дерейтинг по температуре, обеспечьте вентиляцию шкафа.
• Используйте цепочки подавления перенапряжений для индуктивных нагрузок (диоды для DC, RC-снубберы/варисторы для AC).
• Следите за чистотой: исключите попадание пыли, конденсата и агрессивных сред на реле и колодку.
• Обеспечьте надежный контакт в колодке: проверяйте затяжку зажимов, периодически осматривайте на предмет ослабления.
• Не превышайте коммутируемые параметры; учитывайте пусковые токи и характер нагрузки.
• Для малых токов и «сухих» цепей используйте варианты с позолоченными контактами, такие как Phoenix Contact REL-MR-12DC/21HC AU, чтобы снизить риск роста переходного сопротивления.
• Проводите регламентную проверку: функциональные тесты, контроль температуры, визуальный осмотр раз в установленный период.
• Храните запасные реле в закрытой упаковке, в сухом помещении, избегая статического электричества и механических воздействий.

Выбор реле 2961532 оправдан, когда требуется компактное вставное решение, устойчивое к коррозии контактной группы и способное надежно работать с длительной силовой нагрузкой. Для повышения отказоустойчивости системы рекомендуется предусмотреть обозначение каналов, резерв по току и наличие запасного комплекта в соответствии с минимальным заказом и упаковкой.
