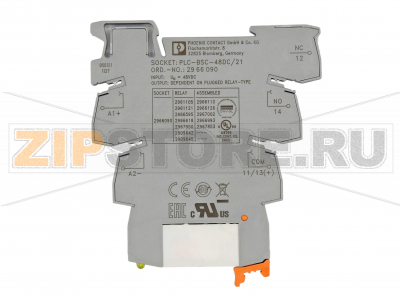

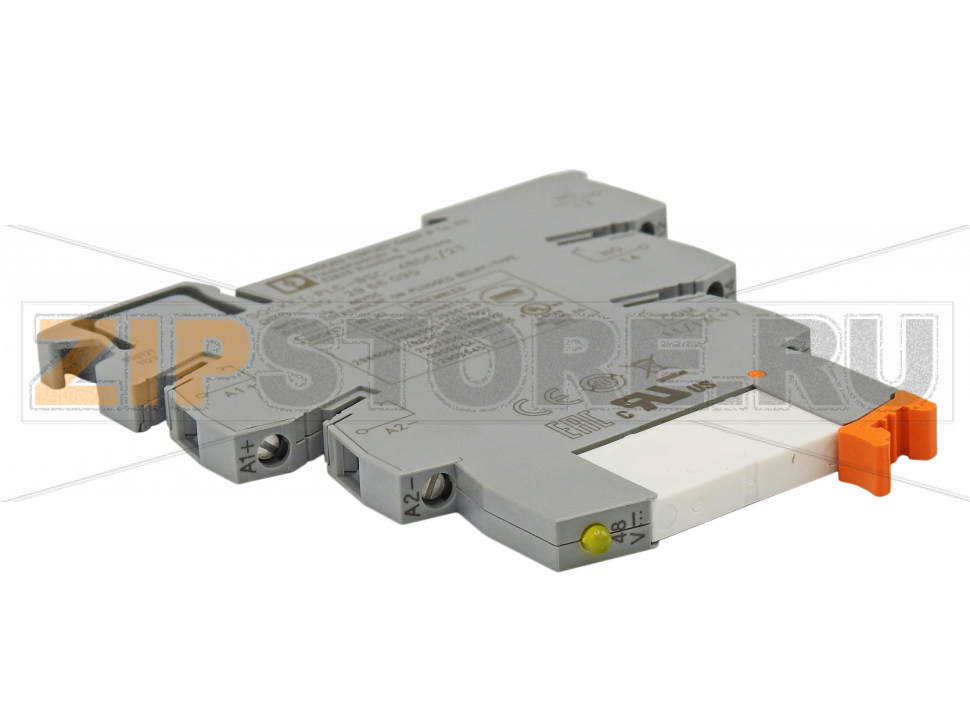

Интерфейсный блок PLC Phoenix Contact PLC-RSC- 48DC/21

Описание товара

Назначение и области применения

Интерфейсный блок PLC Phoenix Contact PLC-RSC-48DC/21 предназначен для преобразования и гальванической развязки управляющих сигналов ПЛК от силовой части, а также для безопасного коммутационного сопряжения датчиков, исполнительных механизмов и внешних цепей. Применяется в шкафах автоматизации, машиностроении, системах инженерной инфраструктуры зданий, на технологических линиях с повышенными требованиями к надежности.

Конструкция и принцип работы

Устройство состоит из базового клеммного модуля PLC-BSC./21 с винтовыми зажимами и вставного миниатюрного реле. Такая компоновка упрощает монтаж и обслуживание: при профилактике или замене нет необходимости демонтировать проводку — достаточно извлечь релейную вставку и установить новую. Установка на стандартную монтажную рейку NS 35/7.5 ускоряет сборку шкафов управления и обеспечивает устойчивую фиксацию.

Типовые причины неисправностей

• Подача несоответствующего напряжения на катушку (превышение 48 В DC, переполюсовка).
• Импульсные перенапряжения в цепях с индуктивной нагрузкой при отсутствии цепей подавления (диод, RC-цепочка, варистор).
• Износ или подгорание контактов из-за частых коммутаций, токов пусковых перегрузок, дребезга нагрузки.
• Перегрев из-за плотной установки без вентиляции, повышенной температуры в шкафу, ослабленных винтовых соединений.
• Вибрации, механические удары, загрязнение пылью и конденсатом, коррозия от повышенной влажности.

Как понять, что запчасть вышла из строя

• Отсутствие срабатывания при подаче номинального управляющего напряжения (нет характерного переключения, контакт остается в одном положении).
• Нестабильное или задержанное переключение, залипание контактов под нагрузкой.
• Повышенное переходное сопротивление: нагрев клемм/проводников, падение напряжения на контактах под нагрузкой.
• Следы подгорания, обесцвечивание корпуса, запах перегрева, следы окисления на клеммах.
• Несоответствие измеренного сопротивления катушки паспортным ориентировочным значениям или короткое замыкание/обрыв катушки.

Рекомендации по уходу и эксплуатации

• Соблюдайте полярность и подавайте только предусмотренное напряжение 48 В DC на управляющую катушку.
• Для индуктивных нагрузок применяйте цепи подавления перенапряжений (диоды, RC-цепочки, варисторы) для защиты контактов и катушки.
• Периодически проверяйте и подтягивайте винтовые зажимы с рекомендуемым моментом, исключая перегрев и искрение.
• Обеспечьте достаточную вентиляцию в шкафу, избегайте плотной установки без зазоров, не перекрывайте воздушные каналы.
• Проводите визуальный осмотр: чистота корпуса и клемм, отсутствие конденсата, повреждений и следов перегрева.
• При регламентном обслуживании выполняйте контроль сопротивления катушки и контактной группы, проводите пробное переключение под типовой нагрузкой.
• При признаках износа заменяйте только релейную вставку совместимой серии, сохраняя базовый клеммный модуль.

Монтаж и подключение

Установите базовый модуль PLC-BSC./21 на рейку NS 35/7.5, выполните подключение проводников к винтовым клеммам с соблюдением маркировки цепей управления и нагрузки. Перед первым пуском проверьте полярность питания катушки 48 В DC и соответствие сечений проводов токовой нагрузке. Релейную вставку устанавливайте в базу до четкой фиксации. Перед обслуживанием обязательно снимайте напряжение со всех связанных цепей.

Хранение и замена

Храните изделие в оригинальной упаковке по 10 шт. в сухом, чистом помещении, избегая ударов и вибраций. Для сокращения простоя рекомендуется держать в резерве комплект заменяемых релейных вставок. При замене на аналог убедитесь в совместимости по типу вставки и управляющему напряжению 48 В DC.

Интерфейсный блок PLC Phoenix Contact PLC-RSC-48DC/21 обеспечивает надежную гальваническую развязку и безопасное управление нагрузками. Соблюдение рекомендаций по подключению и уходу повышает ресурс контактной группы и снижает риск отказов в шкафах автоматизации.
