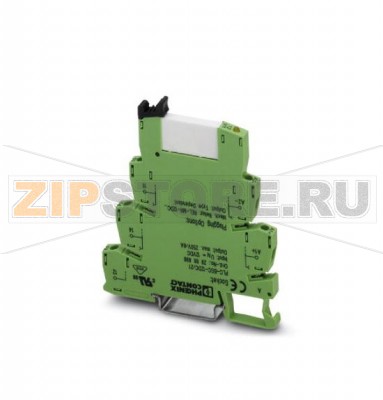

Интерфейсный блок PLC Phoenix Contact PLC-RSC-230UC/21

Описание товара

Интерфейсный блок Phoenix Contact 2966207 (PLC-RSC-230UC/21) предназначен для гальванической развязки, коммутации и согласования сигналов между выходами ПЛК и исполнительными цепями. Решение сочетает компактность, удобство монтажа и простоту обслуживания: реле устанавливается в базу и при необходимости быстро заменяется без перекоммутации проводов.

Назначение и применение

PLC-RSC-230UC/21 используется в шкафах автоматизации, машиностроении, инженерных системах зданий, на объектах энергетики и водоснабжения. Подходит для коммутации соленоидных клапанов, небольших электродвигателей, сигнальных ламп, катушек контакторов и других нагрузок, когда требуется развязка ПЛК и надежное переключение силовой цепи.

Конструкция и особенности

Модуль состоит из клеммной базы PLC-BSC./21 с винтовыми зажимами и вставного реле серии RSC. Установка на DIN-рейку NS 35/7,5 упрощает интеграцию в стандартные шкафы управления. Один переключающий контакт обеспечивает гибкость включения/выключения нагрузки или построения логики переключения. Разделение на базу и релейную вставку сокращает время сервисного обслуживания: при износе достаточно заменить только реле, не разбирая проводку.

Преимущества эксплуатации

• Быстрая замена реле без снятия проводов.
• Компактное исполнение для плотного монтажа в шкафу.
• Гальваническая развязка цепей управления и силовой части.
• Винтовые зажимы обеспечивают надежный контакт и устойчивость к вибрации.

Типичные причины поломок

• Износ и подгорание контактов при частых коммутациях или высоких пусковых токах индуктивной нагрузки.
• Перегрев из-за превышения коммутируемого тока, плохой протяжки винтовых клемм или недостаточного сечения проводников.
• Перенапряжения и импульсные помехи в цепи катушки, особенно на индуктивных нагрузках без демпфирующих цепей.
• Коррозия и загрязнения при повышенной влажности, пыли, конденсации.
• Механические воздействия: вибрации, удары, неправильная установка.
• Ошибки подключения: подача неверного напряжения на катушку, перепутанные клеммы.

Как понять, что запчасть вышла из строя

• Реле не притягивается при подаче управляющего напряжения, слышно дребезжание или срабатывание нестабильно.
• Нагрузка не включается/не выключается, контакт «залипает» либо наблюдается заметное падение напряжения на контактах.
• Аномальный нагрев корпуса, потемнение пластика, запах перегрева.
• Следы подгорания на клеммах, ослабление зажимов, потери контакта.
• Визуальные повреждения корпуса реле или базы; индикатор состояния (если предусмотрен конфигурацией) не реагирует.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте момент затяжки винтовых зажимов и отсутствие нагрева на клеммах при рабочей нагрузке.
• Для индуктивных нагрузок применяйте демпфирующие цепочки (RC-цепь, варистор или диод в зависимости от типа цепи) для снижения дугообразования и продления ресурса контактов.
• Соблюдайте допустимые токи и категории применения нагрузки; избегайте частых коммутаций на предельных режимах.
• Поддерживайте чистоту в шкафу: удаляйте пыль, исключайте конденсат, обеспечьте вентиляцию и соблюдение температурного диапазона.
• При регламентных работах осматривайте состояние контактов и клемм; при признаках износа своевременно меняйте релейную вставку.
• Используйте проводники нужного сечения, маркируйте цепи, соблюдайте расстояния до силовых кабелей для снижения наводок.

Советы по установке и замене

• Монтируйте на DIN-рейку NS 35/7,5, обеспечивая доступ к клеммам и безопасные расстояния до соседних модулей.
• Следуйте схеме подключения производителя; перед заменой реле снимайте питание и проверяйте отсутствие остаточного напряжения.
• Для планового обслуживания держите запасные релейные вставки совместимой серии, чтобы минимизировать простой.

Интерфейсный блок 2966207 PLC-RSC-230UC/21 — практичное решение для надежной коммутации в системах автоматизации. Соблюдение правил монтажа и профилактического обслуживания позволяет существенно продлить срок службы и снизить риск отказов.
