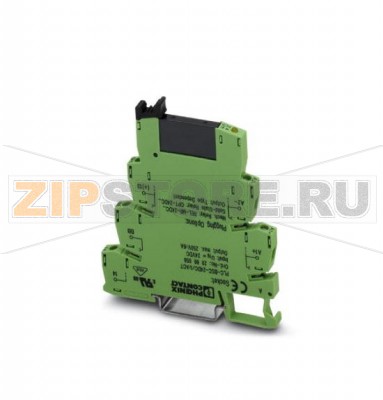

Интерфейсный блок PLC для исполнительных устройств Phoenix Contact PLC-OSP- 24DC/24DC/2/ACT

Описание товара

Состоит из базового клеммного модуля PLC-BSP.ACT с пружинными зажимами и вставного миниатюрного полупроводникового реле, установка на монтажную рейку NS 35/7,5, вход: 24 В пост. тока, выход: 3-33 В пост. тока/ 3 A.
Минимальный заказ: 10 шт.
Упаковка: 10 шт.

Описание и назначение

Интерфейсный блок Phoenix Contact 2967507 (PLC-OSP-24DC/24DC/2/ACT) предназначен для согласования сигналов ПЛК с исполнительными цепями, а также для гальванической развязки и надежного коммутационного ресурса в промышленной автоматизации. Модульная конструкция с базой PLC-BSP.ACT и вставным твердотельным реле упрощает монтаж, обслуживание и быструю замену без вмешательства в кабельную разводку. Решение рекомендуется для задач дискретного управления клапанами, соленоидами, индикаторами, реле и другими нагрузками постоянного тока.

Преимущества использования

• Повышение надежности выходов ПЛК за счет развязки и применения полупроводниковой коммутации без механического износа.
• Сокращение времени простоя: вставная конструкция позволяет заменять релейный элемент без демонтажа базы и проводов.
• Компактность, аккуратная разводка и удобное обслуживание благодаря пружинным зажимам и стандартному креплению на DIN-рейку.
• Снижение помех и дребезга контактов, стабильная работа на высоких скоростях переключения.

Области применения

Машиностроение, конвейерные линии, упаковочное оборудование, логистические системы, приборостроение, технологические станции с управлением от ПЛК и распределенных модулей ввода-вывода.

Частые причины отказов

• Перегрузка по току или превышение допустимого диапазона напряжения нагрузки.
• Импульсные перенапряжения от индуктивных нагрузок при отсутствии демпфирующих цепей (диодов, RC-цепочек, варисторов).
• Перегрев из-за недостаточного теплоотвода, высокой плотности монтажа или работы при повышенной температуре окружающей среды.
• Ошибки подключения и полярности, в том числе перепутанные клеммы входа/выхода.
• Плохой контакт в клеммах, ослабление проводников, вибрации.
• Загрязнение, влага, конденсат, агрессивные среды при отсутствии соответствующей защиты шкафа.
• Электростатические разряды при обращении с электронными компонентами.

Как понять, что запчасть вышла из строя

• Отсутствие реакции нагрузки при наличии корректного входного сигнала ПЛК.
• Неправильное состояние выхода: постоянное «включено» или «выключено» независимо от управления.
• Сильный нагрев, потемнение пластика, запах перегрева.
• Мерцание или нестабильное переключение нагрузки без изменения входного сигнала.
• Необычно большое падение напряжения на выходе или чрезмерный ток утечки (для твердотельного элемента).
• Сообщения диагностики ПЛК о перегрузке/коротком замыкании в канале.

Быстрая проверка и диагностика

• Проверить наличие и уровень входного сигнала управления от ПЛК.
• Отключить нагрузку и измерить поведение выхода без нее; затем проверить саму нагрузку на короткое замыкание или обрыв.
• Осмотреть клеммы, подтянуть проводники, проконтролировать правильность полярности.
• При возможности заменить вставное реле на заведомо исправное для локализации неисправности.
• Использовать демпфирующие элементы на индуктивных нагрузках и проверить их наличие/исправность.

Рекомендации по эксплуатации и уходу

• Соблюдать паспортные нагрузки и температурные условия, предусматривать вентиляцию в шкафу.
• Применять защиту от перенапряжений и демпфирование индуктивных нагрузок.
• Использовать правильное сечение и подготовку проводников; периодически инспектировать клеммы на предмет ослабления и следов нагрева.
• Поддерживать чистоту в шкафу управления, избегать попадания пыли и влаги; выбирать соответствующий класс защиты корпуса.
• Соблюдать меры ESD при замене вставного реле; хранить модули в оригинальной упаковке.
• Вести маркировку каналов и актуальную документацию по подключению для ускорения сервисных работ.

Монтаж и совместимость

Установка на DIN-рейку NS 35/7,5 обеспечивает совместимость с типовыми шкафами и аксессуарами. База PLC-BSP.ACT предназначена для работы с соответствующими вставными релейными элементами семейства Phoenix Contact PLC-INTERFACE, что облегчает подбор, масштабирование и замену при модернизации.

Комплектация и поставка

Поставляется как готовый к установке модуль: база с пружинными зажимами и вставное твердотельное реле. Для удобства логистики и сервисного запаса рекомендуется планировать закупку кратно упаковке. Минимальный заказ: 10 шт; упаковка: 10 шт.
