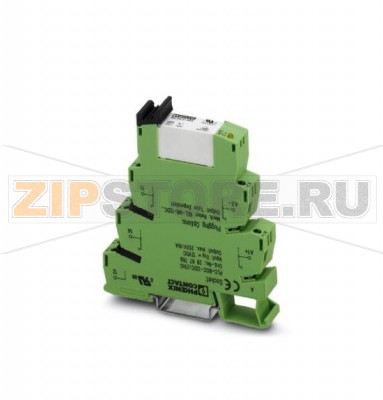

Интерфейсный блок PLC Phoenix Contact PLC-RSC- 24DC/21HC

Описание товара

Состав и поставка:

• Состав: базовый клеммный модуль PLC-BSC/21 HC с винтовыми зажимами и вставное миниатюрное реле для высоких токов длительной нагрузки.
• Монтаж: на DIN-рейку NS 35/7,5.
• Контактная группа: 1 переключающий контакт (CO).
• Входное напряжение катушки: 24 В DC.
• Максимальный длительный ток нагрузки: до 10 А.
• Минимальный заказ: 10 шт.
• Упаковка: 10 шт.

Интерфейсный блок 2967620 Phoenix Contact PLC-RSC-24DC/21HC предназначен для гальванической развязки и коммутации сигналов управления между ПЛК и исполнительными устройствами с повышенными требованиями к длительному току. Решение сочетает компактный базовый модуль PLC-BSC/21 HC с винтовыми клеммами и съемное реле, что упрощает замену при техническом обслуживании без перенакладки проводов.

Назначение и области применения

PLC-RSC-24DC/21HC применяют в шкафах управления технологических линий, системах транспортировки, HVAC, водоподготовке, машиностроении. Узел обеспечивает надежное включение индуктивных и резистивных нагрузок в цепях постоянного и переменного тока при управлении от 24 В DC, снижая нагрузку на выходы контроллера и повышая общую отказоустойчивость.

Конструктивные особенности и эксплуатационные преимущества

• Съемное реле «heavy current» позволяет быстро восстанавливать работоспособность без полного демонтажа модуля.
• Винтовые клеммы обеспечивают стабильный контакт при вибрациях и токах до 10 А.
• Стандартная установка на NS 35/7,5 облегчает компоновку и модернизацию шкафа.
• Индикация состояния и встроенная защита катушки (диод свободного хода) повышают удобство диагностики и уменьшают коммутационные перенапряжения.
• Совместимость с линейкой PLC-INTERFACE позволяет унифицировать запасы и обслуживание.

Типовые причины поломок

• Перегрузка контактов: превышение тока 10 А, высокие пусковые токи или частые пиковые нагрузки без соответствующих мер защиты.
• Коммутация индуктивных нагрузок без демпфирующих цепей (RC, варистор, диод) — ускоренная эрозия и подгорание контактов.
• Чрезмерная частота срабатываний и высокая температура окружающей среды — ускоренный износ механики и материалов.
• Ослабление винтовых соединений — рост переходного сопротивления, локальный нагрев, потемнение изоляции.
• Перенапряжения или неправильная полярность на катушке 24 В DC — пробой защитного диода, перегрев катушки.
• Вибрации, пыль, конденсат — механические повреждения, коррозия, ухудшение контакта.

Как понять, что запчасть вышла из строя

• Отсутствие срабатывания при наличии напряжения на катушке 24 В DC (нет характерного щелчка, выходной контакт не меняет состояние).
• Нестабильная работа: самопроизвольное срабатывание, дребезг, прерывания в цепи нагрузки.
• Аномальный нагрев клемм или корпуса, запах перегрева, следы потемнения или оплавления пластика.
• Повышенное падение напряжения на коммутируемой цепи, заметный нагрев при токах ниже номинала — признак деградации контактов.
• Индикатор состояния не светится/горит постоянно вопреки командам управления.
• Измерение мультиметром: обрыв или короткое замыкание катушки; завышенное переходное сопротивление контакта; «залипание» (нет размыкания при снятии питания).

Рекомендации по уходу и эксплуатации

• Соблюдать допустимые токи и тип нагрузки; учитывать пусковые токи двигателей, соленоидов и ламп.
• Для индуктивных нагрузок применять демпфирующие цепи (RC-снаббер для AC, диод/варистор для DC) для продления ресурса контактов.
• Обеспечить корректный момент затяжки винтов и периодически выполнять протяжку при ТО, особенно в зонах вибраций.
• Соблюдать полярность питания катушки 24 В DC и защищать цепи от импульсных перенапряжений.
• Поддерживать чистоту шкафа: фильтрация воздуха, контроль влажности, исключение конденсата.
• Оставлять технологические зазоры для вентиляции и тепловыделения; избегать плотной укладки высоконагруженных модулей.
• Проводить плановую диагностику: визуальный осмотр, термоконтроль, проверка индикации и тестовое срабатывание.
• Хранить PLC-RSC-24DC/21HC в оригинальной упаковке, в сухом помещении, без резких перепадов температуры.
• Иметь резервные вставные реле для быстрой замены без отключения проводки базового модуля.

Применение 2967620 PLC-RSC-24DC/21HC повышает надежность интерфейса между ПЛК и нагрузкой, упрощает сервис благодаря съемной конструкции и стандартному монтажу. При соблюдении условий эксплуатации, правильной защите нагрузок и регулярном техническом обслуживании модуль обеспечивает длительную и стабильную работу в составе систем автоматизации.
