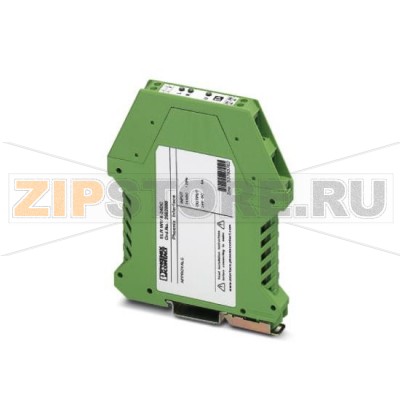

Электронное реле реверсирования нагрузки Phoenix Contact ELR W1/ 6-24DC

Описание товара

• Назначение: для управления электродвигателями постоянного тока
• Индикация: световой индикатор состояния
• Защита: встроенная защитная схема
• Выход: 10–30 В постоянного тока / 6 А
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Описание

Электронное реле реверсирования нагрузки Phoenix Contact ELR W1/ 6-24DC предназначено для надежного переключения направления вращения электродвигателей постоянного тока за счет изменения полярности на выходе. Электронная архитектура снижает механический износ, обеспечивает стабильную коммутацию и минимизирует шум в сравнении с механическими реле. Световой индикатор облегчает диагностику состояния, а защитная схема помогает уберечь устройство и нагрузку от типичных аварийных режимов.

Области применения

• Приводы конвейеров, роликовых дорожек, дозаторов и подающих механизмов.
• Исполнительные механизмы: клапаны, заслонки, шиберы, линейные актуаторы.
• Системы позиционирования и подачи материалов в машиностроении и упаковке.
• Автоматизация станков и вспомогательного оборудования в шкафах управления.

Принцип работы

Реле реверсирования изменяет направление вращения двигателя путем переключения полярности на клеммах нагрузки. Управляющие сигналы подаются с контроллера или панели управления, а встроенная индикация показывает активный режим. Защитная схема предназначена для снижения рисков, связанных с перегрузками и ошибками подключения, однако не заменяет корректного выбора компонентов и внешней защиты цепей.

Преимущества применения

• Сокращение количества компонентов по сравнению с схемами на контакторах.
• Повышенная долговечность за счет электронной коммутации.
• Упрощенная диагностика благодаря световой индикации.
• Компактное решение для шкафов автоматики.

Типичные причины неисправностей

• Перегрузка по току или длительная работа на предельном токе нагрузки.
• Короткое замыкание на стороне двигателя или в кабельной линии.
• Нарушение полярности или ошибки в разводке цепей управления.
• Недостаточный отвод тепла, повышенная температура окружающей среды.
• Импульсные перенапряжения в сети питания, наводки от индуктивных нагрузок.
• Механические воздействия, вибрация, загрязнение и влажность в шкафу.

Как понять, что запчасть вышла из строя

• Двигатель не запускается или не меняет направление при подаче корректных команд.
• Срабатывание защиты питания, выбивание предохранителей при включении нагрузки.
• Отсутствие или некорректная работа световой индикации при наличии питания и команд.
• Сильный нагрев корпуса при нормальном токе нагрузки, запах перегрева.
• Периодические самопроизвольные отключения, нестабильная работа при постоянных условиях.

Рекомендации по уходу и эксплуатации

• Соблюдайте допустимые ток и напряжение на выходе (10–30 В DC / 6 А) с запасом по расчету нагрузок.
• Используйте соответствующую внешнюю защиту: предохранители, автоматические выключатели, защиту от перенапряжений.
• Обеспечьте достаточную вентиляцию и тепловой зазор вокруг устройства, избегайте локального перегрева.
• Периодически проверяйте крепление проводников и состояние клемм, подтягивайте соединения при необходимости.
• Размещайте кабели двигателя отдельно от сигнальных линий или применяйте экранирование для снижения наводок.
• Регулярно осматривайте шкаф: отсутствие пыли, конденсата, следов коррозии и повреждений изоляции.
• Проводите функциональную проверку реверса под контролируемой нагрузкой после обслуживания или переподключения.

Комплектация и поставка

Поставляется как самостоятельное устройство для интеграции в существующие системы управления. Минимальный заказ: 1 шт. Упаковка: 1 шт. Наименование для заказа: 2982090 Phoenix Contact ELR W1/ 6-24DC.
