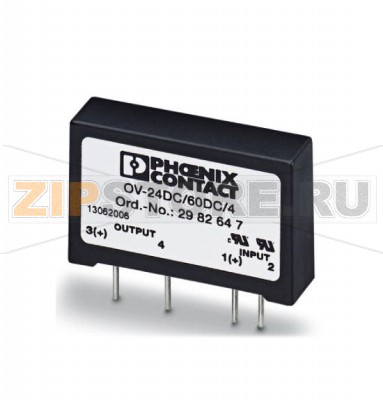

Полупроводниковое реле для усиления сигналов и гальванической развязки цепей управления и нагрузки Phoenix Contact OV-24DC/ 60DC/4

Описание товара

• Вставляется в штекерные основания SIM-AMS, закрепляемые методом пайки; вариант — с контактами для непосредственного монтажа на печатной плате
• Вход: 4,25 – 32 В постоянного тока
• Выход: 1–60 В постоянного тока / 4 A
• Минимальный заказ: 10 шт.
• Упаковка: 10 шт.

Полупроводниковое реле Phoenix Contact OV-24DC/60DC/4 (арт. 2982647) предназначено для усиления управляющих сигналов и обеспечения гальванической развязки между цепями управления и нагрузкой. Решение ориентировано на промышленную автоматику, системное машиностроение и шкафную компоновку, когда требуется надежная коммутация постоянного тока без механического износа и риска наводок на чувствительные входы контроллеров.

Модуль выполнен в виде вставки и устанавливается в штекерные основания серии SIM-AMS. Доступны варианты оснований под пайку и для непосредственного монтажа на печатную плату, что упрощает интеграцию в существующие платы и облегчает сервисное обслуживание. Полупроводниковая технология обеспечивает тихую и быст­рую коммутацию, отсутствие дребезга, устойчивость к вибрациям и длительный ресурс без характерного для электромеханических реле износа контактов.

Назначение и применение

• Развязка выходов ПЛК от силовых цепей постоянного тока.
• Коммутация катушек исполнительных механизмов, клапанов, датчиков и приводов с постоянным питанием.
• Усиление слабых управляющих сигналов до уровня, достаточного для питания нагрузки.
• Повышение электробезопасности и помехоустойчивости схем управления.

Вставка Phoenix Contact OV-24DC/60DC/4 оптимальна там, где критичны стабильность коммутации, компактность и упорядоченный монтаж на плате или через штатные основания SIM-AMS.

Преимущества конструкции

• Гальваническая развязка входа и выхода, снижение риска обратных наводок.
• Отсутствие механических контактов — повышенная долговечность и прогнозируемость параметров.
• Удобство замены благодаря штекерному исполнению и унифицированным основаниям.
• Компактность для плотного размещения в шкафах управления и на платах.

Причины возможных отказов

• Перегрузка по току или длительное превышение допустимой рассеиваемой мощности (перегрев кристалла).
• Импульсные перенапряжения на выходе от индуктивных нагрузок при отсутствии демпфирующих цепей.
• Ошибки подключения: переполюсовка, подача напряжений вне допустимого диапазона.
• Недостаточный отвод тепла, установка в зоне с повышенной температурой без дерейтинга.
• Электростатические разряды и электромагнитные помехи при отсутствии должной защиты.
• Механические повреждения, загрязнение проводящей пылью, коррозионно-активные среды.

Как понять, что запчасть вышла из строя

• Нагрузка не включается при наличии управляющего сигнала (обрыв полупроводникового ключа).
• Нагрузка остается во включенном состоянии при отсутствии сигнала (пробой ключа, повышенный ток утечки).
• Сильный нагрев корпуса при штатной нагрузке, запах перегрева, видимые следы потемнения или оплавления.
• Нестабильное срабатывание: самопроизвольные отключения/включения под действием помех.
• Аномальное падение напряжения на выходе или заметное снижение тока нагрузки при неизменных условиях.

Диагностика на месте

• Проверить правильность полярности и уровень управляющего сигнала.
• Измерить напряжение и ток на выходе под нагрузкой; сравнить с расчетными значениями.
• Отключить индуктивную нагрузку и проверить работу на эквиваленте (резистивная нагрузка).
• Осмотреть основание SIM-AMS и пайку/контакты на предмет ослабления, загрязнений, следов дугообразования.
• Проверить наличие и исправность демпфирующих цепей (диоды, RC-снибберы, TVS).

Рекомендации по установке и уходу

• Соблюдать полярность и допустимые диапазоны входа/выхода; предусматривать защиту от переполюсовки.
• Для индуктивных нагрузок обязательно применять защитные диоды/снибберы для подавления выбросов.
• Учитывать тепловой режим: обеспечить циркуляцию воздуха, расстояние между модулями, дерейтинг при повышенной температуре.
• Использовать предохранители и автоматические выключатели, согласованные с током нагрузки и характеристиками реле.
• Регулярно проводить визуальный осмотр и профилактическую чистку от пыли; избегать конденсата и агрессивных паров.
• Проверять затяжку и состояние контактных соединений в основании SIM-AMS, целостность пайки.
• Хранить в оригинальной упаковке, в сухом помещении, при стабильной температуре; соблюдать требования ESD.

Благодаря штекерному исполнению замена вставки проста: достаточно обесточить оборудование, извлечь модуль из основания SIM-AMS и установить новый, ориентируясь по ключу. Для поддержания надежной работы рекомендуется периодически контролировать температурный режим узла и состояние защитных цепей нагрузки. Phoenix Contact OV-24DC/60DC/4 обеспечивает предсказуемую коммутацию и развязку в системах управления, при условии корректного подбора по режимам и соблюдения изложенных рекомендаций по эксплуатации.
