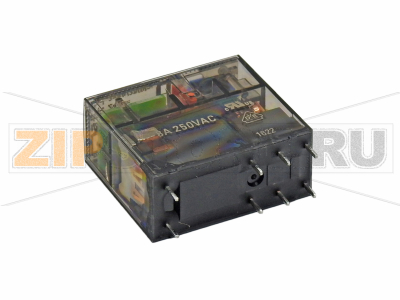

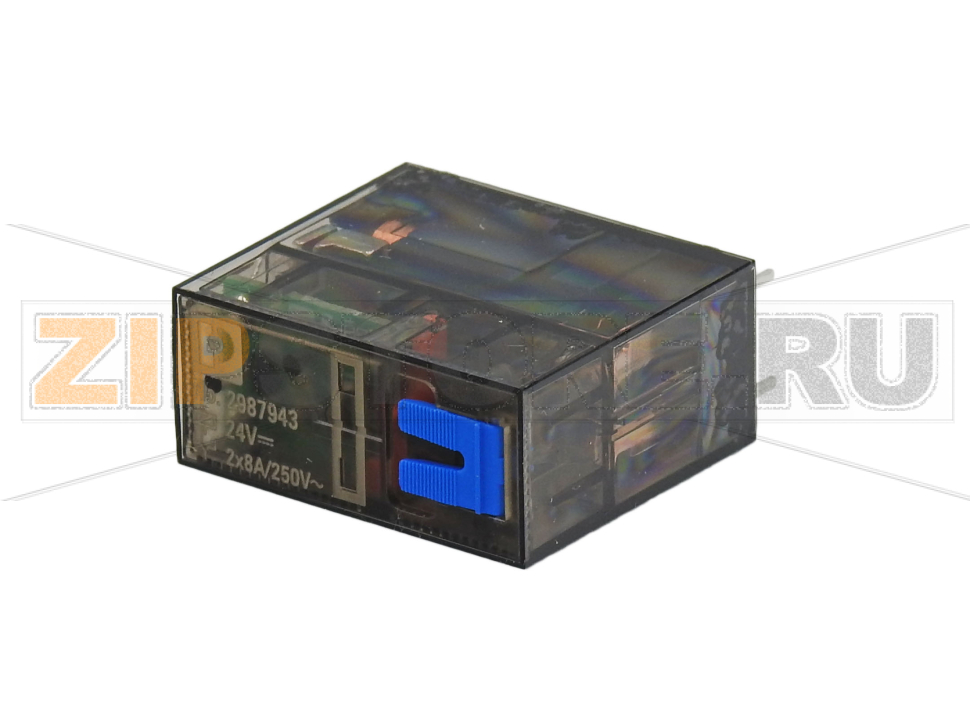

Вставное миниатюрное реле Phoenix Contact REL-MR- 24DC/21-21/MS

Описание товара

• Силовой контакт: есть
• Тип контактов: 2 переключающих (2CO)
• Кнопка для тестирования: есть
• Механический индикатор положения: есть
• Статусный светодиод: есть
• Диод свободного хода: есть
• Полярность катушки: A1+, A2−
• Входное напряжение катушки: 24 В DC
• Минимальный заказ: 10 шт.

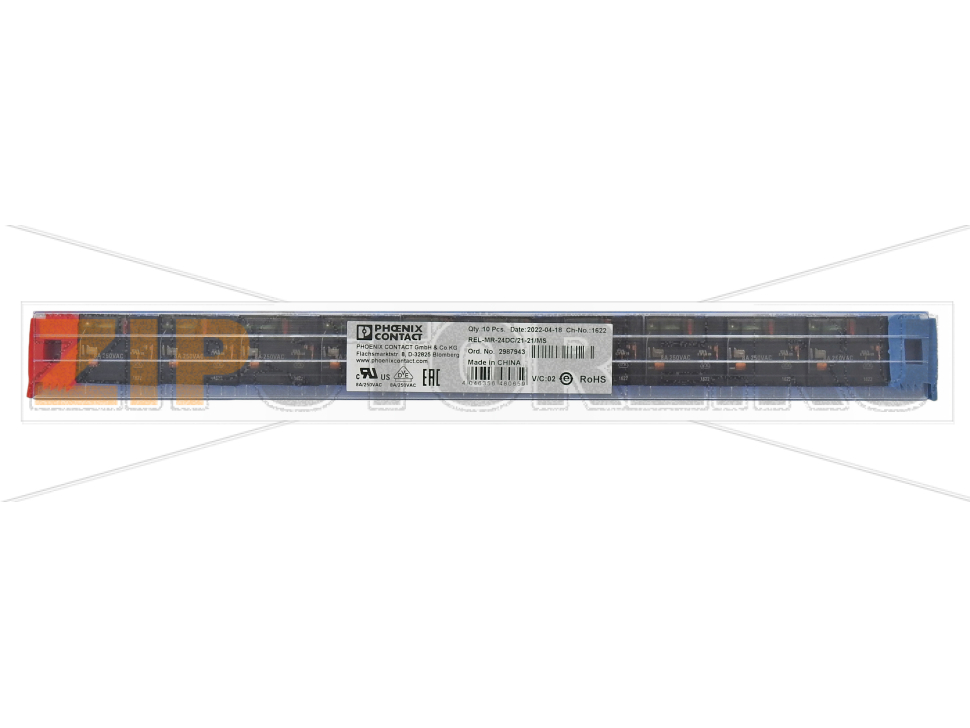

• Упаковка: 10 шт.

Вставное миниатюрное реле Phoenix Contact REL-MR-24DC/21-21/MS (арт. 2987943) предназначено для коммутации цепей управления и силовых нагрузок в системах промышленной автоматизации, машиностроении, энергоснабжении и на объектах инфраструктуры. Компактный форм-фактор и вставное исполнение упрощают монтаж и сервис: реле устанавливается в соответствующую колодку и при необходимости быстро заменяется без перенастройки схемы. Наличие кнопки тестирования и механического индикатора позволяет оперативно проводить проверку канала без подачи управляющего сигнала, а встроенный светодиод облегчает диагностику при эксплуатации.

Важной особенностью Phoenix Contact REL-MR-24DC/21-21/MS является встроенный диод свободного хода, который защищает цепи управления от выбросов напряжения при отключении катушки и продлевает срок службы электронной аппаратуры. При подключении следует соблюдать полярность A1+ и A2−. Два переключающих контакта обеспечивают гибкую коммутацию как в нормально-замкнутых, так и в нормально-разомкнутых конфигурациях, что удобно для интерфейсирования ПЛК с нагрузками различного типа.

Признаки неисправности

• Отсутствует щелчок при срабатывании, механический индикатор не меняет положение.
• Статусный светодиод не загорается при подаче напряжения на катушку (при корректной полярности A1+/A2−).
• Нагрузка не включается/не отключается, наблюдается нестабильная работа или дребезг.
• Повышенный нагрев корпуса или запах перегрева, потемнение пластика у контактной зоны.
• Аномально высокая падение напряжения на контактах или заметное снижение тока через нагрузку.

Типичные причины поломок

• Перегрузка или короткое замыкание на коммутируемой стороне, вызывающие оплавление или сваривание контактов.
• Коммутация индуктивных нагрузок без внешних мер подавления перенапряжений (RC-цепи, варисторы, диоды в цепи нагрузки).
• Несоблюдение полярности катушки, импульсные перенапряжения и броски в сети 24 В DC.
• Повышенная температура в шкафу, недостаточная вентиляция, отложение пыли и агрессивных аэрозолей.
• Чрезмерная частота срабатываний и механический износ, вибрации и удары.
• Слабый контакт в клеммах колодки, ослабление винтовых соединений и нагрев на переходных сопротивлениях.

Как проверить работоспособность

• Визуально оценить индикатор и работу кнопки теста: при нажатии контактная группа должна четко переключаться.
• Подать 24 В DC на катушку с соблюдением полярности: должен загореться LED и сработать механизм.
• Проконтролировать состояние контактов под нагрузкой и без нее, измерить переходное сопротивление.
• Проверить целостность катушки омметром (обрыв/короткое замыкание).

Рекомендации по эксплуатации и уходу

• Соблюдайте допустимые токи и типы нагрузок, избегайте длительной работы на предельных режимах.
• Для индуктивных нагрузок используйте соответствующие средства подавления перенапряжений в цепи нагрузки.
• Поддерживайте правильную полярность A1+/A2−; защищайте цепь катушки от импульсных помех.
• Обеспечьте достаточную вентиляцию в шкафу, следите за температурным режимом и чистотой.
• Периодически подтягивайте клеммные соединения в колодке, проверяйте отсутствие следов нагрева.
• Не используйте кнопку теста для частого ручного переключения под полной нагрузкой.
• При загрязнении окружения применяйте закрытые шкафы и фильтры, соблюдайте регламент ТО.
• Храните реле в сухом помещении, избегайте конденсата и механических ударов.

Реле Phoenix Contact REL-MR-24DC/21-21/MS сочетает удобство обслуживания, встроенную диагностику и защиту катушки, что делает его надежным элементом в цепях управления. При корректном подборе колодки, соблюдении полярности и условий эксплуатации реле демонстрирует стабильную работу и длительный ресурс. Минимальный заказ составляет 10 штук; поставка осуществляется упаковками по 10 штук.
