3-фазное измерение мощности; 480 В перем. т. / 1 А; светло-серые Wago 750-493

Name: 3-фазное измерение мощности; 480 В перем. т. / 1 А; светло-серые Wago 750-493
Brand: Wago
SKU: 750-493

Каталожный номер 750-493

3-фазное измерение мощности; 480 В перем. т. / 1 А; светло-серые Wago 750-493 - 3-фазное измерение мощности; 480 В перем. т. / 1 А; светло-серые Wago 750-493

Розничная цена

284 $ с НДС

array(34) { ["id"]=> string(6) "171621" ["product_id"]=> string(6) "234235" ["id_1c"]=> NULL ["sku"]=> string(7) "750-493" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-493" ["image_id"]=> NULL ["price"]=> float(26990) ["primary_price"]=> string(9) "284.09674" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(26990) ["unconverted_price"]=> float(284.09) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(26990) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 26 990 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

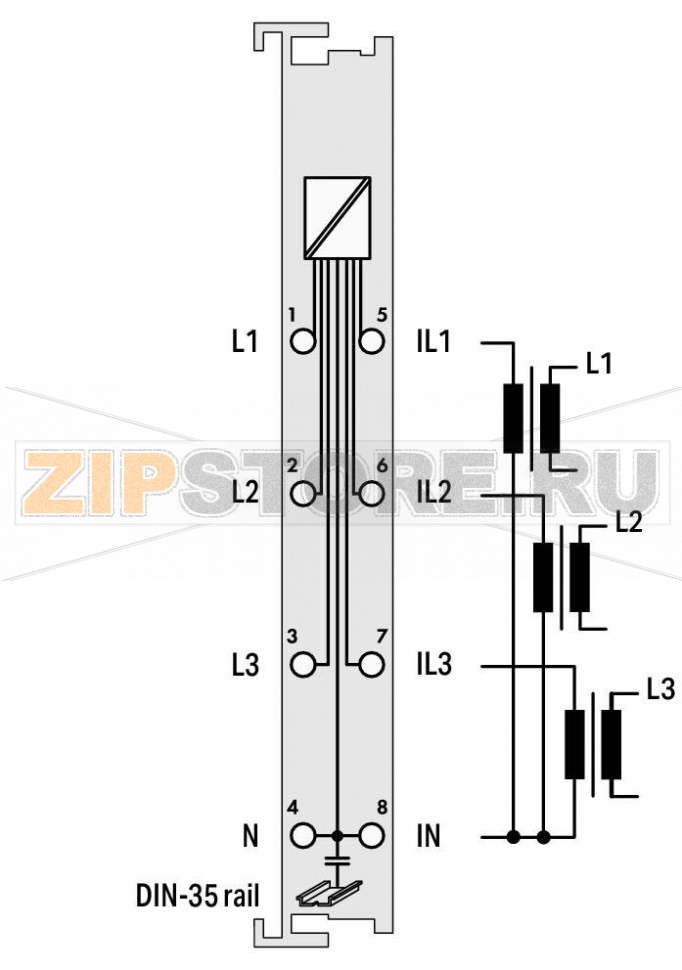

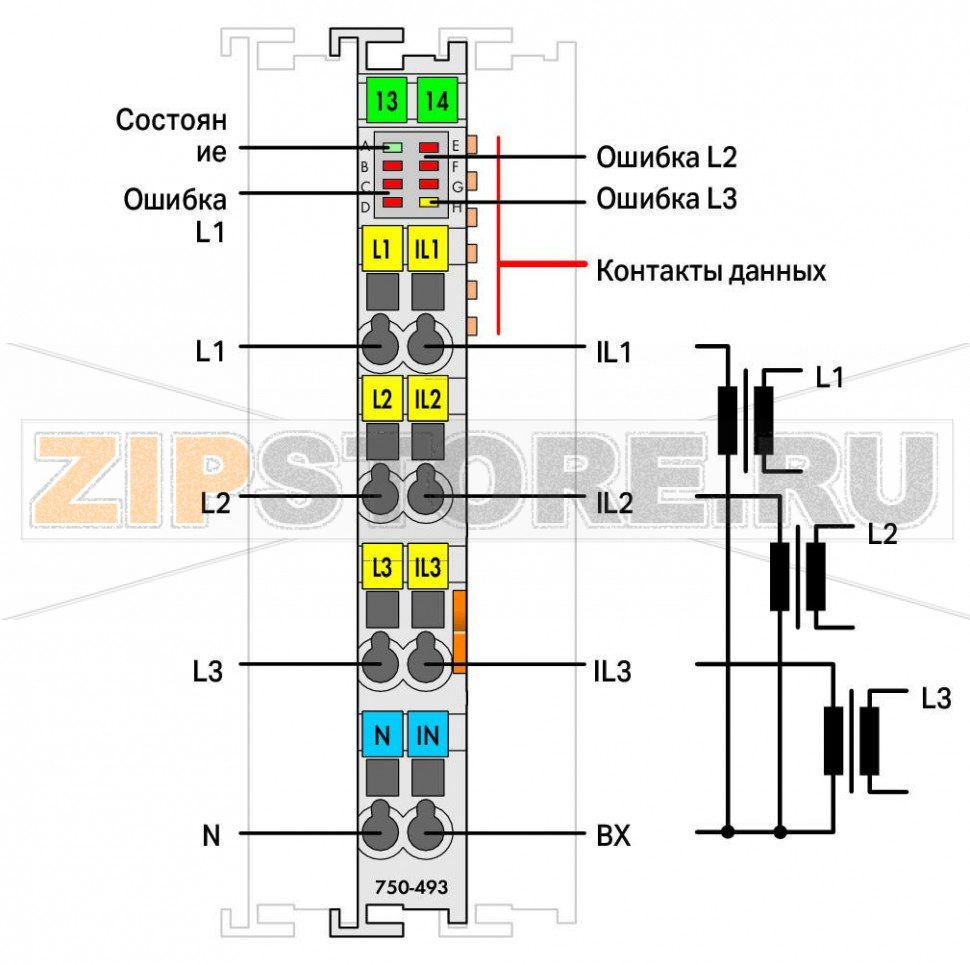

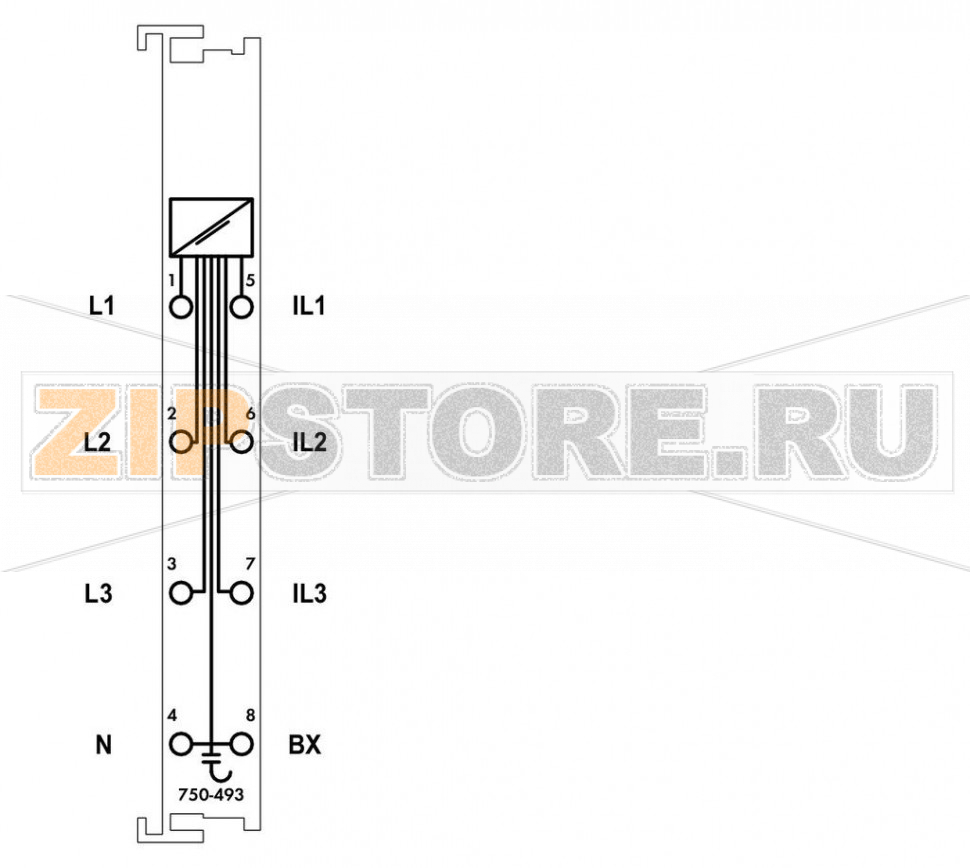

Трехфазный модуль измерения мощности 750?493 измеряет электрические данные в трехфазной питающей электрической сети. Напряжение измеряется путем подключения сети к L1, L2, L3 и N. Ток трех фаз подается на IL1, IL2, IL3 и IN через трансформаторы тока.

Трехфазный модуль измерения мощности передает среднеквадратические значения в образ процесса и не требует высокой вычислительной мощности от контроллера. Для каждой фазы эффективная мощность (P), потребляемая энергия (W) и коэффициент мощности (cos ?) вычисляются трехфазным модулем измерения мощности с помощью среднеквадратических значений всех измеренных напряжений (V) и токов (I).

Например, кажущуюся мощность (S) и угол фазового сдвига (?) можно легко получить из этих значений. Поэтому трехфазный модуль измерения мощности обеспечивает всесторонний анализ питающей сети через полевую шину. С помощью таких значений, как напряжение, ток, эффективная и кажущаяся потребляемая энергия или режим нагрузки оператор может наилучшим образом регулировать подачу питания на привод или машину и обеспечить защиту системы от повреждения/сбоя.

Технические данные

Number of measurement inputs	6 (3 входа напряжения, 3 входа тока)
тип сигнала	Power measurement
Форма сигнала	любая (с учетом диапазона частот и макс. рабочей частоты)
Разрешение [бит]	16 Bit
Битовая ширина	2 х 48 бит - данные, 2 х 24 бит - управление/состояние (опционально)
Входное сопротивление цепи напряжения (тип.)	1071 k?
Input resistance current path typ.	22 m?
Bezug fur Messfehler	AC Strom/Spannung
Messfehler, Bezugstemperatur	25 °C
Messfehler, Abweichung max. vom Messbereichsendwert	0,5 %
Измерительный ток (макс.)	1 А
Измерительное напряжение (макс.)	500 В перем. тока, 3~
Время цикла измерения	Adjustable measuring cycle time for Min_Max_Values
Диапазон частот с активированным фильтром постоянного тока	10 … 2000 Hz
Диапазон частот с деактивированным фильтром постоянного тока	0 … 2000 Hz
Диапазон частоты, частота электропитания	45 … 65 Hz
Operating frequency	7,2 kHz
Номинальное напряжение	277 В/480 В
Измеряемые величины	эффективная мощность, энергия, коэффициент мощности (cos ?)
Messkomponenten	Evaluating
Метод измерения	Измерение точного действующего значения измерения (RMS)
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	100 mA
Изоляция	4 kV system/field
расчетное импульсное напряжение	4 kV

Данные соединения

Connection technology: In-/Outputs	8 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	48,5 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	acc. to IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2
ЭМС - излучение помех	acc. to EN 61000-6-3
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4055143374385
Customs tariff number	85389099990
