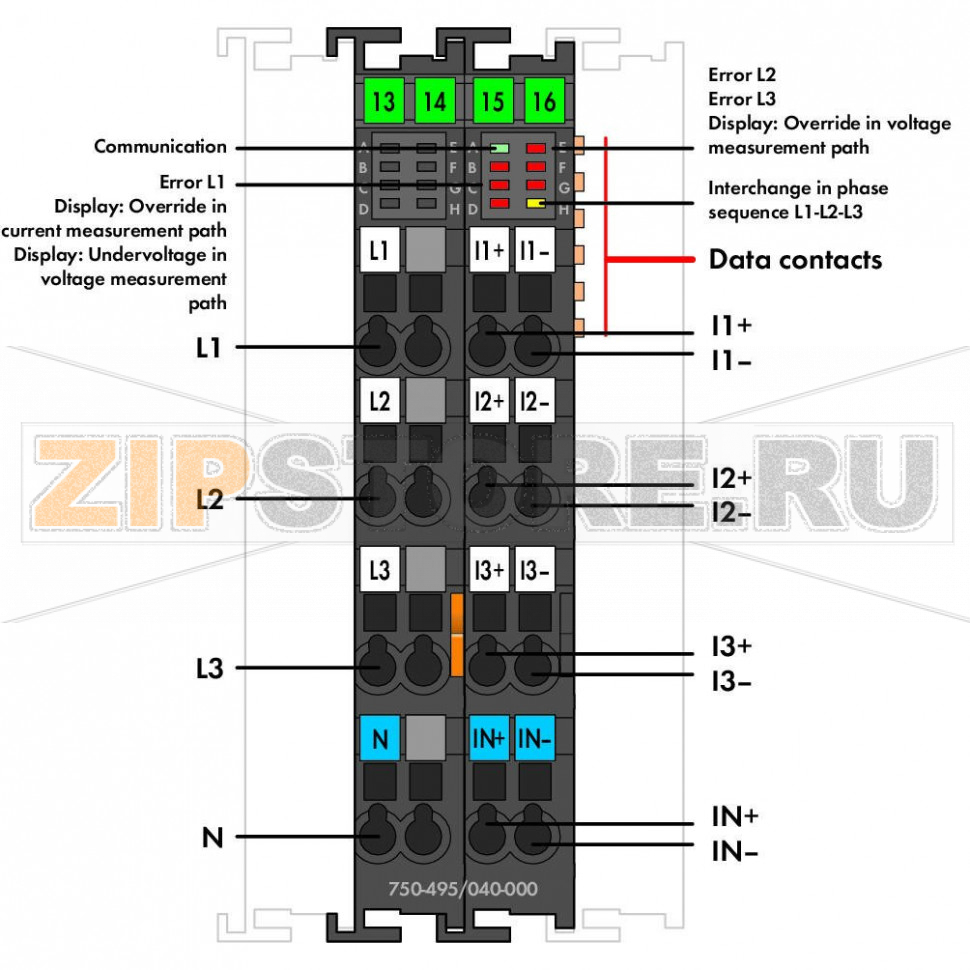

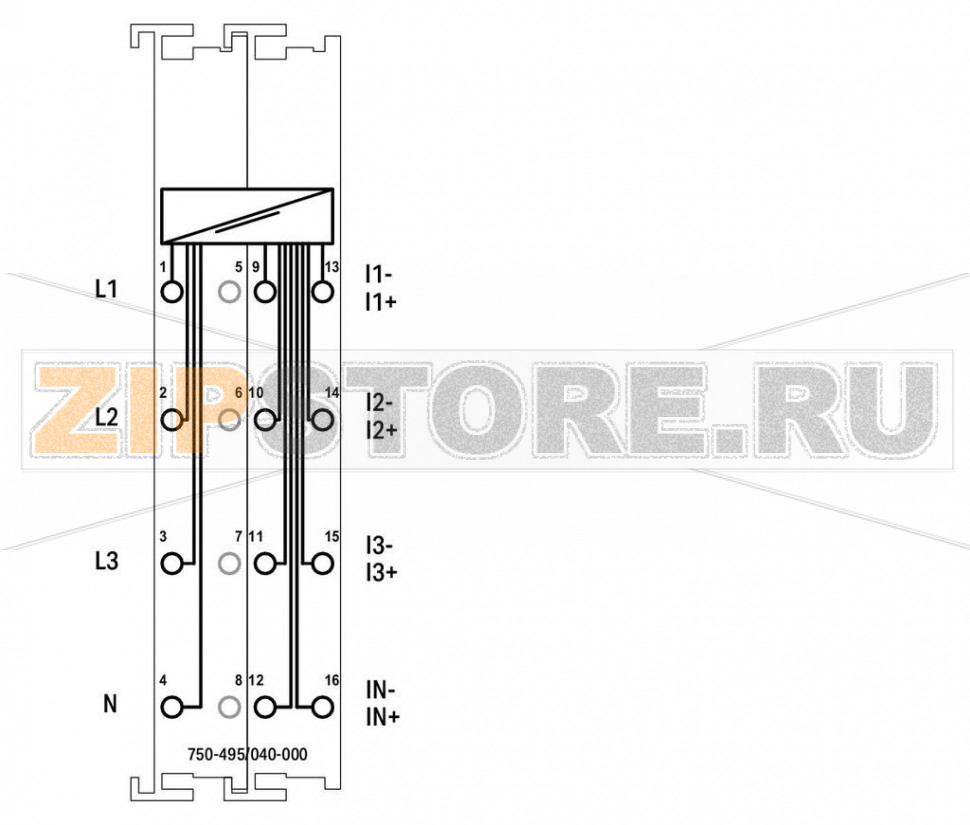

Модуль трехфазного измерения мощности 750-495 измеряет электрические параметры в трехфазной сети. Напряжение измеряется через подключение к L1, L2, L3 и N. Токи трех фаз подаются на IL1, IL2, IL3 и IN (по два клеммных контакта «+»/«−») через трансформаторы тока или через катушки Роговского для исполнения 750-495/000-002. Модуль передает все параметры (например, реактивную/полную/активную мощность, потребление энергии, коэффициент мощности, фазовый угол, частоту, пере-/недонапряжение) непосредственно в образ процесса, не нагружая контроллер вычислениями. Расширенный набор метрик и гармонический анализ до 41-й гармоники позволяют выполнять комплексную диагностику сети по полевой шине. Эти данные помогают оптимизировать питание привода или машины и защитить систему от повреждений и отказов. Измерение тока в нейтральном проводнике позволяет выявлять и предотвращать повреждения изоляции. Четырехквадрантная индикация показывает тип нагрузки (индуктивная/емкостная) и режим работы (потребитель/генератор).
Устройство идеально подходит для эксплуатации в экстремальных условиях благодаря:
Технические данные
| Количество измерительных входов | 7 (3 входа измерения напряжения, 4 дифференциальных входа измерения тока) |
| Тип сигнала | Измерение мощности |
| Форма сигнала | Любые периодические сигналы (с учетом предельных частот) |
| Разрешение, бит | 24 бит |
| Битовая ширина | 2 × 128-бит (данные); 2 × 64-бит (управление/статус) |
| Входное сопротивление цепи напряжения (тип.) | 1429 кΩ |
| Входное сопротивление токовой цепи (тип.) | 22 мΩ |
| База для ошибки измерения | Переменный ток/напряжение (AC) |
| Опорная температура для погрешности | 25 °C |
| Погрешность, макс. отклонение от конца диапазона | 0,5 % |
| Измерительный ток (макс.) | 1 А |
| Время цикла измерения | Регулируемое: среднее арифм., минимальные/максимальные значения |
| Диапазон частоты, сеть | 45 … 65 Гц |
| Диапазон частот, анализ гармоник | 0 … 3300 Гц |
| Рабочая частота | 15,9 кГц |
| Номинальное напряжение | ULN = 400 В AC; ULL = 690 В AC |
| Измеряемые величины | Межфазное напряжение, мощность, энергия, коэффициенты мощности, частота, гармонический анализ (до 41-й гармоники), THD |
| Компоненты измерения | Вычисление |
| Метод измерения | Истинное среднеквадратичное значение (RMS) |
| Системное напряжение питания | 5 В DC; через контактную группу данных |
| Потребление тока (5 В) | 100 мА |
| Диэлектрическая прочность | 2,5 кВ (AC) / 3,5 кВ (DC); EN 60870-2-1 |
| Импульсное выдерживаемое напряжение | 5,0 кВ (EN 60870-2-1 / класс VW3); 6,0 кВ (UL 508); 6,0 кВ (EN 60664-1 / до 4000 м н.у.м.); 4,0 кВ (EN 60664-1 / > 4000 м до 5000 м н.у.м.) |
| Категория перенапряжения | Номинал 400/690 В в 3-фазной системе: III (EN 60664-1 / до 4000 м н.у.м.); II (EN 60664-1 / > 4000 м до 5000 м н.у.м.) |
Данные соединения
| Технология подключения: входы/выходы | 16 × CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Одножильные проводники | 0,25 … 2,5 мм² / 24 … 14 AWG |
| Гибкие многожильные проводники | 0,25 … 2,5 мм² / 24 … 14 AWG |
| Длина зачистки изоляции | 8 … 9 мм / 0,31 … 0,35" |
Геометрические данные
| Ширина | 24 мм / 0,945" |
| Высота | 100 мм / 3,937" |
| Длина | 67,8 мм / 2,669" |
| Высота от верхней кромки DIN-рейки 35 | 60,6 мм / 2,386" |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Материалы
| Цвет | темно-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Масса | 92,5 г |
| Маркировка соответствия | CE |
Требования к окружающей среде
| Температура окружающей среды (эксплуатация) | -40 … 70 °C |
| Температура хранения | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 (EN 60664-1) |
| Рабочая высота | 0 … 2000 м без дерейтинга; 2000 … 5000 м с дерейтингом 0,5 K/100 м; макс. 5000 м |
| Монтажное положение | Горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Кратковременная конденсация | По классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме ветрового дождя, воды и обледенения) |
| Виброустойчивость | IEC 60068-2-6 (ускорение: 5 g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155, EN 61373 |
| Ударопрочность | IEC 60068-2-27 (15 g / 11 мс / полусинус / 1000 ударов; 25 g / 6 мс / 1000 ударов), EN 50155, EN 61373 |
| ЭМС – помехоустойчивость | EN 61000-6-1, -2, EN 61131-2, морские приложения, EN 50121-3-2, -4, -5, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 |
| ЭМС – излучение помех | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, морские приложения, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Стойкость к загрязняющим газам | IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при влажности 75 % | 25 ppm |
Коммерческие данные
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4055143353571 |
| Код ТН ВЭД | 85389099990 |

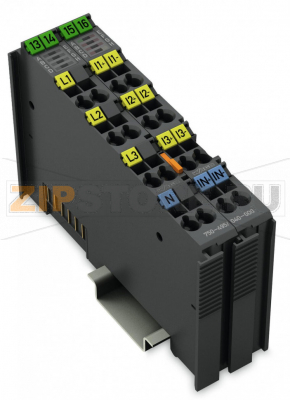

Модуль WAGO 750-495/040-000 предназначен для трехфазного измерения мощности в системах автоматизации и энергомониторинга. Он интегрируется в узлы ввода-вывода серии 750 и позволяет получать в контроллере полный набор параметров качества электропитания без дополнительной нагрузки на CPU. Решение ориентировано на эксплуатацию в тяжелых условиях: при широких перепадах температуры, вибрациях, электромагнитных наводках и повышенных требованиях к надежности. Это делает 750-495/040-000 востребованным на объектах транспорта, в энергетике, нефтегазовой отрасли и на промышленном производстве.

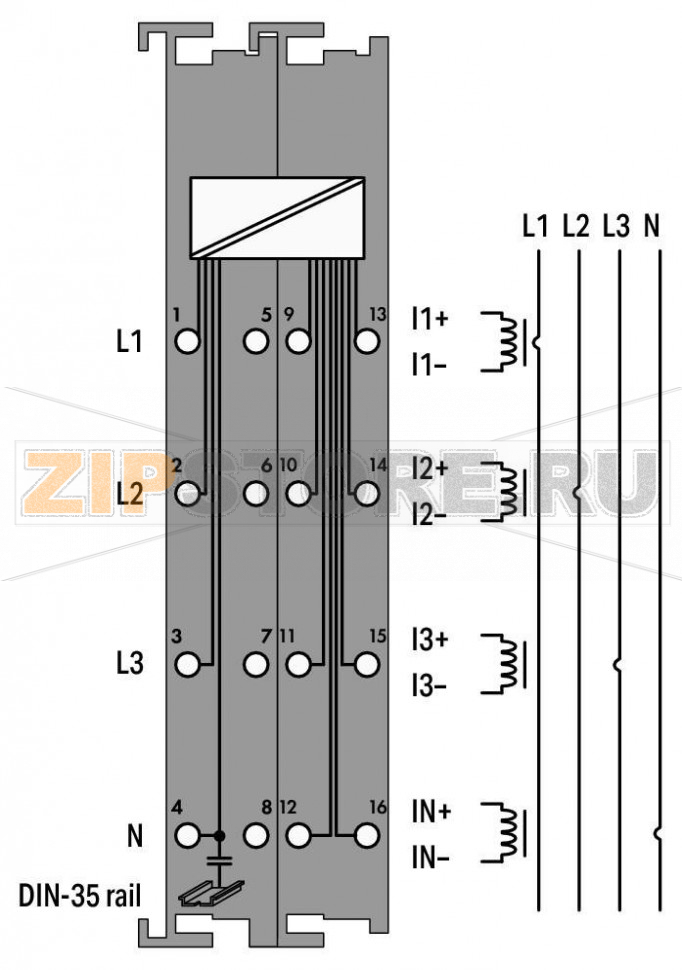

Подключение модуля обеспечивает прямое измерение напряжений фазной и линейной системы и токов через трансформаторы тока либо катушки Роговского (в зависимости от исполнения). Отдельное измерение в нейтрали помогает своевременно выявлять утечки и асимметрии, связанные с износом изоляции или ошибками подключения нагрузки. Четырехквадрантная индикация позволяет однозначно видеть характер нагрузки и режим работы, что упрощает диагностику и анализ энергоэффективности. Для интеграции в SCADA и АСУ ТП данные доступны по шине с детализированной индикацией состояния и событийному журналу на стороне контроллера.
Типичные области применения WAGO 750-495/040-000 — мониторинг приводов и насосных агрегатов, учет энергии по участкам, предиктивное обслуживание электрооборудования, контроль качества электроэнергии на вводах РУ и распределительных щитах. За счет аппаратной обработки вычислений модуль стабильно работает в системах с большим количеством каналов, сохраняя цикловые времена и детерминизм ПЛК.
Причины возможных отказов:
Признаки неисправности модуля:
Рекомендации по эксплуатации и уходу:
Применение WAGO 750-495/040-000 помогает своевременно обнаруживать отклонения параметров сети и предотвращать простои оборудования. При соблюдении правил монтажа и эксплуатации модуль демонстрирует стабильную точность и долговечность в составе распределенных систем управления.
