3-фазное измерение мощности; 690 В перем. т. / 1 А; светло-серые Wago 750-495

Name: 3-фазное измерение мощности; 690 В перем. т. / 1 А; светло-серые Wago 750-495
Brand: Wago
SKU: 750-495

Каталожный номер 750-495

3-фазное измерение мощности; 690 В перем. т. / 1 А; светло-серые Wago 750-495 - 3-фазное измерение мощности; 690 В перем. т. / 1 А; светло-серые Wago 750-495

Розничная цена

363 $ с НДС

array(34) { ["id"]=> string(6) "171627" ["product_id"]=> string(6) "234241" ["id_1c"]=> NULL ["sku"]=> string(7) "750-495" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-495" ["image_id"]=> string(1) "0" ["price"]=> float(34468) ["primary_price"]=> string(10) "362.810168" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(34468) ["unconverted_price"]=> float(362.8) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(34468) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 34 468 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

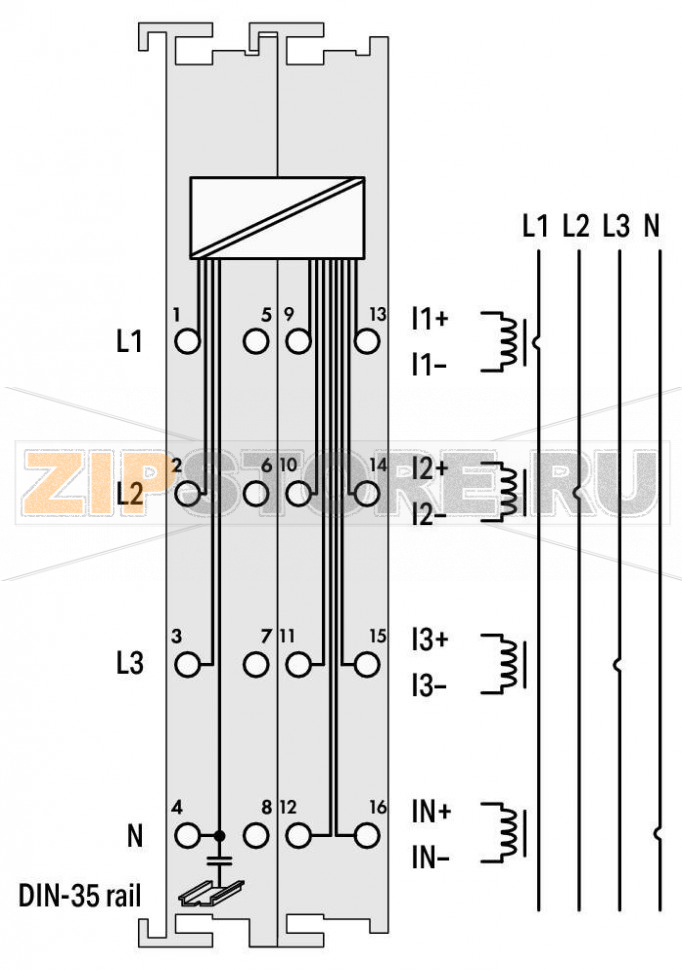

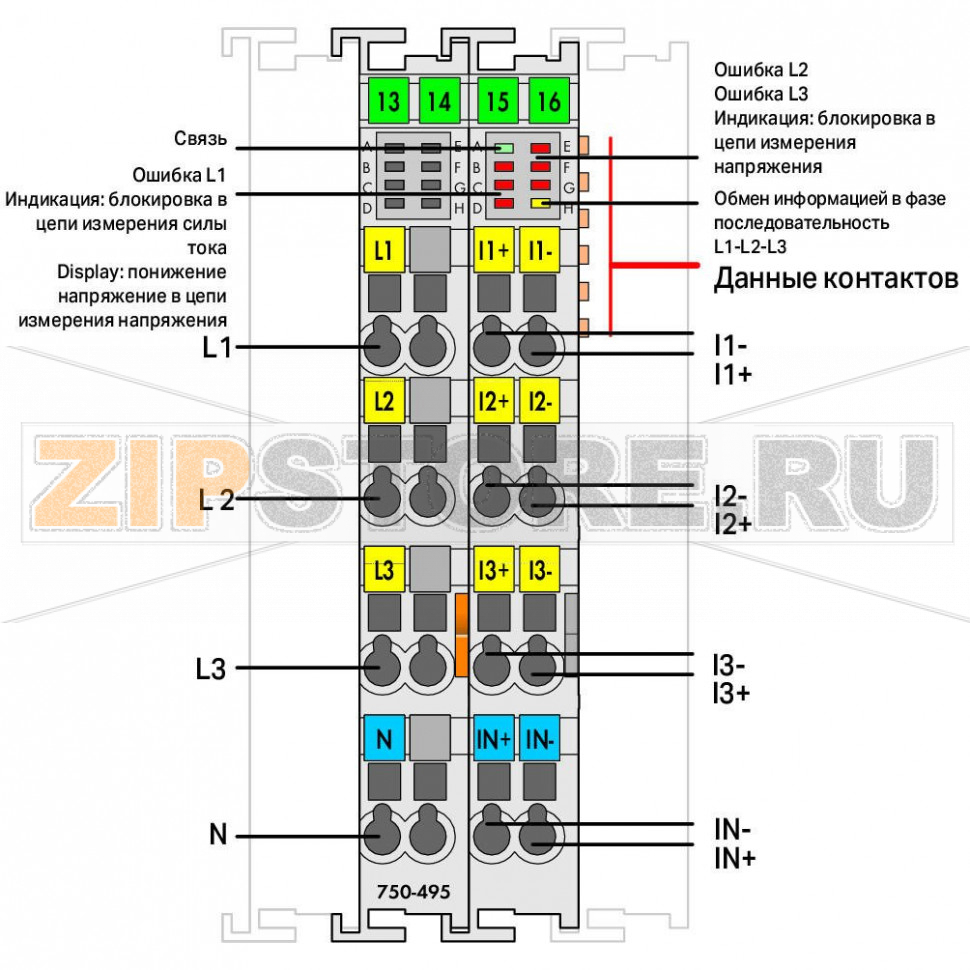

Модуль 3‑фазного измерения мощности 750‑495 измеряет электрические параметры в трехфазной сети. Напряжение подключается к L1, L2, L3 и N. Токи трех фаз подаются на входы IL1, IL2, IL3 и IN (по два зажимных контакта на канал: «+», «−») через трансформаторы тока или, для модификации 750‑495/000‑002, через катушки Роговского. Модуль 750‑495 передает показатели (активная/реактивная/полная мощность, потребление энергии, коэффициент мощности, фазовый угол, частота, пере-/недонапряжение) напрямую в процессный образ, не нагружая контроллер вычислениями. Расширенный набор метрик и анализ гармоник до 41‑й обеспечивают детальную диагностику сети по полевой шине.

Получаемые данные позволяют оптимизировать питание привода или машины, защитить систему от повреждений и простоев. Контроль тока в нейтральном проводнике помогает выявлять пробои изоляции. Четырехквадрантная индикация показывает тип нагрузки (индуктивная/емкостная) и режим работы (потребитель/генератор).

Технические данные

Количество измерительных входов	7 (3 входа измерения напряжения, 4 дифференциальных входа измерения тока)
Тип сигнала	Измерение мощности
Форма сигнала	Любые периодические сигналы (с учетом максимальной частоты)
Разрешение, бит	24 бит
Битовая ширина	2 × 128‑бит данные; 2 × 64‑бит управление/статус
Входное сопротивление цепи напряжения (тип.)	1429 кΩ
Входное сопротивление цепи тока (тип.)	22 мΩ
База для расчета погрешности	AC ток/напряжение
Опорная температура для погрешности	25 °C
Погрешность, макс. отклонение от конечного значения диапазона	0,5 %
Измерительный ток (макс.)	1 A
Время цикла измерения	Регулируемое (среднее арифметическое, значения Min/Max)
Диапазон частоты (сеть)	45 … 65 Гц
Диапазон частот (анализ гармоник)	0 … 3300 Гц
Рабочая частота	15,9 кГц
Номинальное напряжение	VLN = 400 В AC; VLL = 690 В AC
Измеряемые величины	Межфазное напряжение, мощность, энергия, коэффициент мощности, частота сети, анализ гармоник (до 41‑й гармоники), THD
Обработка измерений	Оценка/вычисление параметров
Метод измерения	Истинное действующее значение (RMS)
Питание системы	DC 5 В; через контактные площадки
Потребляемый ток (5 В)	100 мА
Изоляция	6 кВ система/поле
Импульсное выдерживаемое напряжение	6 кВ

Данные соединения

Технология подключения: входы/выходы	16 × CAGE CLAMP®
Тип соединения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	24 мм / 0,945 дюйма
Высота	100 мм / 3,937 дюйма
Длина	67,8 мм / 2,669 дюйма
Высота от верхней кромки DIN‑рейки 35 мм	60,6 мм / 2,386 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	90,7 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2
Рабочая высота	0 … 2000 м
Монтажное положение	Горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	соответствует EN 61000‑6‑2
ЭМС — излучение помех	соответствует EN 61000‑6‑3
Устойчивость к загрязняющим веществам	IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа товаров	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4050821548256
Код ТН ВЭД	85389099990

Назначение и особенности

WAGO 750‑495 — модуль 3‑фазного измерения мощности для систем распределенного ввода‑вывода. Он предназначен для мониторинга и анализа параметров электросети с возможностью прямой передачи результатов в процессный образ контроллера. Поддерживается работа с трансформаторами тока и, в исполнении 750‑495/000‑002, с катушками Роговского. Функции анализа гармоник, контроль коэффициента мощности и 4‑квадрантная индикация позволяют эффективно управлять качеством электроэнергии, снижать потери и предотвращать аварии оборудования. Исполнение «3‑фазное измерение мощности; 690 В перем. т. / 1 А; светло‑серые WAGO 750‑495» подходит для задач промышленной автоматизации, энергетики, ЦТП и объектов инфраструктуры.

Применение

Модуль используют для учета энергии, балансировки фаз, выявления асимметрий и перегрузок, мониторинга THD и локализации проблем питания. Интеграция по полевой шине упрощает построение систем предиктивного обслуживания: тренды мощности и частоты позволяют вовремя диагностировать износ приводов, несоосность и другие отклонения технологического процесса.

Причины неисправностей

Неверная схема подключения или перепутанные полярности вторичных цепей ТТ/катушек Роговского.
Эксплуатация вне допустимых пределов напряжения, тока, температуры или влажности.
Открытый вторичный контур трансформатора тока при поданном первичном токе (пробой, перегрев входа).
Импульсные перенапряжения (грозовые, коммутационные) при отсутствии должной защиты.
Коррозия контактов из‑за агрессивных газов (H2S, SO2) и пыли, отсутствие обслуживания.
Механические воздействия, вибрации сверх нормы, слабая фиксация на DIN‑рейке.
Статическое электричество и наводки при плохом экранировании и заземлении.

Как понять, что модуль вышел из строя

Отсутствуют или нестабильны данные в процессном образе, появляются ошибки/алярмы контроллера.
Неверные показания (скачки, невозможность установить нулевую мощность при отключенной нагрузке).
Зависание или отсутствие обновления результатов анализа гармоник и коэффициента мощности.
Нет реакции на изменение нагрузки, постоянные аварийные флаги по перенапряжению/недонапряжению.
Аномальный нагрев, потемнение корпуса, следы оплавления или запах перегрева.
Индикация состояния (если предусмотрена системой) показывает ошибку модуля.

Рекомендации по уходу и эксплуатации

Проверяйте затяжку клемм и целостность проводников, используйте рекомендованное сечение.
Исключайте открытие вторичных цепей ТТ под током, применяйте клеммы с шунтом/короткозамыкателями.
Обеспечьте правильную полярность и ориентацию ТТ/датчиков; указывайте корректные коэффициенты в контроллере.
Соблюдайте требования по температуре, влажности и уровню загрязнений; защищайте от агрессивных газов.
Регулярно очищайте от пыли, обеспечьте вентиляцию шкафа, избегайте тепловых карманов рядом с модулем.
Используйте сетевую и импульсную защиту (УЗИП), качественное заземление и экранирование.
Периодически проводите функциональную проверку: сопоставляйте показания с эталонным прибором.
При обновлении проекта контроллера проверяйте корректность параметризации и масштабирования каналов.

Соблюдение этих рекомендаций повышает надежность WAGO 750‑495 и обеспечивает корректный учет и анализ параметров сети на всем жизненном цикле оборудования.
