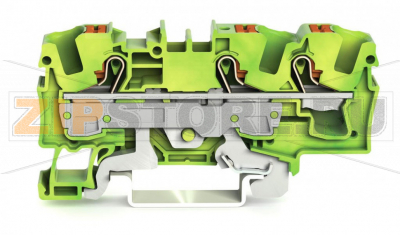

3-проводные клеммы с заземлением; с нажимной кнопкой; 3; с тестовым портом; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm; зеленые-желто Wago 2206-1307

Name: 3-проводные клеммы с заземлением; с нажимной кнопкой; 3; с тестовым портом; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm; зеленые-желто Wago 2206-1307
Brand: Wago
SKU: 2206-1307

Каталожный номер 2206-1307

3-проводные клеммы с заземлением; с нажимной кнопкой; 3; с тестовым портом; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm; зеленые-желто Wago 2206-1307

Розничная цена

6 $ с НДС

array(34) { ["id"]=> string(6) "139240" ["product_id"]=> string(6) "201928" ["id_1c"]=> NULL ["sku"]=> string(9) "2206-1307" ["sort"]=> string(1) "1" ["name"]=> string(9) "2206-1307" ["image_id"]=> NULL ["price"]=> float(601) ["primary_price"]=> string(8) "6.326126" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(601) ["unconverted_price"]=> float(6.32) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(601) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 601 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно

IEC/EN 60947-7-2

Взрывозащита

Сертификация

ATEX: PTB 18 ATEX 1007 U / IECEx: PTB 18.0014U

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип привода	Push-in Кнопка (push-button) При помощи инструмента
Допустимые материалы проводников	Медь
Номинальное сечение	6 мм²
Одножильные проводники	0,5 … 10 мм² / 20 … 8 AWG
Одножильные, подключение напрямую (push-in)	1 … 10 мм² / 14 … 8 AWG
Многожильные тонкие проводники	0,5 … 10 мм² / 20 … 8 AWG
Многожильные с изолированным наконечником	2,5 … 6 мм² / 16 … 10 AWG
Мин. многожильные с изол. наконечником, подключение вставкой	2,5 … 6 мм² / 16 … 10 AWG
Длина зачистки	13 … 15 мм / 0.51 … 0.59 inch

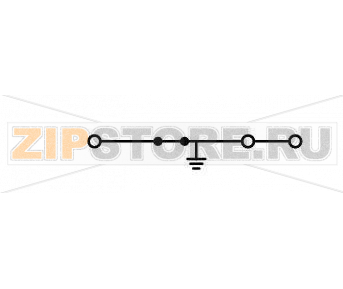

Общее число точек соединения	3
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника через push-in можно вставлять проводники и меньшего сечения.
Количество гнёзд под перемычки	2

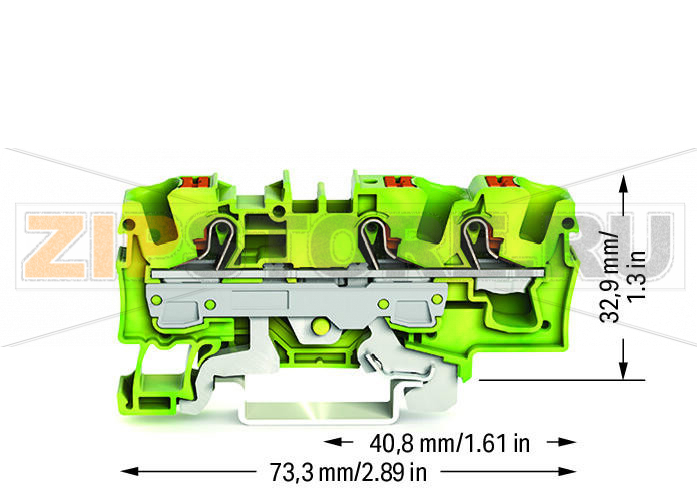

Геометрические данные

Ширина	7,5 мм / 0.295 inch
Высота от верхнего края DIN-рейки	32,9 мм / 1.295 inch
Длина	73,3 мм / 2.886 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная и боковая маркировка

Материалы

Цвет	Зелёно-жёлтый
Изоляционный материал	Полиамид (PA66)
Вес	20,9 g

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143712125
Код ТН ВЭД	85369010000

Трёхпроводная клемма заземления WAGO 2206-1307 — решение для организации надёжного PE-проводника в распределительных щитах, шкафах управления и промышленном оборудовании. Конструкция на DIN-рейку 35 мм с фронтальным подключением упрощает разводку в стеснённых пространствах, а push-in CAGE CLAMP® с нажимной кнопкой позволяет быстро подключать медные одножильные и многожильные проводники, в том числе с наконечником. Наличие тестового порта облегчает контроль целостности цепи и измерение сопротивления заземления без разборки.

WAGO 2206-1307 обеспечивает равномерный контакт PE с DIN-рейкой за счёт геометрии корпуса и пружинного зажима, что важно для защиты персонала и корректной работы устройств защиты. Боковая и центральная маркировка помогают поддерживать читаемость схем и исключать ошибки обслуживания. Клемма используется в машиностроении, инфраструктурных проектах, системах ОВК, энергетике и процессной индустрии, включая объекты с повышенными требованиями к безопасности.

Типичные причины неисправностей

Перегрев из-за неполного ввода жилы, повреждения провода при зачистке или превышения допустимой нагрузки по току.
Ослабление контакта при вибрациях и циклических термонагрузках, что ведёт к росту переходного сопротивления.
Коррозия и загрязнение при работе во влажной или агрессивной среде, окисление DIN-рейки, ухудшающее контакт PE.
Механические повреждения корпуса или пружинного узла при неправильном демонтаже/монтаже, ударных нагрузках.
Применение неподходящих проводников (например, алюминиевых) или несоблюдение длины зачистки.

Как понять, что клемма вышла из строя

Заметный нагрев клеммы под нагрузкой, потемнение, следы оплавления или запах перегрева.
Люфт провода в зажиме, заедание кнопки, снижение усилия пружины, невозможность надежной фиксации.
Отсутствие электрической непрерывности между зажимом и DIN-рейкой при прозвонке, завышенное сопротивление PE.
Визуальные дефекты: трещины корпуса, сколы, следы дугового разряда, коррозия контактных поверхностей.

Рекомендации по эксплуатации и уходу

Использовать только медные проводники, соблюдать корректную длину зачистки и чистоту жилы; при необходимости применять изолированные наконечники.
Периодически выполнять визуальный осмотр на предмет перегрева и повреждений, контролировать отсутствие люфта проводников.
Поддерживать чистоту тестового порта и зоны контакта с DIN-рейкой; удалять окислы и загрязнения с рейки, применять оцинкованные рейки.
Избегать натяжения и крутящих нагрузок на проводники, учитывать вибрации; при сильной вибрации использовать фиксаторы кабеля.
Соблюдать условия хранения и эксплуатации, защищать клемму от влаги и агрессивных сред; не применять растворители, разрушающие полиамид.
Корректно маркировать цепи, использовать штатные торцевые и разделительные элементы производителя.

При соблюдении монтажа и регламента обслуживания WAGO 2206-1307 обеспечивает стабильное и безопасное заземление, сокращая время сборки и упрощая диагностику в эксплуатации.
