3-проводные проходные клеммы; 1 мм; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 1,00 mm; серые Wago 2000-1301

Каталожный номер 2000-1301
Розничная цена
0.62 $ с НДС ≈ 59 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно IEC/EN 60947-7-1
Номинальное напряжение (III / 3) 800 V
Номинальное импульсное напряжение (III / 3) 8 kV
Номинальный ток 13,5 A
Номинальный ток (2) 17,5 A
Примечание к номиналам Категория перенапряжения III / Степень загрязнения 3

Сертификаты по UL 1059

Стандарт UL 1059
Номинальное напряжение UL (Use Group B) 600 V
Номинальный ток UL (Use Group B) 15 A
Номинальное напряжение UL (Use Group C) 600 V
Номинальный ток UL (Use Group C) 15 A

Сертификаты по CSA

Номинальное напряжение CSA (Use Group B) 600 V
Номинальный ток CSA (Use Group B) 10 A
Номинальное напряжение CSA (Use Group C) 600 V
Номинальный ток CSA (Use Group C) 10 A

Информация для Ex

Номинальное напряжение EN (Ex e II) 550 V
Номинальный ток (Ex e II) 13 A
Номинальный ток (Ex e II) с перемычкой 12 A

Данные соединения

Технология соединения Push-in CAGE CLAMP®
Тип приведения Push-in; инструмент для обслуживания
Материал проводников Медь
Номинальное сечение проводника 1 мм²
Размеры одножильных проводников 0,14 … 1,5 мм² / 24 … 16 AWG
Одножильные, подключаемые напрямую (push-in) 0,5 … 1,5 мм² / 20 … 16 AWG
Тонкие многожильные проводники 0,14 … 1,5 мм² / 24 … 16 AWG
Многожильные с изолированным наконечником 0,5 … 0,75 мм² / 20 … 18 AWG
Мин. многожильные с изолированным наконечником (подключение вставкой) 0,5 … 0,75 мм² / 20 … 18 AWG
Длина зачистки 9 … 11 мм / 0.35 … 0.43 inch

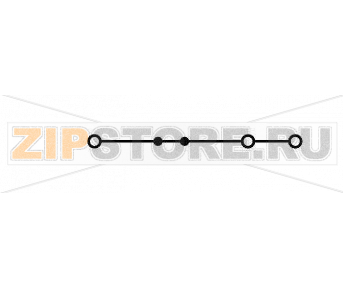

Общее число точек соединения 3
Общее число потенциалов 1
Количество уровней 1
Тип проводки Фронтальное подключение
Примечание (сечение проводника) В зависимости от характеристик проводника возможно подключение проводника меньшего сечения через push-in.
Количество пазов для перемычек 2

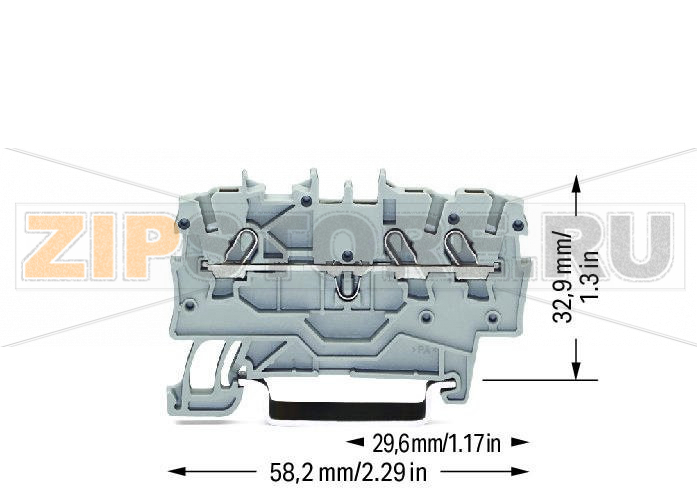

Геометрические данные

Ширина 3,5 мм / 0.138 inch
Высота от верхнего края DIN-рейки 32,9 мм / 1.295 inch
Длина 58,2 мм / 2.291 inch

Механические данные

Исполнение Горизонтальное
Тип монтажа DIN-рейка 35 мм
Маркировочный уровень Центральная/боковая маркировка

Материалы

Цвет Серый
Изоляционный материал Полиамид (PA66)
Пожарная нагрузка 0,088 MJ
Вес 4,2 г

Коммерческие данные

Продуктовая группа 22 (TOPJOB S)
Тип упаковки BOX
Страна происхождения CN
GTIN 4045454966843
Код ТН ВЭД 85369010000

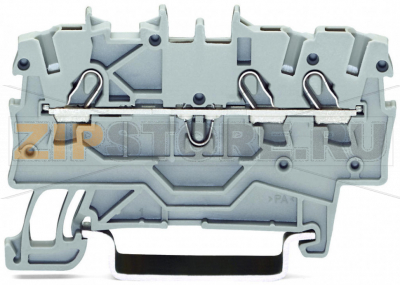

Трёхпроводная проходная клемма WAGO 2000-1301 предназначена для компактного и надежного распределения одного потенциала на три точки подключения. Конструкция оптимизирована для установки на DIN-рейки 35×7,5 и 35×15, что делает изделие удобным для шкафов управления, распределительных щитов и систем автоматизации. Благодаря технологии Push-in CAGE CLAMP проводники подключаются безвинтовым способом: одножильные и многожильные с наконечником вставляются напрямую, что сокращает время монтажа и снижает риск ослабления контакта при вибрациях.

Клемма выполнена из термостойкого полиамида и имеет серый цвет корпуса, поддерживает боковую и центральную маркировку для удобства идентификации цепей. Конструкция предусматривает два посадочных места под перемычки для быстрых мостовых соединений между клеммами на рейке, а также возможность тестирования через стандартные контрольные точки. Исполнение соответствует требованиям «повышенной безопасности» Ex e II, что позволяет применять изделие в соответствующих зонах взрывоопасных установок при соблюдении правил проектирования и подбора корпуса.

Монтаж выполняется на стандартную DIN-рейку: клемма защелкивается на профиле и готова к подключению. Для многожильных проводников рекомендуется использовать изолированные наконечники и выдерживать требуемую длину зачистки. Обслуживание сводится к периодическому визуальному контролю и, при необходимости, освобождению контакта инструментом согласно инструкции.

Причины возможных неисправностей

  • Перегрев от превышения допустимого тока или из-за повышенного переходного сопротивления при неправильной подготовке жил.
  • Неправильное сечение или тип проводника, в том числе луженые мягкие жилы без наконечника, приводящие к «ползучести» и ослаблению контакта.
  • Механические воздействия: удар, перекос при установке на рейку, чрезмерная тяга за кабель.
  • Агрессивная среда и конденсат: коррозионное старение контактных поверхностей и изоляции.
  • Нарушение требований Ex (подбор корпуса, уплотнений, степень защиты), вызывающее ускоренное старение материала.

Как понять, что клемма вышла из строя

  • Локальный нагрев, изменение цвета или запах оплавленного пластика.
  • Потеря удержания проводника, его выпадение или люфт при легком усилии.
  • Следы подгорания, трещины корпуса, деформация посадочного места под перемычку.
  • Периодические обрывы цепи, рост падения напряжения на клемме при нагрузке.
  • Неудовлетворительные результаты проверки омметром/милливольтметром при нагрузочном тесте.

Рекомендации по уходу и эксплуатации

  • Соблюдайте корректную длину зачистки и используйте наконечники для многожильных проводников; не припаивайте жилы под пружинный контакт.
  • Регулярно осматривайте клеммник: проверяйте маркировку, отсутствие загрязнений, трещин и следов нагрева.
  • Поддерживайте чистоту в шкафу, исключайте попадание агрессивных жидкостей и пыли; для Ex-применений обеспечьте требуемую степень защиты оболочки.
  • Не превышайте допустимые токовые нагрузки перемычек; используйте фирменные мосты, совместимые с серией.
  • После сервисных работ проверяйте надежность фиксации проводников и отсутствие вытяжки жил.
  • Контролируйте температуру узла под расчетной нагрузкой при вводе в эксплуатацию и после изменений в схеме.

WAGO 2000-1301 обеспечивает стабильный контакт и сокращает время сборки, оставаясь удобным решением для распределения потенциалов в компактных шкафах, в том числе в проектах с повышенными требованиями к безопасности.
