Информация по безопасности 1:
Примечание: клеммы с двойным потенциалом не допускают соединение с помощью смежных перемычек.
Характеристики по IEC/EN 60664-1
| Соответствие стандартам | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 В |
| Номинальное импульсное напряжение (III / 3) | 8 кВ |
| Номинальный ток | 76 А |
| Пояснение к обозначениям | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
| Технология соединения | CAGE CLAMP® (пружинной зажим) |
| Тип привода | Инструмент (открытие пружины инструментом) |
| Материал проводника | Медь |
| Одножильные проводники | 0,2 … 16 мм² / AWG 24 … 6 |
| Тонкие многожильные проводники | 0,2 … 16 мм² / AWG 24 … 6 |
| Длина зачистки | 16 … 17 мм / 0,63 … 0,67 дюйма |

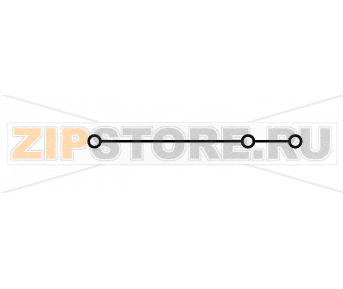

| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Ширина | 12 мм / 0,472 дюйма |
| Высота от верхнего края DIN-рейки | 37,5 мм / 1,476 дюйма |
| Длина | 104,5 мм / 4,114 дюйма |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная маркировка |
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,619 МДж |
| Вес | 45,3 г |
| Тип упаковки | Коробка |
| Страна происхождения | Германия |
| GTIN | 4044918543699 |
| Код ТН ВЭД | 85369010000 |
Трёхпроводная проходная клемма WAGO 283-674 предназначена для организации надёжных соединений в шкафах управления и распределительных устройствах. Благодаря пружинной технологии CAGE CLAMP® соединение сохраняет стабильный контакт при вибрациях и температурных колебаниях, а синий цвет корпуса позволяет использовать изделие для цепей нейтрали согласно принятой цветовой идентификации. Клемма устанавливается на DIN-рейку 35×15 или 35×7,5 и поддерживает фронтальное подключение, что упрощает монтаж в плотных компоновках и делает маркировку на центральном поле хорошо читаемой.
WAGO 283-674 подходит для медных проводников различных типов, в том числе многопроволочных тонких с наконечниками или без них. Инструментальная активация пружины обеспечивает быстрый и повторяемый монтаж без риска недотяжки, характерной для винтовых решений. Такой подход снижает трудозатраты при серийной сборке и повышает воспроизводимость качества соединений.
Клемма применяется в распределении питания, в цепях освещения и управления, в вводно-распределительных устройствах, а также в шкафах АСУ ТП. Конструкция с тремя точками подключения на одном потенциале упрощает разветвление цепей без дополнительных аксессуаров и экономит место на рейке.
О выходе клеммы из строя или о нарушении качества соединения могут свидетельствовать: локальный перегрев и потемнение пластика, запах перегретой изоляции, следы оплавления, изменение цвета маркировки, появление люфта проводника в гнезде, следы искрения, обугливание или растрескивание корпуса, а также выпадение проводника при лёгком натяжении. В эксплуатационных условиях настораживать должна аномальная температурная дельта по сравнению с соседними клеммами при одинаковой нагрузке.
Наиболее частые причины — превышение допустимого тока с перегревом, применение неподходящего материала проводника (например, алюминия без специальных мер), неправильная длина зачистки жилы, повреждение пружинного механизма острым или неподходящим инструментом, ввод провода с заусенцами или без наконечника при многопроволочной структуре, химическое воздействие агрессивных сред, длительное воздействие повышенной температуры, механические перегрузки и ударные нагрузки на сборку. Отдельно стоит учитывать ограничения по перемычкам: для исполнений с двойным потенциалом не допускается использование смежных перемычек, что может привести к перегреву и нарушению селективности.
Для поддержания ресурса WAGO 283-674 рекомендуется использовать только медные проводники, соблюдать корректную длину зачистки, применять наконечники на тонких многопроволочных жилах, не превышать допустимую нагрузку по току и условиям окружающей среды. Во время монтажа открывать пружину только подходящим инструментом и вводить жилу без перекоса. Периодически проводить визуальный осмотр, удалять пыль и загрязнения, контролировать отсутствие признаков перегрева; при наличии тепловизора — периодически сравнивать температуру клеммы с соседними при номинальной нагрузке. Следует использовать штатные концевые упоры и оригинальную маркировку, а также избегать применения смежных перемычек в исполнениях, где это не допускается. При обнаружении трещин, потери упругости пружины или следов термического повреждения клемма подлежит замене.
Соблюдение указанных рекомендаций позволит обеспечить стабильную работу клеммных соединений и продлить срок службы изделия WAGO 283-674 в составе электротехнических установок.
| Производитель | Wago |
| Заказ кратно | 20 |
| Минимальный заказ | 20 |
| Вес | 0 кг |
