Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Номинальный ток (2) | 32 A |
| Примечание (номиналы) | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
Одобрения по UL 1059
| Норматив | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 20 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 20 A |
Одобрения по CSA
| Номинальное напряжение CSA (Use Group B) | 600 V |
| Номинальный ток CSA (Use Group B) | 20 A |
| Номинальное напряжение CSA (Use Group C) | 600 V |
| Номинальный ток CSA (Use Group C) | 20 A |
Информация Ex
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 22 A |
| Номинальный ток (Ex e II) с перемычкой | 20 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения в действие | Push-in; инструментом |
| Допустимые материалы проводника | Медь |
| Номинальное поперечное сечение | 2,5 мм² |
| Размеры одножильных проводников | 0,25 … 4 мм² / 22 … 12 AWG |
| Одножильные, прямое подключение (push-in) | 0,75 … 4 мм² / 18 … 12 AWG |
| Тонкие многожильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Многожильные с изолированным наконечником | 1 … 2,5 мм² / 18 … 14 AWG |
| Мин. многожильные с изолированным наконечником, подключение путем вставки | 1 … 2,5 мм² / 18 … 14 AWG |
| Длина снятия изоляции | 10 … 12 мм / 0.39 … 0.47 inch |
| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение проводника) | В зависимости от характеристик проводника через push-in возможно подключение проводника с меньшим сечением. |
| Количество пазов для перемычек | 2 |
| Ширина | 5,2 мм / 0.205 inch |
| Высота от верхнего края DIN-рейки | 32,9 мм / 1.295 inch |
| Длина | 59,2 мм / 2.33 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная/боковая маркировка |
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,104 MJ |
| Вес | 6,2 г |
| Группа товаров | 22 (TOPJOB S) |
| Тип упаковки | BOX (коробка) |
| Страна происхождения | DE (Германия) |
| GTIN | 4017332999243 |
| Код ТН ВЭД | 85369010000 |

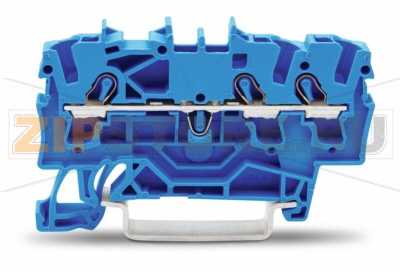

Трехпроводная проходная клемма WAGO 2002-1304 — решение для распределения одного потенциала на три проводника в компактном корпусе. Технология пружинного зажима Push-in CAGE CLAMP обеспечивает быстрый монтаж без обслуживания и устойчивость к вибрациям, а фронтальное подключение упрощает укладку проводов в узких шкафах. Клемма совместима с DIN-рейками 35×7,5 и 35×15, поддерживает боковую и центральную маркировку, что ускоряет ввод в эксплуатацию и упрощает сервис. Голубой цвет корпуса позволяет визуально выделять цепи, в том числе контуры искробезопасности (Ex i), а соответствие Ex e II делает изделие применимым во взрывоопасных зонах при правильном подборе компонентов и соблюдении проектных норм.
Клемма рассчитана на медные проводники, допускает прямое вставление одножильных и проводов с наконечником, а также подключение тонкопроволочных с помощью инструмента. Два паза для перемычек дают гибкость при группировании потенциалов и создании распределительных гребенок. Корпус из PA66 обладает высокой механической прочностью и термостойкостью, что важно в условиях промышленных шкафов управления.
Типичные причины отказов: перегрев из-за превышения допустимого тока или плотной укладки без вентиляции; неправильный выбор сечения или качества проводника (ломкие жилы, отсутствие наконечника на тонкопроволочных проводах); неверная длина зачистки с попаданием изоляции в зону зажима; применение немедных проводников; коррозия контакта при высокой влажности или агрессивной атмосфере; некорректное использование перемычек с превышением суммарной нагрузки; механические повреждения корпуса при демонтаже.
Признаки неисправности: потемнение или обесцвечивание пластика, следы оплавления, запах перегрева; локальный нагрев клеммы под нагрузкой; ослабление прижима — проводник легко вынимается; следы искрения на токоведущих частях; рост падения напряжения в цепи или нестабильная работа подключенного оборудования; трещины корпуса и потеря фиксации на DIN-рейке.
Рекомендации по уходу и эксплуатации: подбирать сечение проводника и тип наконечника в соответствии с требованиями производителя; соблюдать длину снятия изоляции 10–12 мм и не допускать попадания изоляции в зону контакта; использовать только медные проводники и качественные наконечники; при тонкопроволочных жилах выполнять подключение с помощью инструмента; не превышать токовые нагрузки на клемму и перемычки, распределять ток по нескольким точкам; регулярно проводить визуальный осмотр и термоконтроль при вводе в эксплуатацию и в ходе регламентного обслуживания; поддерживать чистоту — удалять пыль сухой мягкой щеткой, избегать агрессивных растворителей; в системах Ex соблюдать требования проектных норм, указывать контуры на маркировке и применять соответствующие аксессуары. Соблюдение этих правил обеспечивает долгий ресурс и надежность WAGO 2002-1304 в составе распределительных и управляющих шкафов.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 59.2 мм |
| Ширина | 5.2 м |
