Номинальные параметры по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Номинальный ток (2) | 32 A |
| Примечание (номиналы) | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
| Стандарт | UL 1059 |
| Номинальное напряжение (Use Group B) | 600 V |
| Номинальный ток (Use Group B) | 20 A |
| Номинальное напряжение (Use Group C) | 600 V |
| Номинальный ток (Use Group C) | 20 A |
| Номинальное напряжение (Use Group B) | 600 V |
| Номинальный ток (Use Group B) | 20 A |
| Номинальное напряжение (Use Group C) | 600 V |
| Номинальный ток (Use Group C) | 20 A |
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 22 A |
| Номинальный ток (Ex e II) с перемычкой | 20 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип срабатывания / инструмент | Вставка (Push-in) Инструмент для обслуживания |
| Материал проводника | Медь |
| Номинальное сечение | 2,5 мм² |
| Одножильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Одножильные (прямое подключение) | 0,75 … 4 мм² / 18 … 12 AWG |
| Тонкие многожильные | 0,25 … 4 мм² / 22 … 12 AWG |
| Многожильные с изолированным наконечником | 1 … 2,5 мм² / 18 … 14 AWG |
| Мин. многожильные с наконечником (вставка) | 1 … 2,5 мм² / 18 … 14 AWG |
| Длина зачистки | 10 … 12 мм / 0.39 … 0.47 inch |

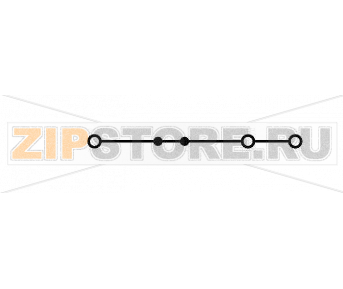

| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип подводки проводников | Фронтальное подключение |
| Примечание (сечение проводника) | В зависимости от характеристик проводника, через push-in можно вводить и проводники меньшего сечения. |
| Число пазов для перемычек | 2 |

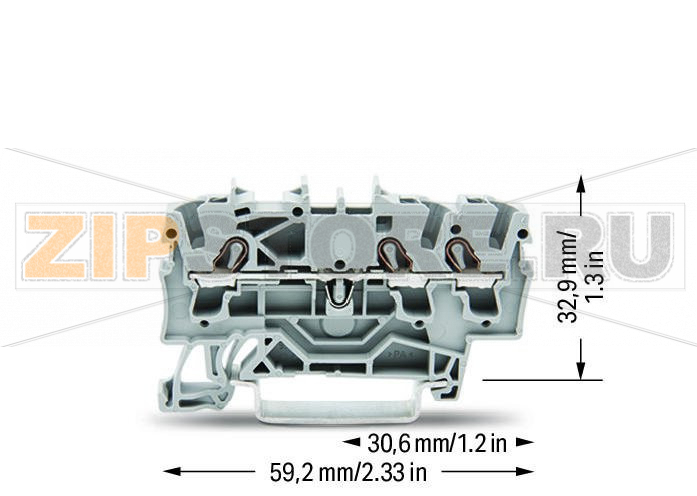

| Ширина | 5,2 мм / 0.205 inch |
| Высота над DIN-рейкой | 32,9 мм / 1.295 inch |
| Длина | 59,2 мм / 2.33 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная / боковая маркировка |
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,104 MJ |
| Масса | 6,1 g |
| Группа продукции | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Страна производства | DE |
| GTIN | 4017332999229 |
| Код ТН ВЭД | 85369010000 |
Трехпроводная проходная клемма WAGO 2002-1301 предназначена для компактного и надежного подключения медных проводников в щитах управления и распределительных устройствах. Конструкция на DIN-рейку 35 мм и фронтальный ввод проводников упрощают монтаж в тесных шкафах. Технология пружинного зажима Push-in CAGE CLAMP обеспечивает быстрый ввод подготовленных или жестких жил без применения усилий, устойчивый контакт при вибрациях и минимальное обслуживание в течение всего срока службы. Клемма допускает применение в установках повышенной безопасности (Ex e II) при соблюдении соответствующих правил монтажа.
Область применения включает силовые и сигнальные цепи в машиностроении, HVAC, автоматике зданий, производственных линиях. Три точки подключения на один потенциал позволяют аккуратно реализовывать разветвления без дополнительных аксессуаров и экономить место в щите. Наличие двух пазов под перемычки облегчает группирование клемм и гибкую коммутацию.
Основные причины отказов подобных клемм связаны с нарушением правил монтажа и эксплуатации. К типичным относятся: недостаточная длина зачистки и частичное попадание изоляции в зажим; использование неподходящего сечения или класса гибкости проводника; применение некачественных или несоответствующих наконечников; превышение длительного тока, приводящее к перегреву; ослабление контакта из‑за загрязнений, коррозии или многократных циклов подключений; механические нагрузки на провод (натяжение, вибрации без разгрузки); ошибки при установке перемычек и неверное распределение потенциалов. В среде Ex особую роль играют несоблюдение зазоров, недостающие торцевые элементы/перегородки и отсутствие защитных крышек там, где они требуются.
Понять, что клемма вышла из строя или требует вмешательства, можно по ряду признаков: локальный нагрев или потемнение пластика, запах перегрева, следы оплавления или искрения у точки контакта; изменение цвета маркировки рядом с клеммой; увеличение падения напряжения на соединении по сравнению с соседними; заметное люфтовое движение проводника при легком подтягивании (потеря прижима); окислы на видимых частях токоведущих деталей; периодические отказы цепи при вибрации. В случае обнаружения подобных симптомов клемму следует вывести из эксплуатации и заменить, предварительно выяснив причину.
Рекомендации по уходу и эксплуатации включают регулярный визуальный осмотр рядов клемм, проверку корректности зачистки (10–12 мм) и глубины ввода жил, использование подходящих наконечников для многожильных проводов, поддержание чистоты DIN-рейки и корпуса клеммы. Не допускайте превышения допустимой токовой нагрузки и температуры окружающей среды в шкафу, обеспечьте достаточную вентиляцию. При обслуживании отсоединяйте питание, используйте рекомендованный инструмент для освобождения пружины, избегайте повреждения токоведущих частей. Для взрывозащищенных установок соблюдайте требования Ex e II: применяйте соответствующие торцевые пластины, перегородки и крышки, выдерживайте расстояния и правила прокладки. Регулярно проверяйте надежность посадки перемычек и целостность маркировки. Соблюдение этих правил обеспечивает длительную и безопасную работу WAGO 2002-1301 в составе электроустановки.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 59.2 мм |
| Ширина | 5.2 м |
