| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 41 A |
| Номинальный ток (2) | 57 A |
| Пояснение (номиналы) | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
| Стандарт | UL 1059 |
| Номинальное напряжение UL (группа B) | 600 V |
| Номинальный ток UL (группа B) | 50 A |
| Номинальное напряжение UL (группа C) | 600 V |
| Номинальный ток UL (группа C) | 50 A |
| Номинальное напряжение CSA (группа B) | 600 V |
| Номинальный ток CSA (группа B) | 50 A |
| Номинальное напряжение CSA (группа C) | 600 V |
| Номинальный ток CSA (группа C) | 50 A |
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 36 A |
| Номинальный ток (Ex e II) с перемычкой | 33 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения | Push-in (с обслуживанием инструментом) |
| Материал проводников | Медь |
| Номинальное сечение | 6 мм² |
| Одножильные проводники | 0,5 … 10 мм² / 20 … 8 AWG |
| Одножильные, прямое подключение | 2,5 … 10 мм² / 14 … 8 AWG |
| Тонкие многожильные проводники | 0,5 … 10 мм² / 20 … 8 AWG |
| Многожильные с изолированным наконечником | 2,5 … 6 мм² / 16 … 10 AWG |
| Мин. многожильные с изол. наконечником (вставка) | 2,5 … 6 мм² / 16 … 10 AWG |
| Длина снятия изоляции | 13 … 15 мм / 0.51 … 0.59 inch |
| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (сечение проводника) | В зависимости от характеристик проводника, возможна вставка проводника меньшего сечения через push-in. |
| Число пазов для перемычек | 2 |

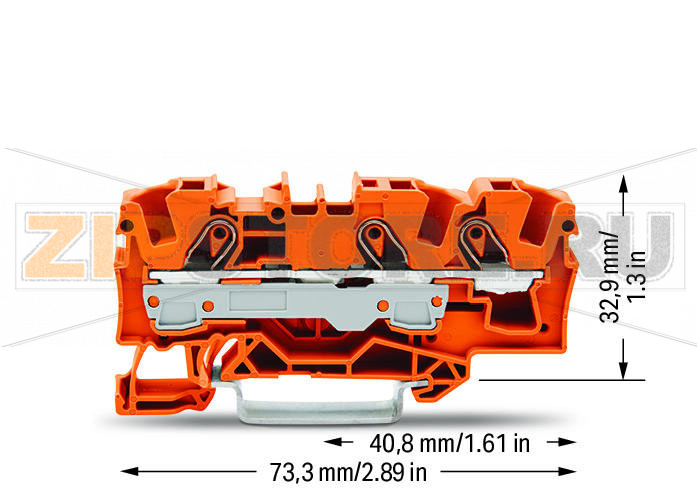

| Ширина | 7,5 мм / 0.295 inch |
| Высота от верхней кромки DIN-рейки | 32,9 мм / 1.295 inch |
| Длина | 73,5 мм / 2.894 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная/боковая маркировка |
| Цвет | Оранжевый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,193 MJ |
| Вес | 11,8 g |
| Группа продукции | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4017332999700 |
| Таможенный код | 85369010000 |
3‑проводная проходная клемма WAGO 2006‑1302 предназначена для организации надежных и компактных соединений в шкафах управления и распределительных щитах. Конструкция серии TOPJOB S с зажимом Push‑in CAGE CLAMP обеспечивает быстрый монтаж без обслуживания, устойчивость к вибрациям и постоянный контакт при длительной эксплуатации. Клемма подходит для применения в установках с повышенными требованиями безопасности, включая исполнения Ex e II, а также совместима с DIN‑рейками 35×15 и 35×7,5. Боковая и центральная маркировка упрощают идентификацию цепей при монтаже и сервисе.
WAGO 2006‑1302 используется в системах распределения питания, входных и выходных цепях ПЛК, в цепях управления электроприводами и промышленными датчиками. Три точки подключения на одном потенциале позволяют последовательно прокладывать шину питания, выполнять отводы на нагрузку и подключать контур измерения без дополнительных клемм. Наличие пазов для перемычек облегчает создание групповых соединений и модификацию схем без пайки и дополнительных аксессуаров.
Признаки того, что клемма нуждается в замене: потемнение или обесцвечивание корпуса, следы оплавления или запах перегрева, заметное повышение температуры при рабочем токе, ослабление удержания проводника, увеличение падения напряжения на соединении, искрение при вибрациях, а также повреждение посадочных мест под перемычки или маркировку. В зонах Ex обращайте внимание на целостность корпуса и отсутствие микротрещин.
Распространенные причины отказов: превышение допустимой токовой нагрузки и нагрев выше допустимого; неполная вставка проводника или неправильная длина зачистки, приводящие к высокому переходному сопротивлению; использование неподходящих наконечников или проводников из немедных материалов; многократные циклы подключения с повреждением жил; попадание пыли, влаги, агрессивных сред; механические перегрузки, удары, чрезмерная вибрация; некорректная установка перемычек и нарушение минимальных расстояний изоляции.
Рекомендации по эксплуатации и уходу: выполнять монтаж только на исправной DIN‑рейке с ровной посадкой; соблюдать рекомендуемую длину снятия изоляции и использовать соответствующие наконечники; проверять, что проводник вставлен до упора и зафиксирован зажимом; периодически осматривать клеммы на предмет потемнения, трещин и следов нагрева; контролировать качество перемычечных соединений и корректность маркировки; поддерживать чистоту внутри шкафа и удалять пыль, снижающую изоляцию и ухудшающую теплоотвод; избегать прокладки кабелей с натяжением; при работах в потенциально взрывоопасных зонах придерживаться требований Ex e, включая ограничения по токам и температурным классам.
Использование клемм WAGO 2006‑1302 совместно с оригинальными перемычками, маркировкой и тестовыми аксессуарами обеспечивает повторяемость монтажа, удобство диагностики и снижение времени простоя оборудования. При обнаружении описанных признаков неисправности клемму следует заменить, а причину перегрева или ослабления контакта — устранить, чтобы исключить повторный отказ узла.
