Оконцевание алюминиевых проводников
Пружинные клеммы WAGO подходят для однопроволочных алюминиевых проводников сечением до 4 мм² / 12 AWG при условии использования контактной пасты WAGO «Alu‑Plus» при оконцевании.
Преимущества контактной пасты «Alu‑Plus»:
При использовании клемм с технологией пружинного зажима CAGE CLAMP® алюминиевые проводники необходимо предварительно зачистить лезвием, после чего немедленно ввести их в клеммные гнёзда, заполненные контактной пастой «Alu‑Plus».
Также допускается дополнительно нанести WAGO «Alu‑Plus» на всю поверхность алюминиевого проводника перед подключением.
Обратите внимание: номинальные токи должны быть скорректированы с учётом сниженной проводимости алюминия:
2,5 мм² = 16 А
4 мм² = 22 А
Электрические данные
Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 В |
| Номинальное импульсное напряжение (III / 3) | 8 кВ |
| Номинальный ток | 32 А |
| Пояснение (номиналы) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
Данные соединения
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | Рабочий инструмент |
| Материалы подключаемых проводников | Медь Алюминий |
| Сечения однопроволочных проводников | 0,08 … 4 мм² / 28 … 12 AWG |
| Сечения тонких многожильных проводников | 0,08 … 4 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 9 … 10 мм / 0,35 … 0,39 дюйма |

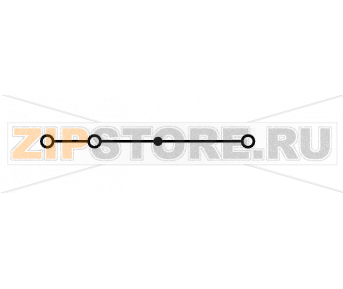

| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
Геометрические данные
| Ширина | 6 мм / 0,236 дюйма |
| Высота от верхнего края DIN-рейки | 29 мм / 1,142 дюйма |
| Длина | 73,5 мм / 2,894 дюйма |
Механические данные
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная маркировка |
Материалы
| Цвет | Оранжевый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,174 МДж |
| Вес | 10,9 г |
Коммерческие данные
| Тип упаковки | BOX (коробка) |
| Страна происхождения | DE (Германия) |
| GTIN | 4044918484862 |
| Код ТН ВЭД | 85369010000 |
WAGO 281-678 — трёхпроводная проходная клемма с технологией CAGE CLAMP®, предназначенная для подключения проводников сечением до 4 мм². Клемма устанавливается на стандартные DIN-рейки 35×15 и 35×7,5, имеет центральную маркировку и оранжевый корпус, что упрощает визуальную идентификацию в щитах управления и распределительных коробках. Конструкция пружинного зажима обеспечивает стабильный, виброустойчивый и безобслуживающийся контакт без применения винтов.
Клемма ориентирована на профессиональный монтаж в промышленной автоматике, машиностроении, системах зданий и энергетике. CAGE CLAMP® снижает требования к подготовке жил, компенсирует вибрации и температурные циклы, поддерживая постоянное контактное давление. Допускается подключение медных и алюминиевых проводников; для алюминия требуется использование контактной пасты WAGO Alu‑Plus и быстрая посадка после зачистки для предотвращения окисления.
Монтаж и эксплуатация
Перед подключением необходимо обеспечить чистую и ровную зачистку жилы на рекомендуемую длину и избавить её от загрязнений. Для тонких многожильных проводников целесообразно использовать наконечники. Ввод и извлечение проводников выполняется подходящим инструментом согласно инструкциям WAGO, без чрезмерного усилия. При работе с алюминием жила предварительно очищается лезвием и покрывается пастой Alu‑Plus.
Типовые причины отказов
Как понять, что клемма вышла из строя
Рекомендации по уходу и профилактике
Соблюдение этих рекомендаций позволяет сохранить надёжность соединения и продлить срок службы клемм WAGO 281‑678 в составе распределительных и управляющих систем.
| Производитель | Wago |
| Заказ кратно | 50 |
| Минимальный заказ | 50 |
| Вес | 0 кг |
