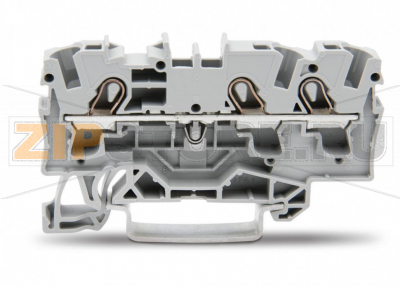

3-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1301

Name: 3-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1301
Brand: Wago
SKU: 2004-1301

Каталожный номер 2004-1301

3-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1301

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "139360" ["product_id"]=> string(6) "202048" ["id_1c"]=> NULL ["sku"]=> string(9) "2004-1301" ["sort"]=> string(1) "1" ["name"]=> string(9) "2004-1301" ["image_id"]=> NULL ["price"]=> float(84) ["primary_price"]=> string(8) "0.884184" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(84) ["unconverted_price"]=> float(0.88) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(84) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1152 (10) { ["id":"shopDimensionValue":private]=> string(4) "1967" ["value":"shopDimensionValue":private]=> string(4) "65.5" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0655" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(4) "1867" ["value":"shopDimensionValue":private]=> string(3) "6.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "6.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 84 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (кат. III / степень загрязнения 3)	800 В
Номинальное импульсное напряжение (кат. III / степень загрязнения 3)	8 кВ
Номинальный ток	32 А
Номинальный ток (2)	41 А
Пояснение (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	600 В
Номинальный ток UL (Use Group B)	30 А
Номинальное напряжение UL (Use Group C)	600 В
Номинальный ток UL (Use Group C)	30 А

Сертификация по CSA

Номинальное напряжение CSA (Use Group B)	600 В
Номинальный ток CSA (Use Group B)	30 А
Номинальное напряжение CSA (Use Group C)	600 В
Номинальный ток CSA (Use Group C)	30 А

Информация по Ex

Номинальное напряжение EN (Ex e II)	550 В
Номинальный ток (Ex e II)	30 А

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Push-in (возможна работа инструментом)
Допустимые материалы проводника	Медь
Номинальное поперечное сечение	4 мм²
Диапазон сечений одножильных проводников	0,5 … 6 мм² / 20 … 10 AWG
Одножильные, подключение прямой вставкой	1,5 … 6 мм² / 14 … 10 AWG
Многожильные тонкие проводники	0,5 … 6 мм² / 20 … 10 AWG
Многожильные с изолированным наконечником	1,5 … 4 мм² / 18 … 12 AWG
Минимальные многожильные с изолированным наконечником (подключение вставкой)	1,5 … 4 мм² / 18 … 12 AWG
Длина снятия изоляции	11 … 13 мм / 0.43 … 0.51 дюйма

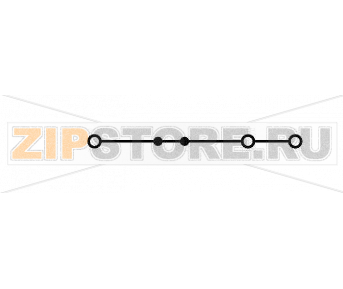

Общее число точек соединения	3
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника проводник меньшего сечения также может быть подключён методом push-in.
Количество пазов для гребёнок	2

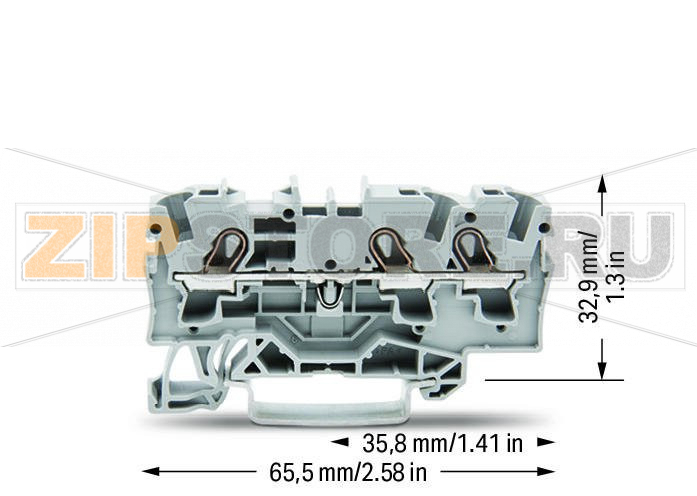

Геометрические данные

Ширина	6,2 мм / 0.244 inch
Высота от верхнего края DIN-рейки	32,9 мм / 1.295 inch
Длина	65,5 мм / 2.579 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная/боковая маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,15 MJ
Вес	8,4 г

Коммерческие данные

Группа продукта	22 (TOPJOB S)
Тип упаковки	Коробка (BOX)
Страна происхождения	Германия (DE)
GTIN	4017332071406
Код ТН ВЭД	85369010000

Описание

Трёхпроводная проходная клемма WAGO 2004-1301 серии TOPJOB S предназначена для распределения одного потенциала на три точки подключения, что помогает уплотнить монтаж и упростить разводку в шкафах управления. Пружинная технология Push-in CAGE CLAMP обеспечивает быстрый ввод проводников без инструмента и стабильный контакт при вибрациях и термоциклировании. Фронтальное подключение облегчает доступ в плотной компоновке, а два паза для гребёнчатых перемычек позволяют гибко объединять клеммы в группы и организовывать шины питания. Клемма совместима с боковой и центральной маркировкой, что упрощает идентификацию цепей и обслуживание.

Модель подходит для применений в исполнениях повышенной надёжности Ex e II при соблюдении требований соответствующих стандартов и монтаже в сертифицированных оболочках. Использование медных проводников, корректная подготовка жил и соблюдение длины зачистки позволяют получать низкое переходное сопротивление и минимизировать тепловыделение. Корпус из полиамида обеспечивает механическую прочность и устойчивость к типичным условиям промышленной среды.

Причины возможных отказов

Наиболее частые причины выхода клемм из строя связаны с нарушением правил монтажа: ввод проводников вне допустимого диапазона сечений, неправильная длина снятия изоляции, использование некачественных или неподходящих наконечников, а также лужение многожильных проводников вместо применения обжатых втулок. К отказам приводят и эксплуатационные факторы — превышение допустимых токовых нагрузок, длительный перегрев соседних аппаратов, химическое воздействие агрессивных сред, сильная вибрация при плохо закреплённых проводниках. Механические повреждения корпуса, деформация контактных элементов из‑за перекоса или попытки вставки инструментом в клеммное окно также повышают риск неисправности.

Как понять, что клемма вышла из строя

Признаками проблем являются локальный нагрев и потемнение пластика, запах гари, следы оплавления или обугливания изоляции проводника. Возможны визуально заметные трещины корпуса, потеря фиксации на DIN‑рейке или ослабленное удержание жилы в зажиме (проводник вынимается без усилия). Электрически неисправность проявляется ростом падения напряжения на клемме, повторяющимися срабатываниями защиты по току или искрением при касании. Любой из этих признаков требует немедленного вывода узла из работы и замены.

Рекомендации по уходу и эксплуатации

Используйте только медные проводники с подходящим сечением и качественно обжатые изолированные втулочные наконечники при необходимости. Соблюдайте рекомендуемую длину зачистки, не лудите многожильные жилы и не вводите несколько разнотипных проводников в одно клеммное место. Перед вводом убедитесь, что изоляция не попадает в зону контакта, а жила очищена от загрязнений. Регулярно проверяйте состояние гребёнчатых перемычек и надёжность фиксации клеммы на DIN‑рейке. Периодически осматривайте узел на предмет перегрева и механических дефектов, очищайте от пыли сухой щёткой; не применяйте смазки и растворители. Соблюдайте температурные и климатические условия, исключайте длительный тепловой обдув от мощных аппаратов, обеспечьте достаточную вентиляцию. При работах по обслуживанию применяйте соответствующий инструмент, избегайте ударных нагрузок и перекоса, а в взрывоопасных зонах следуйте требованиям Ex e по выбору жгутов, оболочек и степени защиты.

Придерживаясь этих правил, клемма WAGO 2004‑1301 обеспечивает долговечное и надёжное соединение в распределительных устройствах, шкафах управления и системах автоматизации.
