Рычаг печатающей головки правый TSC TTP-366M

Каталожный номер 30-0240031-10LF
ZS10056874
Розничная цена
15 $ с НДС ≈ 1 426 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 18 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Рычаг печатающей головки для принтера TSC TTP-366M правый
Запчасть на сборочном чертеже под номером: 6
Количество запчастей в комплекте: 1
Название запчасти TSC на английском языке: Print head release lever (Right), MOQ 5 pcs

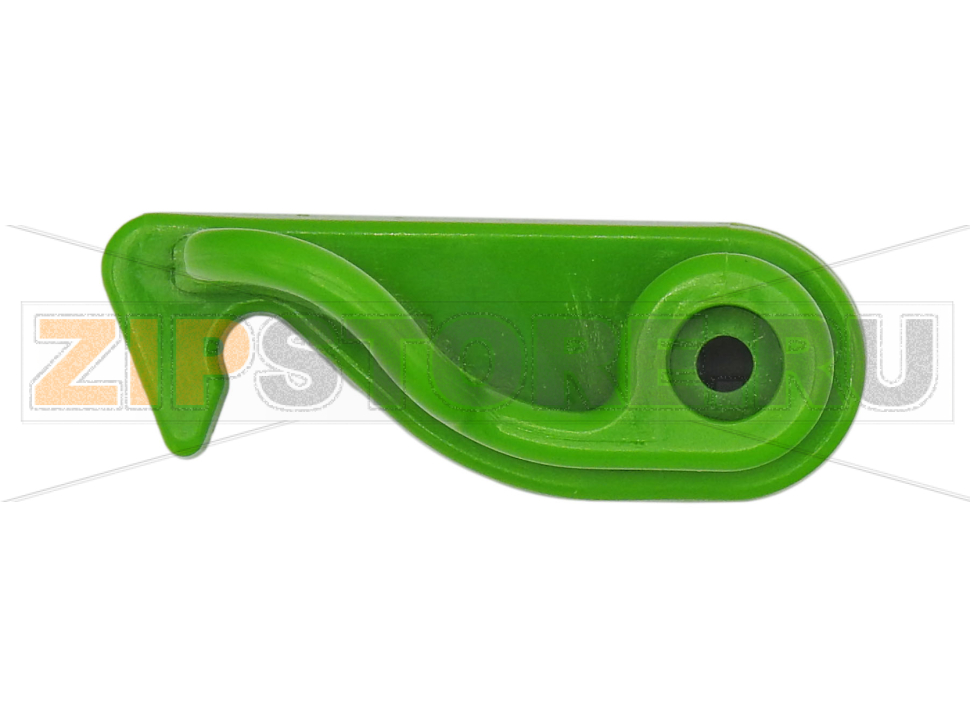

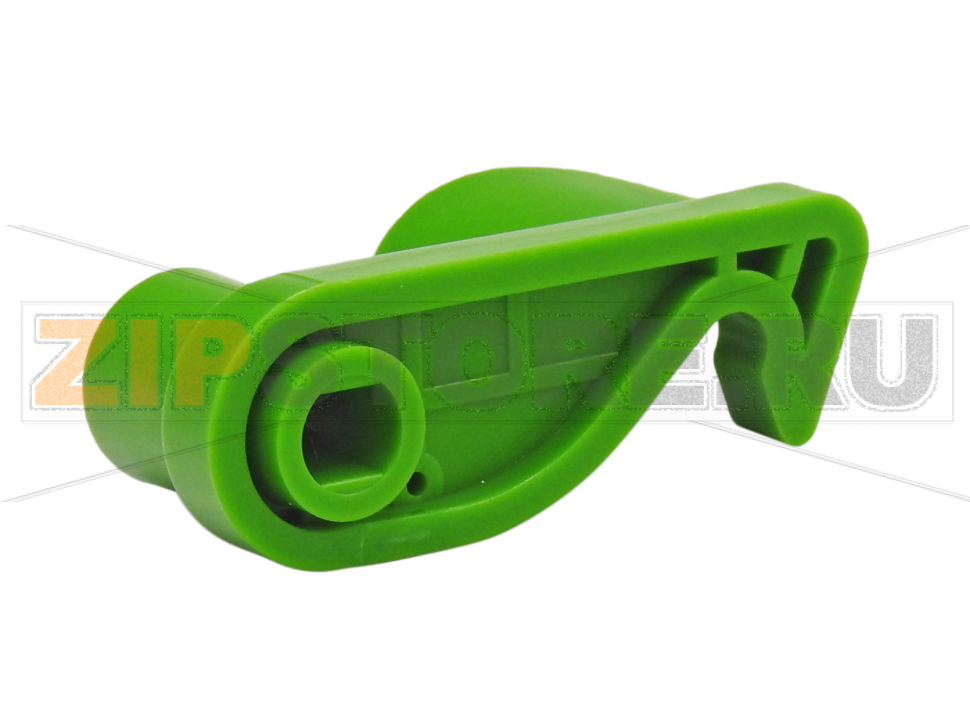

Рычаг печатающей головки правый — пластиковая деталь механизма прижима термопринтера TSC TTP-366M. На фото видна зелёная фигурная деталь с отверстием под ось на одном конце и крючкообразным упором на другом. Рычаг устанавливается с правой стороны узла печати и участвует в отводе и прижиме термоголовки.

Назначение

Деталь передаёт усилие от рукоятки открытия к механизму прижима: при повороте рычага головка отходит от вала и освобождает тракт для заправки этикетки и риббона, а при возврате в рабочее положение обеспечивает прижим по правой стороне. От состояния рычага зависит, насколько точно головка встаёт на место после каждой заправки.

Отдельно стоит учитывать, что рычаг — это пластиковая деталь, работающая под повторяющейся нагрузкой: со временем в зоне крючка накапливается выработка, а на оси появляется люфт. Правый рычаг работает в паре с левым и с ответными элементами механизма. Если он изношен или посажен с перекосом, прижим становится неравномерным: изображение по краю этикетки выходит бледным либо с продавленными участками.

Синонимы и варианты названия

В заявках деталь указывают как рычаг печатающей головки правый, правый рычаг прижима термоголовки, защёлка термоголовки, рычаг отвода головки, print head release lever (Right). Встречается сокращение «рычаг ТПГ правый».

Признаки износа и когда нужна замена

  • Головка не фиксируется в рабочем положении, рычаг ходит свободно.
  • Прижим по правому краю ослаб, печать неравномерная по ширине.
  • На оси заметен люфт, деталь покачивается при касании.
  • В зоне крючка появились выработка, смятие или трещина.
  • Рычаг заедает при открывании, требуется повышенное усилие.
  • Деталь сломана при неаккуратном открывании крышки.

Уход и профилактика

  • Открывайте головку плавно, без рывков и перекосов.
  • Периодически очищайте рычаг и ось от пыли и засохшего клея.
  • Проверяйте посадку на оси при каждой плановой разборке узла.
  • Не опирайтесь на головку и не поднимайте принтер за элементы механизма.

Что влияет на ресурс

  • Частота открывания головки при заправке и обслуживании.
  • Усилие, с которым оператор нажимает на рычаг.
  • Состояние оси и ответных деталей механизма прижима.
  • Загрязнение узла пылью и клеем, затрудняющее ход.
  • Температура в зоне печати, влияющая на свойства пластика.
  • Качество сборки после очередного ремонта.

Рычаг печатающей головки правый, артикул 30-0240031-10LF, применяется в термопринтере TSC TTP-366M; поставка идёт с минимальным заказом 5 шт. При заказе проверяйте сторону установки и артикул: левый и правый рычаги различаются геометрией и друг друга не заменяют. Перед заменой осмотрите ось и соседние детали механизма — при их износе новый рычаг быстро получит люфт.

Характеристики

Производитель TSC
Модель TTP-366M
Запчасть предназначена для термопринтера
Тип запчасти Рычаг
Совместимые каталожные номера 30-0240031-20LF
Внутренний артикул ZS10056874
Фото актуальное Да
