Рычаг защелки печатающей головки (левый) TSC TTP-644M

Каталожный номер 30-0240032-10LF
Розничная цена
16 $ с НДС ≈ 1 521 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 31 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Рычаг защелки печатающей головки (левый) для принтера TSC TTP-644M
Запчасть на сборочном чертеже под номером: 2
Количество запчастей в комплекте: 1

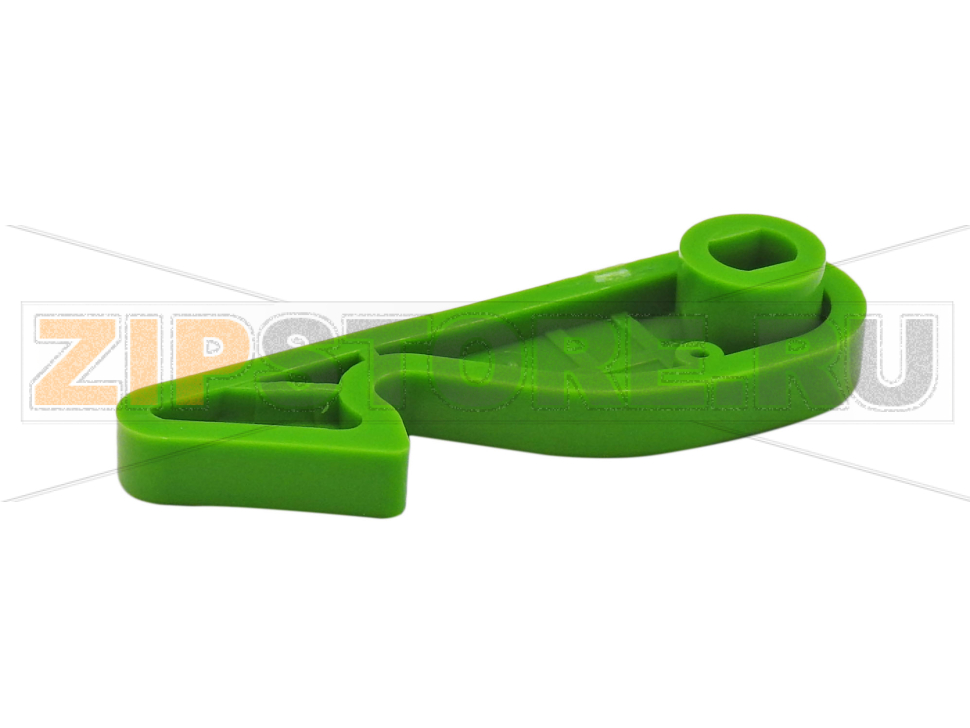

Рычаг защёлки печатающей головки, левый, для принтера этикеток TSC TTP-644M. Деталь входит в узел прижима термоголовки и служит для фиксации печатающей головки в рабочем положении, а также для её освобождения при обслуживании. На фотографиях виден пластиковый рычаг зелёного цвета вытянутой формы с отверстием под ось, металлической втулкой в посадочном месте и профилированными выступами-зацепами. Изделие устанавливается с левой стороны механизма печати.

Назначение

Рычаг удерживает термоголовку прижатой к резиновому ролику с заданным усилием, от которого зависит равномерность пропечатки по всей ширине этикетки. При открытии механизма рычаг освобождает головку, что позволяет поднять её, заправить носитель и риббон, очистить рабочие поверхности. Парная деталь с правой стороны выполняет такую же функцию, поэтому при износе одной из них вторую также осматривают. Нарушение фиксации сразу отражается на качестве печати и стабильности подачи материала. Металлическая втулка в посадочном отверстии воспринимает нагрузку от оси и защищает пластик от быстрого разбивания. При замене рычага узел прижима проверяют на равномерность закрытия с обеих сторон.

Синонимы и варианты названия

Защёлка термоголовки левая, рычаг освобождения печатающей головки, print head release lever (left), левый фиксатор головки TTP-644M.

Признаки износа и когда нужна замена

  • Термоголовка не фиксируется и самопроизвольно приподнимается при печати.
  • Пропечатка становится неравномерной, одна сторона этикетки бледнее другой.
  • На рычаге появляются трещины, сколы или следы сильного истирания зацепа.
  • Люфт в посадочном месте и стук при работе механизма.
  • Затруднённое открытие и закрытие узла прижима.
  • Выработка в металлической втулке и появление люфта вокруг оси.

Уход и профилактика

  • Открывать механизм плавно, без рывков и перекосов.
  • Не прилагать избыточное усилие при закрытии узла прижима.
  • Удалять пыль и клеевые загрязнения с трущихся поверхностей.
  • При обслуживании проверять обе защёлки и состояние их осей.
  • Смазывать ось только в местах, предусмотренных конструкцией, без попадания состава на оптику.

Что влияет на ресурс

  • Частота открытия механизма при заправке носителя.
  • Усилие, с которым оператор закрывает узел прижима.
  • Загрязнение оси и посадочных мест клеем от этикеток.
  • Температура в рабочей зоне, влияющая на свойства пластика.
  • Состояние ответных элементов крепления термоголовки.

Деталь устанавливается на принтер TSC TTP-644M, артикул — 30-0240032-10LF. При заказе проверяйте сторону установки: левый и правый рычаги не взаимозаменяемы, а на фото должна быть видна та же конфигурация зацепов и посадочного отверстия, что и на снятой детали. Если рычаг разрушен, стоит проверить состояние оси и ответной части прижима. Мелкие элементы крепления при разборке удобно складывать в отдельную ёмкость, чтобы не потерять.

Характеристики

Производитель TSC
Модель TTP-644M
Запчасть предназначена для термопринтера
Тип запчасти Рычаг
Название запчасти на английском языке (En) Print head release lever (left) TSC TTP-644M
Совместимые каталожные номера 30-0240032-20LF 30-0240032-30LF
Фото актуальное Да



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Рычаг защелки печатающей головки (левый) TSC TTP-644M.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Рычаг защелки печатающей головки (левый) TSC TTP-644M на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
